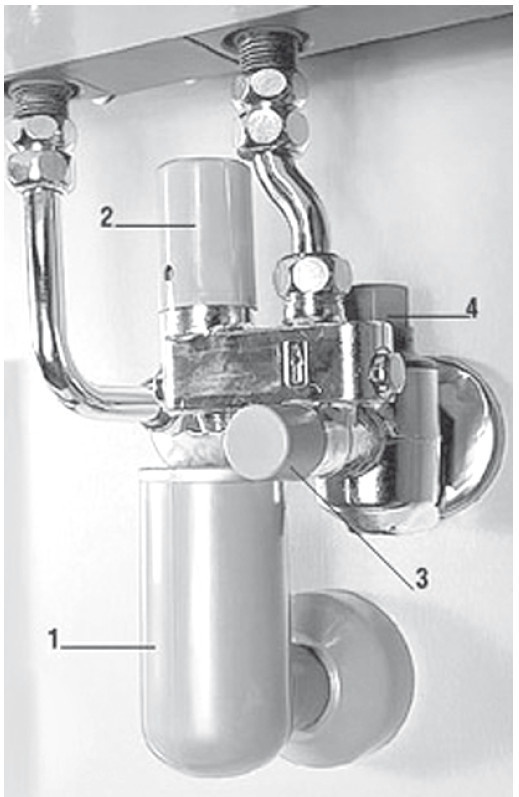

Группа безопасности для накопительных электронагревателей:
1 — воронка с сифоном для слива; 2 — предохранительный клапан; 3 — обратный клапан; 4 — редуктор давления.
Накопительные водонагреватели закрытого типа требуют обязательного применения так называемой группы безопасности — арматуры, которая устанавливается на магистраль холодной воды и включает предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводной системе более 6 бар). Редукционный клапан понижает давление до нормального (3–4 бара), если в водопроводной сети оно превышено. Обратный клапан защищает прибор от слива воды, если неожиданно прекращается ее подача. Тем самым ТЭНы предохраняются от сгорания в случае аварийной ситуации. Поскольку при нагреве вода расширяется и давление внутри колбы растет, что может привести к выходу прибора из строя, предохранительный клапан по необходимости открывается и стравливает воду в канализацию. Группа безопасности, как правило, не входит в стандартный комплект, ее нужно приобретать дополнительно. Сейчас многие производители (к примеру, SIEMENS, STIEBEL ELTRON, VARIANT, DIMPLEX) выпускают группы безопасности, собранные в единое устройство, которое легко монтируется при установке самого нагревателя. Баки водонагревателей сделаны с запасом прочности и выдерживают давление до 10 бар.
Важную роль при выборе нагревателя играет мощность, от которой зависит скорость нагрева воды. Накопительные приборы небольших объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно с заземлением, которое необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5—30 л от STIEBEL ELTRON и VAILLANT снабжены сетевым штекером и могут включаться в «евророзетку». У компании STIEBEL ELTRON есть довольно мощные приборы (1–4 кВт), рассчитанные на подключение в сеть 220 В (а также 3—б кВт для сети 380 В).
Пример установки водонагревателя средней емкости.
Большинство нагревателей средней емкости (до 150 л) можно крепить на стену с помощью специальных кронштейнов. Водонагреватель среднего объема (100 л) можно успешно разместить даже в канализационной шахте.
Приблизительно время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт 860 л воды нагревается на 1 °C за 1 мин. Как правило, накопители стандартной мощности (2 кВт) нагревают воду объемом 100 л до 65 °C приблизительно за 3 ч. Ускорить процесс можно, на время увеличив мощность прибора. Так, фирма VAILLANT предлагает навесные (серия VEH excLusiv, объем от 50 до 150 л) и напольные 200—400-литровые нагреватели, имеющие, кроме обычного режима, функцию ускоренного нагрева на удвоенной мощности. Это позволяет за короткое время восстановить запас израсходованной горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) дает возможность снизить затраты на электроэнергию. Аналогичными режимами работы обладают также нагреватели от DIMPLEX, SIEMENS и STIEBEL ELTR0N. Недостаток приборов средней емкости (до 200 л) в том, что после принятия душа запаса горячей воды в баке не останется и нагрева следующей порции придется ждать довольно долго. В результате из желающих принять ванну может выстроиться целая очередь, что не слишком комфортно. Так что лучше сразу подумать об установке нагревателя большей емкости (200–600 л).

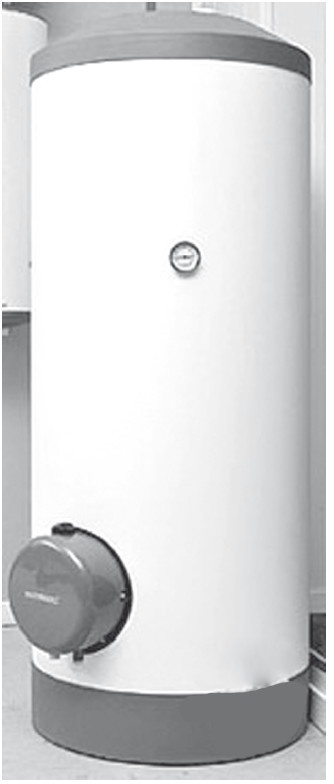

Накопительный нагреватель напольного типа SHW-200S от STIEBEL ELTRON.
При большом расходе горячей воды (до 1 м3/ч) разумнее всего использовать комбинированные электрические водонагреватели увеличенной емкости в напольном исполнении. Такие модели выпускают фирмы OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Очень популярны водонагреватели с объемом бака от 200–600 л (мощность 2—4 Вт/220 В или 6 кВт/380 В) до 1000 л. Конструкция таких приборов позволяет установить в бойлере (емкости водонагревателя) либо ТЭН, либо теплообменник, благодаря которому в отопительный сезон появится возможность использовать для нагрева санитарной воды тепловую энергию котла, экономя электроэнергию. В летний период, когда котел отключен, бойлер снабжается ТЭНом, а ГВС обеспечивается за счет электрического нагрева. В гамме комбинированных приборов от AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — под ТЭНовый фланец и фланец с теплообменником. Одновременная работа двух нагревательных элементов позволяет сократить время подготовки воды. Но фланцевые соединения, как правило, не входят в стандартную комплектацию — вам придется покупать их отдельно.
Во многих современных емкостных электронагревателях предусмотрен ночной (во время действия льготного тарифа) нагрев воды. Некоторые приборы, например от SIEMENS и ELECTROLUX, можно переключить на экономичный нагрев, и в течение всего дня температура воды будет поддерживаться на уровне 55 °C (при таком режиме практически не образуется накипь и вдобавок экономится время при последующем нагревании воды). Для всех мощных приборов (от 2 до 4 кВт/220 В и б кВт/380 В) необходима собственная выделенная электропроводка, подключаемая на свой автомат. Разумнее провести отдельный кабель с заземлением и для малых нагревателей. Это касается всех приборов мощностью более 2 кВт. К обычной двухпроводной розетке их подключать нельзя.
Как же определить, сколько горячей санитарной воды нужно для вашего дома? Сначала посчитайте количество водоразборных точек. При этом надо иметь в виду, что каждая из них потребляет свое определенное количество воды (с температурой на входе в систему ГВС порядка 60–65 °C). Например, раковина в ванной расходует в среднем 3–4 л/мин, душевая — 6–7 л/мин, кран на кухне — от 2 до 5 л/мин. Санузлов, кстати, может быть несколько, например основной и гостевой. Если в гостевом есть и раковина, и душ, потребление воды составит около 8 л/мин. Конечно, речь идет о воде, поступающей через смеситель, ведь открывается и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш бойлер настроен на нагрев до 65 °C, вода будет разбавляться примерно вдвое до температуры около 40 °C. Следовательно, на ванну в 160 л понадобится 80 л горячей воды, затем еще 20–40 л на душ, т. е. во время водных процедур израсходуется 100–120 л. В течение дня вода потребляется неравномерно. «Пиковые» нагрузки приходятся на утро (принятие ванны, приготовление пищи, мытье посуды), середину дня (обеденное время) и вечер. Конечно, можно только ориентировочно определить вашу предполагаемую потребность в санитарной горячей воде. В расчетах используют усредненные данные, делая поправку на индивидуальные привычки каждого обитателя дома.
