Схемы разводки систем отопления
При организации системы отопления важным моментом является выбор типа разводки труб. Все приборы теплоснабжения (или водоснабжения) соединяются с общей системой дома по определенной схеме. От того, как разводка выполнена, зависит очень многое. Во-первых, разводка может быть вертикальной или горизонтальной.
При вертикальной разводке основная труба спрятана в подвале, а от нее идет через квартиры много вертикальных труб меньшего диаметра. Такая разводка проще и дешевле горизонтальной. Кроме того, она может быть однотрубной и двухтрубной.
Если при однотрубной разводке вода бежит по одному цельному контуру через все радиаторы, то при двухтрубной системе идут два стояка: из одного вода поступает в радиатор, а в другой уходит.
Подобные системы применяются, если необходимо обеспечить естественную циркуляцию теплоносителя.
При горизонтальной разводке труб основная труба идет сквозь все этажи, и на каждом этаже через все комнаты от нее идут горизонтальные трубы. При горизонтальной разводке основную трубу необходимо утеплять, например, организовав для нее специальную шахту. Горизонтальные однотрубные схемы используются редко, у них довольно узкая область применения, в основном, для обогрева больших помещений, поэтому здесь рассматривается лишь вариант двухтрубной разводки.
Однотрубная вертикальная система отопления с верхней разводкой.

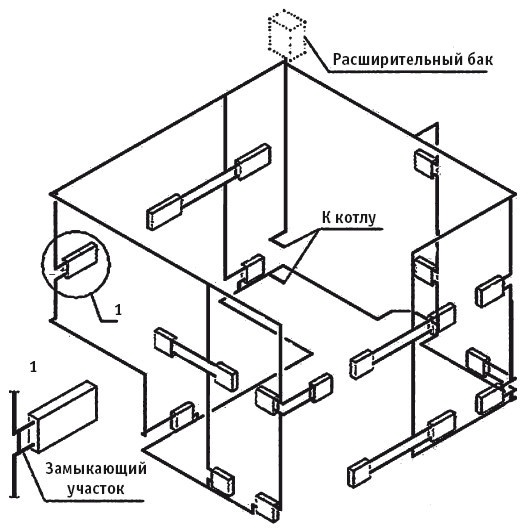

Здесь подающая магистраль от котла поднимается вверх и проходит по чердаку или под потолком верхнего этажа, а теплоноситель поступает в нагревательные приборы последовательно по вертикальным стоякам (сверху вниз). Основное преимущество такой схемы — небольшой расход труб.
Что касается недостатков, то это и невозможность отключения отдельных нагревательных приборов, и невозможность регулировки, и перерасход нагревательных приборов.
Двухтрубная вертикальная система отопления с нижней разводкой.
При двухтрубной системе отопления с нижней разводкой подающая и обратная магистрали проходят в полу или над полом нижнего этажа, а теплоноситель поступает независимо в каждый радиатор. Для удаления воздуха из системы на верхних радиаторах необходимо устанавливать краны для спуска воздуха.
К преимуществам этого типа разводки можно отнести хорошую регулировку системы, возможность отключения каждого нагревательного прибора! возможность поэтажного подключения системы по мере строительства здания, отсутствие перерасхода отопительных приборов, а также отсутствие на верхнем этаже стояков и подающей магистрали. Главный недостаток — увеличивается протяженность трубопроводов по сравнению с однотрубной схемой.
Двухтрубная поэтажная коллекторная система отопления.
В этой системе на главном стояке (или нескольких стояках, если нагревательных приборов много) на каждом этаже располагаются коллекторы — подающий и обратный. От коллекторов подающие и обратные трубопроводы подводятся к каждому радиатору на этаже. Такая система применяется при использовании металлопластиковых труб. Она имеет все преимущества двухтрубных горизонтальных систем отопления. Ее недостаток — большая протяженность подводящих трубопроводов. Но он компенсируется тем, что сокращается количество соединений труб. Коллекторная схема, кроме того, позволяет легко увязать отдельные отопительные приборы по давлению. Сегодня такая система приобретает все большую популярность в индивидуальном строительстве.
В настоящее время в индивидуальном строительстве все большую популярность приобретает двухтрубная поэтажная система отопления с коллекторами на каждом этаже, которая, несмотря на повышенный расход труб, имеет множество преимуществ. Для такой разводки используются, как правило, трубы из металлопластика.
Двухтрубная горизонтальная система отопления.

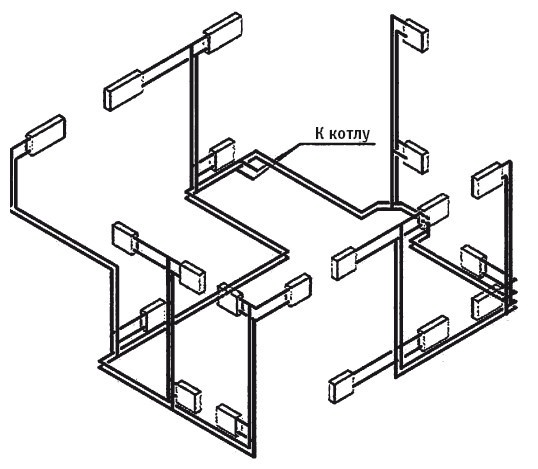

Как можно увидеть на рисунке, от главного стояка магистральные подающий и обратный трубопроводы прокладываются по периметру каждого этажа. Краны для выпуска воздуха устанавливаются на всех нагревательных приборах. Такая схема имеет преимуществаг, аналогичные двухтрубной вертикальной системе, плюс стояки отсутствуют на всех этажах (кроме главного стояка). Здесь возможно поэтажное отключение системы отопления и применение радиаторов с нижним подключением, что, наряду с прокладкой магистральных трубопроводов в конструкции пола или в плинтусе, позволяет максимально уменьшить количество открытых труб и улучшить эстетику интерьера помещений. Есть у такой системы и недостатки. Во-первых; это необходимость применения компенсаторов при длинных ветках. А во-вторых, происходит усложнение эксплуатации ввиду наличия воздушных кранов на каждом нагревательном приборе.
Трубы для систем отопления изготавливаются из самых различных материалов, и к ним предъявляются единые требования — минимальные теплопотери, герметичность соединений, надежность и простота монтажа, правильный подбор всех сопутствующих элементов.
Отопительные котлы
Выбор котла для системы отопления зависит от наличия в вашей местности магистрального газопровода, стабильности электропитания и множества других факторов.
При отсутствии возможности подвести к дому газ будет выгодна установка жидкотопливного котла, работающего на солярке. Форсунки в таких котлах вентиляторного типа, а в топливной системе есть топливоподкачивающий насос.
Чтобы иметь необходимый запас жидкого топлива для бесперебойной работы отопления, нужны емкости объемом 1–2 м2. В зимнее время топливо в баках не должно замерзать, поэтому их надо разместить в подвале дома или вкопать в землю. Форсунки котла, работающего на жидком топливе, очень прихотливы к качеству солярки, поэтому лучше поставить дополнительный топливный фильтр.
Для работы жидкотопливного котла также необходима электрическая энергия для питания розжига, топливоподкачивающего насоса, системы автоматики и контроля.
Если к дому подведен электрический кабель большего сечения для подачи электроэнергии большей мощности, то лучше по комнатам развести электропроводку и установить электрические приборы отопления. Современные автоматические электронагреватели имеют комфортную систему регулирования. Это позволяет экономить расход электроэнергии и существенно снизить затраты на отопление вашего дома.
