Водоприемную часть несовершенного колодца чаще всего делают с донным фильтром из трех слоев щебня или гравия с зернами различной крупности: толщина нижнего слоя, находящего в контакте с водоносной породой, — 0,1 м, двух остальных — по 0,15 м. Зерна каждого верхнего слоя фильтра должны быть в б—8 раз крупнее зерен нижнего.
Если водоносный пласт сильно разжижен (плывун), а приток воды обильный, устраивают дощатое дно со щелями или оверлейными отверстиями. Фильтр из щебня или грат в этом случае насыпают поверх доски. Оголовок колодца должен возвышаться на 0,6–0,8 м над уровнем земли. Вокруг колодца необходимо сделать глиняный замок шириной 0,5 м и глубиной 1–1,5 м и желательно железобетонную отмостку, что предохранит колодец от стекания в него воды с поверхности земли.
Крепление шахты колодца делают из дерева, бетона, железобетона, кирпича или камня. Выполнить крепление можно тремя способами: возведением крепления со дна готовой шахты (при опасности обвалов грунта эту работу следует производить только с временным раскреплением стенок шахты), наращиванием крепления сверху (опускное крепление), наращиванием снизу.
ЕСЛИ ВЫ ВЗЯЛИСЬ РЫТЬ КОЛОДЕИ, ОТНЕСИТЕСЬ СЕРЬЕЗНО К ТЕХНИКЕ БЕЗОПАСНОСТИ.
ВОТ ЕЕ ОСНОВНЫЕ ТРЕБОВАНИЯ:
❐ Шахту колодца надо оградить поставленными на ребро досками на расстоянии 0,4–0,7 м от края, а площадку освободить на 2–3 м от устья шахты, чтобы в нее не могло скатиться что-нибудь тяжелое.
❐ Перед началом работ испытанием на разрыв должна быть проверена прочность каната для подъема бадьи с грунтом.
❐ Канат следует привязывать наглухо к бадье; при глубине более 6 м к бадье необходимо привязывать второй предохранительный канат (работа с поднимающейся бадьей крайне опасна!).
❐ Для рытья глубоких колодцев надо использовать вороты с вертикальным валом, для неглубоких (4–6 м) возможно применение горизонтальных воротов. Вороты должны иметь зубчатый стопор и канатный тормоз.
❐ При использовании механических подъемников с электрическими и другими двигателями в приводе следует применять только червячные редукторы, обладающие эффектом самоторможения (вращение возможно только от червяка к червячному колесу). На первичный вал червячного редуктора, несмотря на его способность к самоторможению, необходимо все же установить тормоз для уменьшения инерционного выбега механизма.
❐ Производить ежедневный осмотр всех подъемных приспособлений (лебедки, ворота, каната, крюка, бадьи и т. п.) перед началом работы, в обеденный перерыв и вечером.
❐ Оповещать работающих внизу о подъеме из шахты и об опускании в шахту различных предметов. При интенсивном притоке в шахту вредных для здоровья газов осуществлять постоянное вентилирование с помощью вентилятора. Каждое утро и после перерывов в работе перед спуском человека в шахту проверять в ней качество воздуха с помощью горящей свечи: если свеча гаснет — провентилировать шахту и проверить вторично качество воздуха. При углублении колодца незащищенная креплением часть шахты должны составлять не более 1 м по высоте.
❐ Не допускать за стенками крепления значительных пустот и каверн, которые могли бы вызвать подвижку и обвал грунта и разрушение крепления.
Деревянные колодцы
Благодаря доступности дерева как конструкционного материала оно широко применяется при строительстве колодцев и в настоящее время. Однако древесина не каждого дерева годится для этой цели. Наиболее подходящим материалом для такого колодца является дуб, затем идут лиственница, вяз, ольха. Для надводной части, кроме дуба и лиственницы, хорошим материалом является сосна. Дуб стоит в надводной части 20–25 лет, в подводной — десятки и даже сотни лет. Береза в подводной части служит 10 лет, в надводной — 5 лет. Ель редко употребляют для сруба, так как она сильно усыхает, дает трещины и быстро гниет. Не следует применять также осину, она придает воде неприятный запах и привкус горечи, быстро загнивает, и вода приобретает гнилостный запах. Совершенно непригоден для сруба сухостойный лес, он хрупок и недолговечен. Независимо от породы лес для сруба должен быть прямым, не трухлявым, не зараженным грибком, без червоточин и плесени.
При глубине колодца не более 6 м, когда стенки шахты не обрушиваются и не вспучиваются, а приток воды не сильный, сруб может быть возведен непосредственно со дна готовой шахты. В этом случае сначала надо вырыть шахту на полную глубину с временным креплением стенок. Затем на дне шахты устанавливают раму-основание, на которой и производят сборку сруба. Иногда на дно шахты кладут лежни — бревна, распиленные вдоль, на них пришивают пол и уже на этом основании собирают сруб. Наращивание сруба сверху применяют для колодцев глубиной более 6 м. Работа здесь идет в такой последовательности. Сруб устанавливают на основание после отрыва шахты на глубину 3 м и выводят его из земли на три венца. Потом углубляют шахту, подрывая грунт каждый раз на глубину примерно 25 см, сначала под серединой стенок, не трогая углов. Обходят так все стороны сруба и затем подпирают их клиновыми подкладками. После этого подрывают грунт в углах, выбивают клиновые подкладки и равномерно опускают сруб. В рыхлых и сыпучих грунтах сруб может застревать в шахте, тогда его осаживают по верхнему венцу. Если это не помогает, то из бревен и досок на верхнем венце устраивают настил, на который наваливают груз массой до 30–35 т. Если и такая нагрузка не дает желаемого эффекта, работу заканчивают наращиванием сруба снизу.

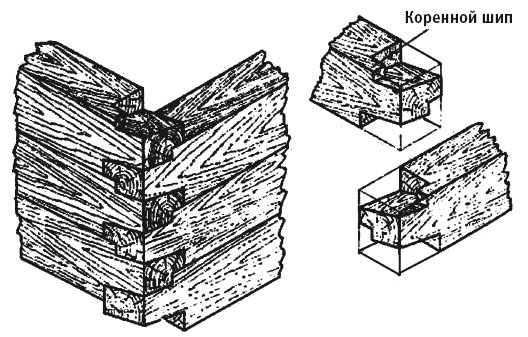

Сруб деревянного колодца.
Деревянные колодцы строят обычно квадратного сечения с размерами стороны квадрата в свету от 0,7 до 1,4 м (чаще 1 × 1 м). Сруб делают из пластин, нарезаемых из бревен диаметром 22 см, или из целиковых бревен диаметром 15–18 см. Когда сруб сделан из бревен, легче добиться высокой плотности стенок колодца.
Сруб собирают на поверхности земли перед рытьем шахты, и каждый венец его размечают для последующей правильной сборки. Сопряжение бревен в углах сруба делают в лапу без остатка с коренным шипом (потемком) или без него. Потемок уплотняет угол. Венцы соединяют между собой нагелями высотой 10 см, которые по вертикали ставят вразбежку.
Внимание! Чтобы исключить возможность отрыва нижних венцов от верхних, соседние венцы соединяют стальными скобами, по углам сшивают с помощью брусков, а последние каждой стороны — досками.
Чтобы облегчить опускание сруба в шахту, основание сруба уширяют, а нижнюю часть его снабжают режущим ножом — башмаком. Башмак нетрудно сделать из стального уголка или железобетона. Или же снизу сруба устанавливают ящик без дна, поперечные размеры которого больше сруба на толщину его стенок. Что лучше — зависит от возможностей строителя колодца и плотности грунта. При большой глубине колодца (20 м и более) и твердой породе стальной башмак существенно облегчает дело.
