При соединении труб высокотемпературной пайкой всю систему можно замоноличивать методами, допустимыми в медной сантехнике. Особенность данного соединения — при высокотемпературной пайке металл размягчается. Чтобы потеря прочностных свойств была минимальной, охлаждение соединения при пайке должно быть естественным — воздушным.
По мере старения металла, как утверждают практики, медь переходит в более твердое состояние и прочность отожженного металла повышается. При охлаждении соединения водой при высокотемпературной пайке происходит интенсивный отжиг металла и переход его в мягкое состояние. Поэтому такой метод охлаждения при высокотемпературной пайке не применяется.
Сила сцепления припоя (адгезия) зависит от качества зачистки спаиваемых поверхностей. Это означает, что любые примеси и загрязнения на металле мешают полностью смачивать поверхности соединяемых деталей и уменьшают текучесть припоя так, что он не может полностью распределиться по поверхности. Во многих случаях это является причиной того, что не удается достичь удовлетворительного состояния пайки.
Для очистки поверхности металла применяются два взаимодополняющих способа: механический и химический. Для очистки внешней поверхности трубы и внутренней поверхности фитинга от оксидной пленки (а заодно от жиров и прочих загрязнений) используют металлическую проволочную щетку, стальную шлифовальную шерсть или мелкую шкурку. При зачистке они удаляют загрязнения и оксиды, что способствует свободному распределению припоя по поверхности. Предварительная механическая очистка позволяет уменьшить количество применяемого флюса, являющегося активным химическим веществом.
Припои.
Качество и прочность пайки, физические параметры соединения зависят в большой степени от вида припоя. Низкотемпературные (до 450 °C) припои хоть и не дают повышенной прочности шва, зато позволяют вести пайку при температуре, которая мало влияет на прочность основного металла и не меняет его основные характеристики. Высокотемпературные (свыше 450 °C) припои дают большую прочность шва и высокую температуру для теплоносителя, но требуют высокой квалификации, так как при этом происходит отжиг металла.
По температуре плавления припои делятся на низкотемпературные — до 450 °C и высокотемпературные — свыше 450 °C. По химическому составу припои делятся на оловянно-серебряные, оловянно-медные и оловянно-медно-серебряные (низкотемпературные), медно-фосфорные, медно-серебряно-цинковые, а также серебряные (высокотемпературные) и др.
Запрещены свинцовые, свинцово-оловянные и любые другие, содержащие свинец, припои в питьевом водопроводе ввиду токсичности свинца.

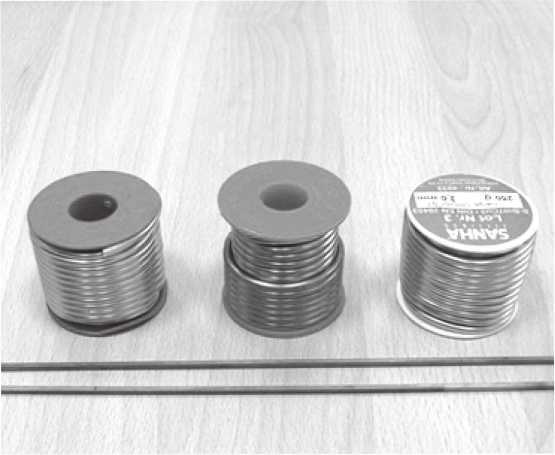

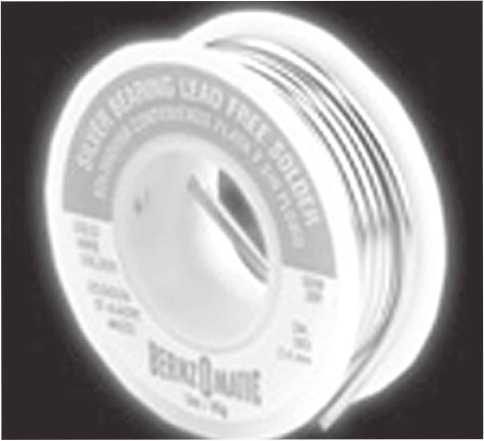

На практике в большинстве случаев пайку соединений осуществляют при помощи нескольких основных марок припоев. Для мягкой пайки обычно применяют припои типа S-Sn97Cu3 (L-SnCu3) или S-Sn97Ag5 (L-SnAg5), обладающие высокими технологическими свойствами и обеспечивающие высокую прочность и коррозионную стойкость соединения.
Серебряные припои с медью и цинком L-Ag44 (состав: Ад 44 % Си 30 % Zn 26 %) применяются при высокотемпературной пайке меди и ее сплавов. Они обладают повышенной тепло- и электропроводностью и высокой пластичностью, прочностью и коррозионной устойчивостью. Обязательно следует в этом случае применять флюс.
Припои медно-фосфорные СР 203 (L-СиРб) с составом: Си 94 % Р б % или медно-фосфорные с серебром СР 105 (L-Ag2P) с составом: Си 92 % Ад 2 % Р 6 % применяются как заменители серебряных припоев при твердой пайке. Они обладают высокой жидкотекучестью и самофлюсующимися свойствами. В этом случае можно не применять флюс.
Наиболее удобны специальные салфетки на нейлоновой основе, поскольку после них, в отличие от шкурки и стальной губки, не требуется удалять продукты зачистки, которые могут содержать остатки абразива или частицы стали. При механической очистке на металлической поверхности образуются микроскопические бороздки, которые увеличивают поверхность пайки, а следовательно, способствуют значительному увеличению силы сцепления припоя и металла.
Химический способ очистки предполагает травление кислотой, которая вступает в реакцию с оксидами и удаляет их с металлической поверхности, либо применение многокомпонентного флюса, который обладает в том числе свойством очищать металл.
На зачищенную поверхность трубы (во избежание окисления) следует немедленно нанести флюс. Флюс наносится без излишков только на поясок трубы, который будет соединен с фитингом или раструбом, а не внутрь фитинга или раструба. Наносить флюс внутрь соединения категорически воспрещается. Флюс поглощает определенное количество окислов. Вязкость флюса увеличивается при насыщении его окислами.
Подготовка деталей к пайке.

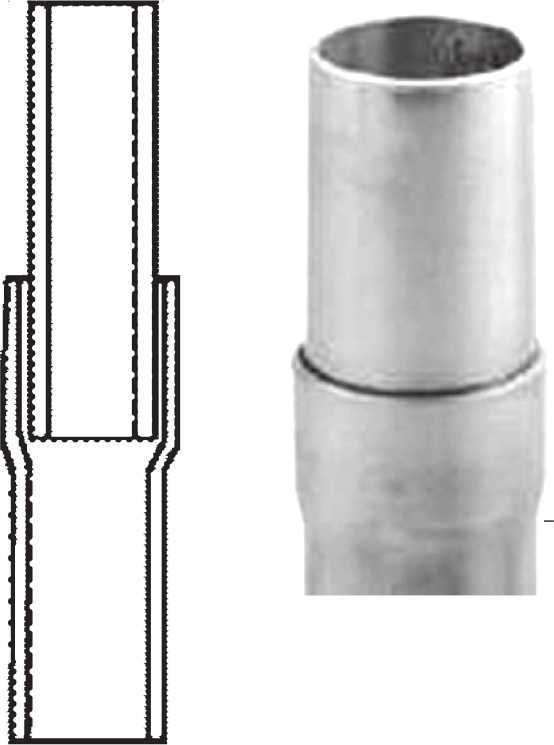

При подготовке трубы к соединению удаляют заусенцы. Формируют капиллярный зазор соединения или используют готовый фитинг. Металлические поверхности очищают. Проверяют взаимное расположение деталей и зазоры. Наносят минимальное количество флюса снаружи трубы. Собирают соединение.
После нанесения флюса рекомендуется сразу соединить детали, чтобы исключить попадание на влажную поверхность посторонних частиц. Если по какой-то причине
непосредственно пайка будет происходить чуть позднее, то деталям лучше дождаться этого момента уже в собранном виде. Рекомендуется повернуть трубу в фитинге или раструбе или, наоборот, фитинг вокруг оси трубы, с тем, чтобы убедиться, что флюс равномерно распределился в монтажном зазоре, и почувствовать, что труба достигла упора. Затем необходимо удалить тряпкой видимые остатки флюса, после чего соединение готово к нагреву.
Для обычной «мягкой» пайки используются флюсы на основе цинка или хлоридов алюминия. Флюсы являются агрессивной субстанцией. Поэтому излишнее количество флюса нежелательно. Если после пайки остатки флюса не удалять, то это приведет к попаданию его в соединение и со временем может вызвать коррозию и утечку. После пайки также производится удаление всех видимых остатков флюса с поверхности трубы (поскольку при нагреве, в результате теплового расширения и вытеснения припоем, на поверхности трубы вновь окажется некоторое количество флюса из монтажного зазора).
При твердой (высокотемпературной) пайке с припоями из серебра или сварке-пайке с бронзовым припоем в качестве флюса используют буру. Ее смешивают с водой до получения вязкой кашицы. Или используют готовые флюсы для высокотемпературной пайки. При использовании медно-фосфорного припоя для спаивания медных деталей флюс не требуется, достаточно механической очистки.
