Для глубоких колодцев наращивание сруба снизу является предпочтительным. Особенность этого способа заключается в том, что сруб через каждые 4–5 венцов должен иметь венец с «пальцами», т. е. два нижних бревна этого венца делают с концами на 0,4–0,5 м длиннее на каждую сторону. Эти выступающие за габариты сруба концы закладывают в вырытые в стенках шахты горизонтальные углубления (называют их «заклады» или «печуры»), поджимают кверху (желательно домкратами) и подклинивают в печурах. Благодаря «пальцам» сруб надежно закрепляется в шахте и позволяет допускать длительные перерывы в работе, невозможные при других способах крепления. В очень рыхлом грунте и в плывунах сделать печуры надежными не удается и данный способ оказывается непригодным. В этом случае шахту надо проходить наращиванием сруба сверху. Вообще плывуны — весьма неприятная порода для строителя шахтного колодца и требуют часто специфических методов работы, заставляют пошевелить мозгами. Самая ускоренная выемка породы плывуна в шахте не позволяет углублять колодец, так как на место вынутой породы тут же притекают ее новые массы и затапливают дно шахты. Плывуны бывают однородными и неоднородными, крупно- и мелкозернистыми, могут включать обломки твердых пород или сцементировавшиеся массы песка, могут находиться в покое или в движении под напором воды.

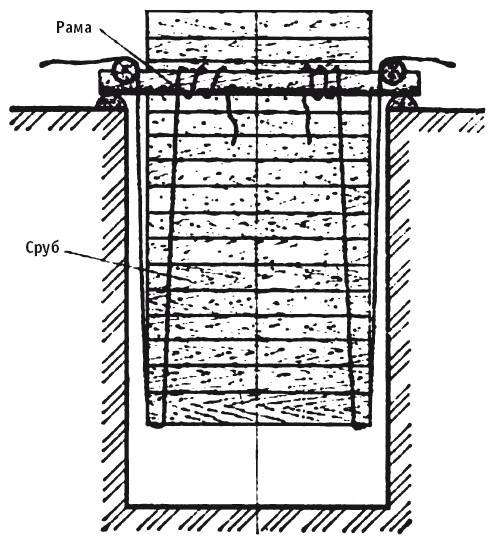

Способ установки сруба с подвешиванием.
Если грунт плотный и колодец сравнительно неглубокий, сруб, наращиваемый сверху, можно подвесить в шахте на веревках. Этот способ дает значительные удобства в работе потому, что рама сруба практически не мешает углублять шахту, так как основание сруба поддерживают на высоте 0,5–1 м от дна шахты. Веревки подводят под каждый угол сруба серединой, а концы несколькими витками закрепляют на раме из бревен, установленной над шахтой. Веревки удерживают сруб в результате трения между витками и бревнами, причем 2–3 витков для каждого конца веревок вполне достаточно. Сруб опускается в шахту очень легко — идет он с зазором, нужно только немного протравливать концы веревок на витках. Последнее позволяет в пределах размеров шахты наклонять сруб для выверки вертикальности, перемещать от стенки к стенке и даже поворачивать на некоторый угол вокруг вертикальной оси.
При подвешивании сруба веревки должны пройти испытание для определения наибольшей нагрузки, которую они могут выдержать. Ее легко определить простым расчетом. Для этого прежде всего надо испытать веревку на разрыв, т. е. определить силу [в килограммах, тоннах], вызывающую разрыв веревки. Затем эту разрывающую силу уменьшим в 2 раза [введем, как принято в расчетах, коэффициент запаса прочности 0,5] и умножим на 8, поскольку каждый угол удерживают два конца веревки. Это и будет максимально допустимая масса сруба, т. е. G = 81κР, где G — максимально допустимая масса сруба; к — коэффициент запаса прочности [к = 0,5]; Р — усилие разрыва одной веревки. Например, если веревка порвалась при нагрузке 1 т, то G = 8 × 0,8 × 1 = 4 т.

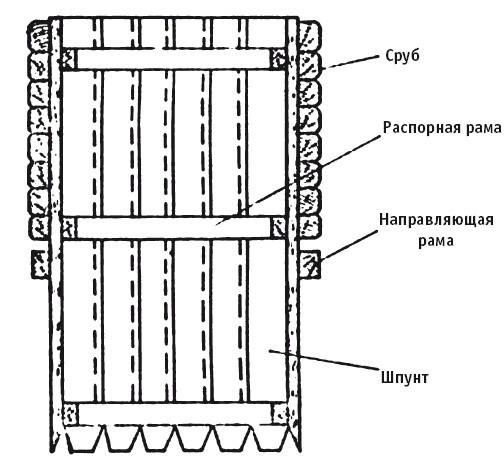

Способ прохождения плывуна с помощью шпунта.
При устройстве шахтных колодцев плывун можно пройти только при благоприятных условиях — небольшой мощности, незначительном напоре, очень медленном движении. Проходят плывун, большей частью забивая шпунт. Шпунт — это стенка, переборка из досок или брусьев, соединенных между собой при помощи четвертей или углов. Нижние концы досок шпунтового ряда заостряют. Когда плывун расположен непосредственно над водоносным слоем — источником питания колодца или сам дает воду для колодца, пройти его можно с помощью внутреннего шпунтового ящика. Забивают шпунт строго по отвесу деревянным обухом или ручной бабой на глубину 30–35 см между направляющей и распорной рамами. Затем удаляют породу, не обнажая концы досок шпунта, после чего шпунт опять забивают. При глубине плывуна более 1 м забивать шпунт вручную почти не возможно, и тогда его забивают с помощью копра и чугунной бабы, скользящей по направляющим.
Прохождение мощных слоев плывуна, особенно под напором воды, чрезвычайно затруднительно, требует высокопроизводительной отливной техники и больших затрат.

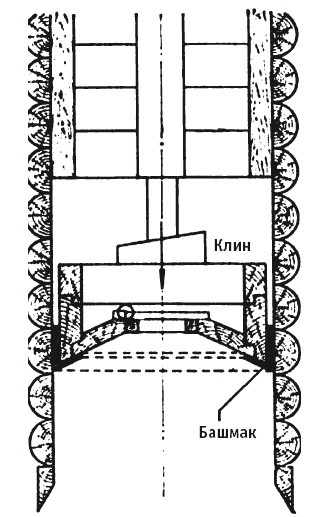

Способ прохождения плывуна с помощью донного ящика.
В сильноразжиженных плывунах используют донный ящик с крышкой и режущим стальным башмаком. Такой ящик опускают на дно шахты и вдавливают вниз, в плывун, при помощи клиньев или домкратов, которые упирают в брус; прибитый к срубу. Домкраты или клинья устанавливают с двух противоположных сторон ящика. По мере заполнения ящика плывуном крышку открывают, породу вычерпывают и поднимают наверх; одновременно осаживая сруб ударами сверху. Донный ящик позволяет пройти промежуточные плывуны толщиной 0,5–1 м.

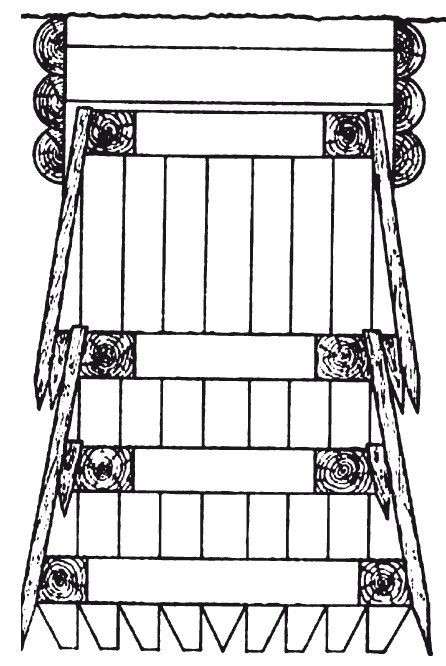

Прохождение плывуна косыми шпунтами.
Более мощные плывуны (1–1,4 м) проходят, вбивая у основания сруба ряды косого шпунта длиной 0,7–0,9 м. Нижний ряд такого шпунта закрепляют каждый раз следующим рядом, расположенным выше. Затем косой шпунт укрепляют внутренним срубом или внутренним шпунтом с распорками.

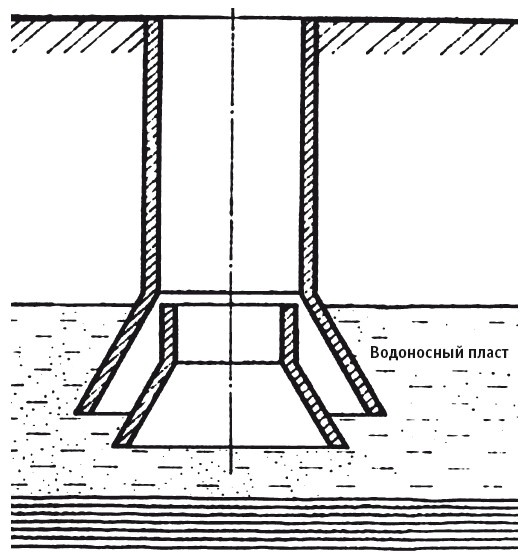

Шатровое устройство водоприемника.
Водоприемную часть колодца в плывунах, особенно когда песок очень мелок и сильно разжижен, выполняют часто в виде двойного шатра. Вскрыв такой пласт, наращивание сруба прекращают и устанавливают второй шатер — водосборный, отступив на 0,35—0,4 м от стенок основного шатра. Сборку водосборного шатра надо производить очень тщательно снизу вверх с проконопачиванием его мхом и расшивкой рейками. Песок из внутреннего шатра при углублении шахты забрасывают между стенками, а воду откачивают.
Иногда возникает необходимость изолировать верхний водоносный пласт с плохой водой, пройти его шахтой. Добиваются этого также с помощью шпунтового ряда досок, которые забивают снаружи сруба. Между шпунтом и срубом в этом случае устраивают глиняный замок.
У читателя может возникнуть справедливый вопрос: нет ли противоречий в приведенных рекомендациях по проходке различных грунтовых пород? Дело в том, что все эти рекомендации достаточно относительны и должны восприниматься не как догмы, а как руководство к действию. Слишком большое многообразие имеют породы и, соответственно, различные условия их проходки. Самодеятельный строитель должен сам найти правильное решение в каждом конкретном случае, применяя описанные способы.
