Качество паяных изделий определяется их прочностью, степенью работоспособности, надежностью, коррозионной стойкостью, способностью выполнять специальные функции (герметичность, теплопроводность, стойкость к изменениям температуры и т. п.). К наиболее типичным дефектам паяных соединений относятся поры, раковины, шлаковые и флюсовые включения, непропаи, трещины.

Причиной образования непропаев могут явиться блокирование жидким припоем газа при наличии неравномерного нагрева или неравномерного зазора, местное отсутствие смачивания жидким припоем поверхности паяемого металла. Трещины в паяных швах могут возникать под действием напряжений и деформаций металла изделия в процессе охлаждения.

Неметаллические включения типа флюсовых или шлаковых возникают при недостаточно тщательной подготовке поверхности изделия к пайке или при нарушении ее режима. При слишком длительном нагреве под пайку флюс реагирует с паяемым металлом с образованием твердых остатков, которые плохо вытесняются из зазора припоем. Шлаковые включения могут образоваться также из-за взаимодействия припоев и флюсов с кислородом воздуха или пламенем горелки.

Правильное конструирование паяного соединения (отсутствие замкнутых полостей, равномерность зазора), точность сборки под пайку, дозированное количество припоя и флюсующих сред, равномерность нагрева — условия бездефектности паяного соединения.

Для оценки качества паяных изделий применяется контроль без разрушения и с разрушением. Технический осмотр изделия невооруженным глазом или с применением лупы в сочетании с измерениями позволяет проверить качество поверхности, заполнение зазоров припоем, полноту галтелей, наличие трещин и других наружных дефектов.

В соответствии с требованиями технических условий паяные изделия подвергают другим методам неразрушающего контроля. При необходимости применяют распай соединения, дающий полное представление о качестве соединения. Применяется в качестве выборочного контроля.

Соблюдение правил безопасности имеет большое значение. При проведении паяльных работ необходимо соблюдать правила безопасности, так как флюсы и сплавы могут содержать вредные вещества. Флюсы, нанесенные во время пайки в холодном или нагретом состоянии, расщепляются и выделяют пары, которые могут содержать токсичные вещества и нанести вред здоровью.

Необходимо принимать тщательные меры предосторожности при использовании низкотемпературного медного припоя, содержащего кадмий, в связи с отравляющим воздействием паров кадмия. При пайке необходимо обеспечить соответствующую вентиляцию, так как может появиться вредный для здоровья дым фтористых соединений из флюса, в котором используется фтор.

Чтобы избежать вреда, рекомендуется проводить все работы в хорошо проветриваемом помещении, убедиться в том, что данная продукция произведена в соответствии с действующими нормами, установленными в отношении токсичных веществ, внимательно изучить описание их свойств, которое имеется на этикетке.

Для получения капиллярного эффекта при пайке монтажный зазор должен быть 0,02—0,2 мм. Поэтому при подготовке соединения косина реза трубы должна быть минимальной, а концы соединяемых труб строго цилиндрическими. Особенно это важно при бесфитинговом методе соединений.

Так как при работе ножовкой возможно получение неперпендикулярного реза, это может привести к уменьшению пояса спаивания и понижению надежности соединения. А отрезание мягкой трубы труборезом может привести к замятию трубы. В этом случае возможно неконтролируемое увеличение монтажного зазора и получение непропая. Кроме того, сужение проходного сечения трубы увеличивает скорость потока и возможность возникновения эрозии.

Используя ручной калибратор для внутреннего и внешнего диаметра трубы, можно получить идеальный монтажный зазор для капиллярной пайки.

При этом есть еще одна обязательная монтажная операция — снятие заусенцев. В противном случае может возникнуть турбулентность потока и как следствие эрозия [в том числе кавитационная]. На практике такие случаи могут привести со временем к порыву трубы.

Отопление и водоснабжение вашего дома
Отопление и водоснабжение вашего дома

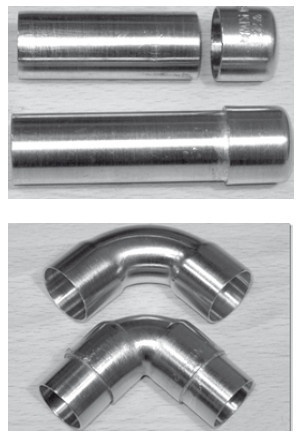

Соединение деталей методом пайки.

После заполнения монтажного (капиллярного) зазора припоем необходимо дать ему застыть, что означает абсолютное требование исключить взаимное перемещение сочлененных деталей. После застывания припоя необходимо удалить влажной тряпкой все видимые остатки флюса, а при необходимости воспользоваться дополнительным количеством теплой воды.

При пайке и сварке могут образовываться наплывы металла (грат), которые при необходимости должны быть удалены. При любых видах пайки и сварки не допустимы наплывы металла (грат) внутри соединения, мешающие потоку жидкости. Они должны удаляться. Приобретаемый опыт в работе позволяет использовать оптимальное количество припоя при пайке, не приводящее к образованию грата в соединении.

После окончания монтажа системы надо как можно скорее провести технологическую промывку системы для удаления остатков флюса с внутренних поверхностей, поскольку флюс, попав при пайке внутрь соединения и будучи агрессивным веществом, может привести к нежелательной коррозии металла.


При высокотемпературной пайке для травления соединительных деталей могут применяться растворы кислот и щелочи. Работать с ними необходимо в резиновых перчатках и кислотостойкой одежде. Лицо и глаза необходимо защищать от брызг защитными очками. После окончания работ и перед принятием пищи необходимо тщательно вымыть руки.

При пайке газовой горелкой перед началом работы необходимо проверить герметичность шлангов и аппаратуры. Баллоны с газом должны храниться в вертикальном положении. Емкости с растворами после работы сдаются на склад, не допускается слив растворов и щелочей в канализацию.

При производстве работ по монтажу медных внутренних сантехнических систем необходимо соблюдать требования техники безопасности согласно СНиП 12–04.

Полимерные, или пластиковые, трубопроводы

Одной из главных проблем современного строительства, как жилого, так и производственного назначения, являются коммуникации: их надежность, долговечность, экономичность.

В настоящее время, взамен морально устаревших систем из стали и чугуна широко применяются пластики в разнообразной форме. Развитие этого направления идет и в инженерных системах по водоснабжению, отоплению, канализации, дренажу, пневматике и т. д. Например, для холодного водопровода — из полиэтилена, для горячей воды — из полипропилена, для канализации — из более дешевого ПВХ. Полиэтилен и полипропилен считаются безопасными для здоровья. Стоимость таких труб гораздо ниже, чем стальных, а служат они ненамного меньше, примерно 15 лет. Еще одним плюсом можно считать отсутствие в воде из пластикового водопровода ржавчины и металлического привкуса.
