Второй способ ремонта седла заключается в создании нового седла над старым путем запрессовки в последнее втулки, выточенной на токарном станке из латуни. Толщина стенки удлиненной цилиндрической части втулки должна быть в пределах 1–1,5 мм, ибо отверстие, куда запрессовывается втулка, слишком мало. Что же тогда останется для прохода воды при более толстых стенках? Толщина «шляпы» втулки не менее 1–1,5 мм. Причем при увеличении этой толщины можно будет использовать вентильные головки со штоками, у которых первые нитки резьбы стерлись.

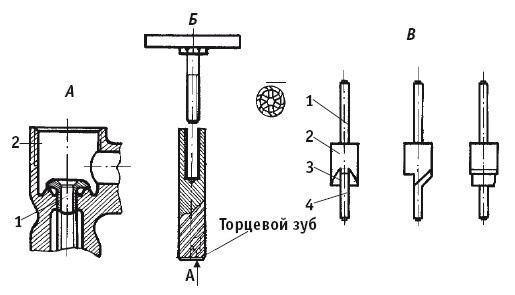

Ремонт боковины с поврежденным седлом:
А— ремонтная втулка над старым седлом (1 — втулка; 2— седло); Б и В— инструмент (фреза и специальное сверло) для сострагивания верхушки седла (1 — хвостовик; 2— центрирующая часть; 3— скребок; 4— направляющая часть).
Возможен и третий способ ремонта седла, который заключается в строгании вершины седла до тех пор, пока не будет выведена канавка и на месте округлой вершины седла не останется ровное кольцо. Иногда канавка слишком глубока, и приходится сострагивать седло полностью. В этом случае прокладка клапана при завертывании маховика вместо кольцевого выступа упирается в плоскость с отверстием посередине.
Строгать удобнее всего торцевой фрезой с диаметром цилиндрической части на 2–4 мм меньшим, чем диаметр резьбы для вкручивания головки. Острые кромки на образующей торцевой фрезы замотайте матерчатой изолентой, чтобы они не повредили резьбы боковины. В хвостовике торцевой фрезы имеется резьбовое отверстие. Им следует воспользоваться для оснащения фрезы рукояткой. Простую рукоятку легко изготовить из болта, резьба которого соответствует резьбе в хвостовике фрезы. К головке болта следует приварить поперечину. Правда, такая рукоятка не очень удобна, так как при работе будет слишком давить на ладонь. Гораздо лучше в качестве рукоятки подойдет толстая округлая рифленая шайба. Такую шайбу или найдите, или специально изготовьте на токарном станке. Кстати, при наличии токарного станка вместо болта выточите стержень, на концах которого нарежьте резьбу. Одну — соответствующую резьбе хвостовика фрезы, вторую — резьбе, которую нарежете в центре шайбы. Резьба стержня не должна выступать из шайбы, гайка при этом не нужна, ибо строгание седла производится по часовой стрелке, т. е. шайба все время как бы накручивается на стержень. Чтобы шайба не болталась, можно после ее крепления расклепать конец стержня. А лучше всего найти готовую рукоятку. Пригоден барашек от стиральных машин с ручным отжимом белья, который регулирует расстояние между валиками. Временно его всегда можно вывинтить.
Для ремонта седла перекройте воду вентилем, выкрутите головку. Вложив фрезу в отверстие, нажимаем на нее ладонью и вращаем по часовой стрелке, равномерно соскребая круговой слой с вершины седла. Продолжаем скоблить до тех пор, пока канавка не исчезнет. Если глубина канавки велика, то для облегчения работы можно воспользоваться электродрелью и специальным сверлом (см. рис. выше). Такое сверло не продается в магазинах. Заготовку его сначала вытачивают на токарном станке, затем придают необходимую форму напильником и закаливают. Размеры спецсверла не приводятся, ибо они определяются конкретными условиями.
Особые меры предосторожности необходимы при использовании электродрели для «сверловки» седла без отсоединения смесителя от труб. Дрель должна быть с двойной изоляцией, руки — в резиновых специальных перчатках для электриков, стоять мастер должен на резиновом коврике и т. д. Если не известно, какая изоляция у дрели, лучше ее корпус заземлить.
Последовательность выведения канавки на седле такова: сначала вставляете сверло направляющей частью в отверстие седла, а затем хвостовик сверла закрепляете в патроне дрели.
Заканчивая разговор о ремонте седел, отметим, что в процессе длительной эксплуатации под действием протекающей воды верхняя часть седла из овальной превращается в заостренную. А такая форма седла способствует появлению в нем канавок, да и прокладки в этом случае чаще выходят из строя. Поэтому не забывайте время от времени убирать подобное заострение с помощью отвертки. Опустите жало отвертки на вершину седла и расположите его по радиусу отверстия в седле. Теперь круговыми движениями соскребывайте равномерно с вершины седла заострение. Чем больше затупите вершину, тем дольше будет служить каждая прокладка в клапане.
Неисправности переключателя «душ — излив»
Переключатель «душ — излив» в смесителях пробкового типа состоит из подвижного и неподвижного конусов. Для таких переключателей характерна ситуация, когда в любом положении рукоятки вода течет одновременно в душ и слив в результате проникновения в зазоры между смерзшимися коническими поверхностями. Подобная ситуация обычно возникает после нескольких тысяч поворотов переключателя. Замена одного движущегося конуса на другой, снятый, предположим, со старого смесителя аналогичной конструкции, только увеличит течь. Ведь на каждом смесителе конусы индивидуально притираются друг к другу при изготовлении. Конечно, с годами из-за неравномерного износа контактирующих поверхностей герметичность переключателя нарушается. Правда, течь чуть-чуть уменьшается при закручивании накидной гайки, для чего предварительно обязательно отпускают стопорный винт. Но для того чтобы полностью устранить одновременную течь, необходимо вновь притереть конусы друг к другу, используя пасту ГОИ. Для этого полностью отворачивают накидную гайку, из смесителя вынимают подвижный конус. На его поверхность наносят тонкий слой пасты и ставят конус на место. Затем, нажимая на рукоятку в осевом направлении, двигают конус «вправо-влево». Периодически конус вынимают, протирают его и неподвижный конус, проверяют результат протирки. Для этого на всю длину подвижного конуса наносят мелом черту, вставляют его в неподвижный конус и несколько раз поворачивают. Если меловая черта окажется растертой, значит, детали достаточно притерлись друг к другу. При отрицательном результате операцию повторяют.
Сама паста ГОИ состоит из окиси хрома, стеарина и др. Выпускается она трех сортов: грубая — черного, средняя — темно-зеленого; тонкая — светло-зеленого цвета. При отсутствии пасты ГОИ приготовьте ее сами. Она должна состоять на 70–80 % (по массе) из твердых частиц (например, из стеклянной пыли), проходящих через сетку с отверстиями диаметром 0,15 мм, и 30–20 % парафина. Вообще для грубой притирки бронзовых и чугунных поверхностей применяют коричнево-серый порошок наждака, которым посыпают смазанную машинным маслом поверхность. Паста ГОИ — для окончательной доводки уплотняющих поверхностей.
Без ограничителя подвижный конус, направляющий воду то к душевой сетке, то к изливу для ванны, начинает путать свои обязанности. Если удастся найти выпавший ограничитель, вставьте его в предназначенное отверстие в конусе и ударьте слегка молотком по выступающей части. Основание ограничителя «раздастся», что устранит возможное выпадение.
Ограничитель делается из латуни, следовательно, при потере его легко заменить, отрезав ножовкой кусочек латунной проволоки такого же диаметра. Проволоку следует именно отрезать. Правда, допустимо и использование кусачек, но тогда напильником заправьте торец так, чтобы он был перпендикулярен к продольной оси ограничителя. Обратите внимание на то, чтобы латунная проволока была мягкой. В противном случае отожгите ее. Закрепите ограничитель в отверстии легкими ударами молотка.
