Решить проблему удалось, отказавшись от лампочек и сконструировав простые «щелкающие» телеграфы прошлого века. Получилось простое и неброское устройство, на основе которого впоследствии были созданы полноценные компьютеры.
Глава 6. Телеграфы и реле
Сэмюэл Морзе родился в 1791 году в городе Чарльзтауне. Сейчас это северо-восточная часть Бостона. К моменту рождения Морзе минуло уже два года, как ратифицировали Конституцию США. Шел первый президентский срок Джорджа Вашингтона, в России правила Екатерина Великая. Людовик XVI и Мария-Антуанетта спустя два года будут обезглавлены во время Французской революции. В 1791 году Моцарт завершил свою последнюю оперу «Волшебная флейта» и в тот же год умер в возрасте 35 лет.
Морзе получил образование в Йеле и изучал искусство в Лондоне. Он стал успешным портретистом. Портрет генерала Лафайета (1825) кисти Морзе до сих пор экспонируется в Ратуше Нью-Йорка. В 1836 году Морзе баллотировался в мэры Нью-Йорка как независимый кандидат и получил 5,7 % голосов. Кроме того, он был одним из первых, кто всерьез увлекался фотографией. Морзе учился у самого Луи Дагера и сделал одни из первых дагеротипов в Америке. В 1840 году он обучил этому искусству 17-летнего Мэтью Брэди, который вместе с коллегами впоследствии создал один из самых запоминающихся снимков Гражданской войны в США, портреты Авраама Линкольна и Сэмюэла Морзе. Все это лишь ремарки к его разносторонней карьере. В наши дни Сэмюэл Морзе наиболее известен как изобретатель телеграфа и азбуки, названной в его честь.
Мгновенная связь в глобальных масштабах, к которой мы так привыкли, – относительно недавнее изобретение. В начале XIX века можно было общаться либо в реальном времени, либо дистанционно, но то и другое сразу было невозможно. Дистанция реального общения была ограничена силой голоса (никаких звукоусилителей не существовало) и зоркостью собеседника (правда, вас могли рассматривать в подзорную трубу). Общаться на больших расстояниях можно было по переписке; для доставки писем требовались время и транспорт: лошади, поезда или корабли.
За многие десятилетия до изобретения, сделанного Морзе, предпринимались многочисленные попытки ускорить дистанционную коммуникацию. Самые примитивные варианты были связаны с выстраиванием цепочек людей-передатчиков. Они стояли на холмах и размахивали флажками, пользуясь семафорной азбукой. Существовали и более сложные конструкции с руками-манипуляторами, которые, в сущности, выполняли те же функции, что и люди-семафоры.
Идея телеграфа (в буквальном переводе с греческого «пишу далеко») в начале XIX века определенно витала в воздухе, и кроме Морзе за нее пытались браться другие изобретатели. Морзе приступил к экспериментам в 1832 году. В принципе, идея электрического телеграфа проста: на одном конце провода проделываем какие-то манипуляции, эффект которых наблюдается на другом конце. Именно это и получилось у нас, когда мы конструировали дальнобойный фонарик. Однако Морзе не мог пользоваться лампочкой в качестве сигнального устройства, поскольку саму лампочку изобрели лишь в 1879 году. Вместо этого он задействовал явление электромагнетизма.
Если взять железный прут, обмотать его несколькими сотнями петель тонкого провода, а затем пропустить по этому проводу ток, прут превратится в магнит. Тогда он станет притягивать другие железные и стальные предметы. (В электромагните хватает тонкого провода, чтобы возникало достаточно высокое сопротивление, не допускающее короткого замыкания). Если отрубить ток, то железный прут теряет магнитные свойства.
Электромагнит — основа телеграфа. Когда мы включаем или выключаем рычаг с одной стороны цепи, эффект наблюдается на другой стороне.
Первые телеграфы Морзе были сложнее более поздних моделей. Морзе считал, что телеграф должен выводить какую-то информацию на бумаге, как потом будут говорить компьютерщики, создавать физическую копию. Естественно, это не обязательно должны быть слова, поскольку это слишком сложно. Но что-то на бумаге нужно записывать, будь то каракули или точки и тире. Обратите внимание: Морзе не мог выйти из плоскости и думал о бумаге и чтении, точно как Валентин Гаюи полагал, что в книгах для слепых должны быть выпуклые буквы алфавита.
Хотя Сэмюэл Морзе уже в 1836 году уведомил патентное бюро о том, что изобрел рабочую модель телеграфа, лишь в 1843 году ему удалось добиться разрешения на публичную демонстрацию этого устройства в Конгрессе. Исторический день наступил 24 мая 1844 года, когда телеграфная линия связала Вашингтон и Балтимор и по телеграфу удалось успешно передать библейскую фразу: «Чудны дела Твои, Господи».

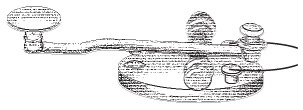

Обычный телеграфный «ключ» для передачи ссобщений выглядел примерно так:
Несмотря на вычурный вид, это был просто переключатель, оптимизированный для максимально скоростной работы. Чтобы подолгу работать с таким ключом, его было удобнее удерживать между большим, указательным и средним пальцами и стучать им вверх-вниз. Короткий удар ключом соответствовал точке из азбуки Морзе, длительное нажатие — тире.
С другой стороны цепи располагался приемник, представлявший собой электромагнит, управлявший металлическим рычагом (изначально электромагнит управлял пером). Пока механизм, оснащенный натянутой пружиной, медленно протягивал бумажный свиток через устройство, перо скакало по бумаге, выписывая на ней точки и тире. Человек, умеющий читать азбуку Морзе, переводил эти точки и тире в буквы и складывал слова.
Да, люди ленивы, и телеграфисты вскоре обнаружили, что код вполне можно переводить, прислушиваясь к длительности ударов пера. В итоге от пера отказались, заменив его более традиционным телеграфным клопфером, который выглядел примерно так.
При нажатии телеграфного ключа электромагнит в клопфере опускал подвижную планку и делал характерный «клик». Когда ключ отпускали, планка отскакивала обратно и издавала звук «клак». Быстрое «клик-клак» соответствовало точке, более долгое «клик-клак» — тире.

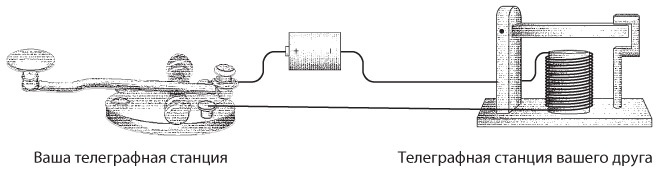

Ключ, клопфер, батарею и несколько проводов можно подключить друг к другу, как в случае со световым телеграфом, о котором мы говорили в предыдущей главе.
Для соединения двух телеграфных станций достаточно одного провода, вторую часть цепи замкнем через землю.

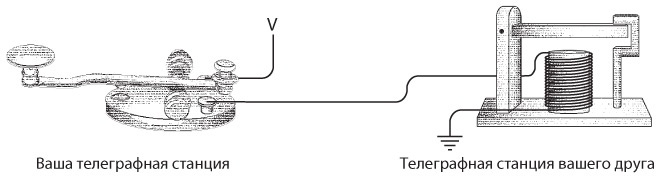

Как и в прошлой главе, заменим подключенную к земле батарею буквой V. Соответственно, полноценное однонаправленное устройство будет выглядеть так.
Для двунаправленной связи нам просто потребуются еще один ключ и передатчик. Примерно такое устройство мы и собирали.
