Для вычитания одного 16-битного числа из другого потребуется еще одна новая команда — «Вычесть с заимствованием». Как правило, выполнение команды «Вычесть» предполагает инвертирование вычитаемого и подачу на вход сумматора CI значения 1. В этом случае выход для переноса также равен 1, — это нормально, на это явление можно не обращать внимания. Однако при вычитании 16-битного числа значение этого выхода необходимо сохранить в защелке для переноса. При втором вычитании это значение должно быть подано на вход сумматора CI.
Учитывая две новые операции, «Сложить с переносом» и «Вычесть с заимствованием», в общей сложности мы имеем семь кодов команд.
Операция
Код
Загрузить
10h
Сохранить
11h
Сложить
20h
Вычесть
21h
Сложить с переносом
22h
Вычесть с заимствованием
23h
Остановить
FFh
Число, подаваемое в сумматор, инвертируется при выполнении операции «Вычесть» или «Вычесть с заимствованием». Выходной сигнал сумматора CO подается на вход защелки для переноса. Он сохраняется в защелке всякий раз, когда выполняются операции «Сложить», «Вычесть», «Сложить с переносом» или «Вычесть с заимствованием». Значение входа для переноса 8-битного сумматора устанавливается в 1 при выполнении операций «Вычесть», или «Сложить с переносом», или «Вычесть с заимствованием», когда выход защелки для переноса равен 1.

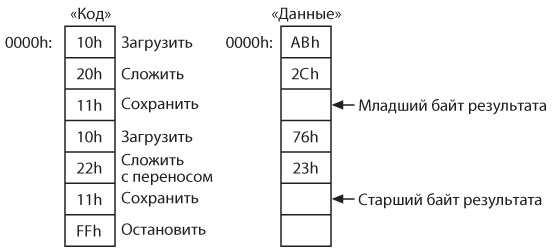

В результате выполнения команды «Сложить с переносом» значение входа сумматора для переноса бывает равно 1 только в том случае, когда при выполнении предыдущей команды «Сложить» или «Сложить с переносом» на выходе из сумматора возник перенос. Таким образом, мы используем команду «Сложить с переносом» всякий раз, когда складываем многобайтные числа, вне зависимости от того, есть ли в этой операции необходимость. Вот как следует закодировать продемонстрированную ранее операцию сложения 16-битных чисел.
Такая последовательность операций позволяет получить правильный ответ независимо от того, какие цифры мы складываем.

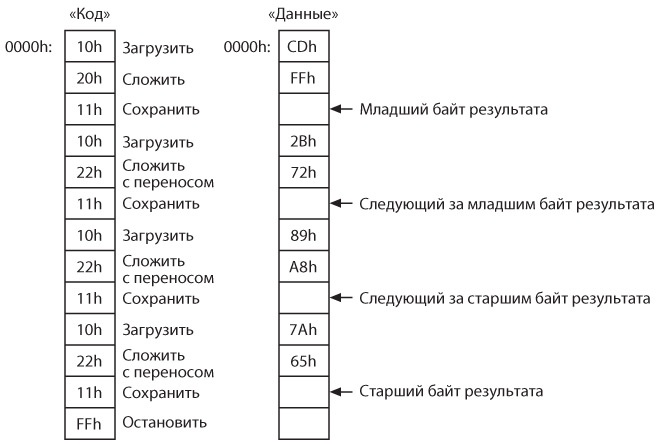

Добавление двух новых кодов команд значительно расширило функционал сумматора. Мы больше не ограничиваемся сложением 8-битных значений. Многократное использование команды «Сложить с переносом» позволяет складывать 16-, 24-, 32-, 40-битные значения и т. д. Предположим, нам нужно сложить 32-битные числа 7A892BCDh и 65A872FFh. Для этого потребуется лишь одна команда «Сложить» и три команды «Сложить с переносом».
Конечно, вводить эти числа в память не очень удобно. При этом не только приходится использовать переключатели для представления двоичных чисел. Сами числа сохраняются в несмежных ячейках, например 7A892BCDh оказывается в ячейках 0000h, 0003h, 0006h и 0009h, начиная с младшего байта. Для получения окончательного результата необходимо проверить значения, хранящиеся в ячейках 0002h, 0005h, 0008h и 000Bh.
Более того, текущая конструкция нашего сумматора не допускает повторного использования результатов в последующих операциях. Допустим, нужно сложить три 8-битных числа, а затем вычесть из этой суммы другое 8-битное число и сохранить результат. Для этого потребуются команда «Загрузить», две команды «Сложить», команды «Вычесть» и «Сохранить». А если нужно вычесть из этой исходной суммы другие числа, в то время как сумма эта недоступна, поскольку каждый раз нам пришлось бы ее пересчитывать? Проблема в том, что созданный нами сумматор обращается к ячейкам массивов «Код» и «Данные» одновременно и последовательно, начиная с адреса 0000h. Каждая команда в массиве «Код» соответствует ячейке массива «Данные» по тому же адресу. Когда в результате выполнения команды «Сохранить» в массиве «Данные» сохраняется некоторое значение, в дальнейшем оно уже не может быть загружено в аккумулятор.
Чтобы решить эту проблему, я намерен внести в сумматор фундаментальное и радикальное изменение, которое поначалу может показаться безумно сложным. Однако со временем (надеюсь) вы оцените ту гибкость, которую оно обеспечивает.
Итак, в настоящее время у нас есть семь кодов команд.
Операция
Код
Загрузить
10h
Сохранить
11h
Сложить
20h
Вычесть
21h
Сложить с переносом
22h
Вычесть с заимствованием
23h
Остановить
FFh

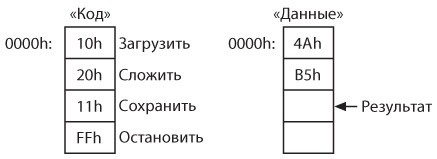

Каждый из этих кодов занимает в памяти один байт. Теперь нужно, чтобы эти коды, за исключением кода команды «Остановить», занимали по три байта. Первый байт будет занят самим кодом, а в следующих двух будет храниться 16-битный адрес ячейки памяти. Для команды «Загрузить» этот адрес указывает местоположение в массиве «Данные», где содержится байт для загрузки в аккумулятор. Для команд «Сложить», «Вычесть», «Сложить с переносом» и «Вычесть с заимствованием» этот адрес указывает местоположение байта, который должен быть прибавлен или вычтен из значения, содержащегося в аккумуляторе. Для команды «Сохранить» этот адрес указывает местоположение, где нужно сохранить содержимое аккумулятора. Например, простейшая задача для текущей версии сумматора — сложение двух чисел. Для этого в массивы «Код» и «Данные» необходимо внести следующие значения.

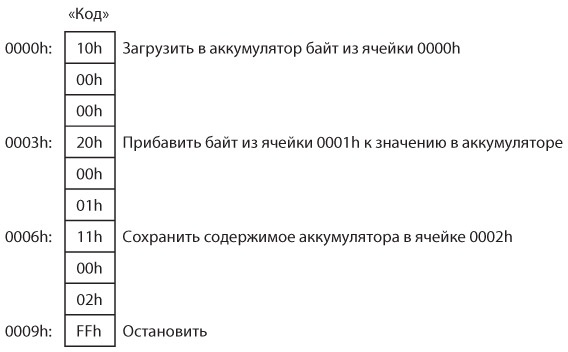

В пересмотренной версии сумматора для хранения каждой команды, кроме «Остановить», требуется три байта.
За каждым из кодов команд, кроме «Остановить», следуют два байта, указывающие 16-битный адрес в массиве «Данные». В данном примере этими тремя адресами являются 0000h, 0001h и 0002h, однако они могут быть какими угодно.
Ранее я продемонстрировал процесс сложения двух 16-битных чисел, в частности 76ABh и 232Ch, с использованием команд «Сложить» и «Сложить с переносом». Однако нам пришлось сохранить два младших байта этих чисел в ячейках 0000h и 0001h и два старших байта — в ячейках 0003h и 0004h. Результат сложения был сохранен в ячейках 0002h и 0005h.
Благодаря этому изменению мы можем хранить слагаемые и результат более разумным способом, возможно, в той области памяти, которую еще никогда не использовали.
