Во всех батарейках происходят химические реакции: либо одни молекулы распадаются на другие, либо одни молекулы соединяются с другими, образуя третьи. Химические вещества в батарейке подбираются так, чтобы в результате реакции между ними с минусового конца образовывались свободные электроны (этот конец называется «отрицательная клемма» или «катод»), которые так нужны на плюсовом конце батарейки (он же «положительная клемма» или «анод»). Таким образом химическая энергия преобразуется в электрическую.

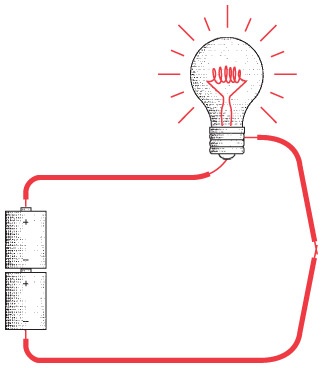

Химическая реакция может протекать лишь при условии, что лишние электроны каким-то образом будут извлекаться с отрицательного полюса батареи и доставляться обратно к положительному. Если батарейка ни к чему не подключена, ничего особенного в ней происходить не будет. (На самом деле химическая реакция там все-таки идет, но очень медленно.) Химические реакции разгоняются лишь при наличии электрического тока, несущего электроны с отрицательного конца батарейки к положительному. Электроны движутся по этой цепи против часовой стрелки
[7].
В этой книге красным цветом обозначаются провода, по которым течет электричество.
Электроны из химикатов, содержащихся в батарейке, могли бы свободно смешиваться с электронами из медного провода, если бы не один простой факт: все электроны, где бы они ни находились, идентичны. Электрон из атома меди ничем не отличается от любого другого электрона.
Обратите внимание: обе батарейки ориентированы в одном и том же направлении. Положительный полюс нижней батарейки принимает электроны с отрицательного полюса верхней батарейки, как будто мы сложили из двух маленьких батареек одну большую, общая мощность которой составляет не 1,5, а 3 вольта.

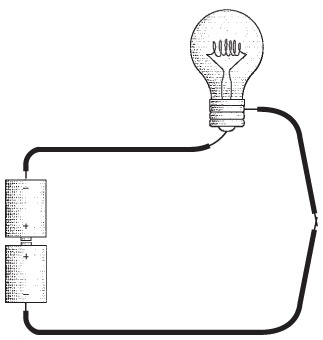

Если повернуть одну из батареек в противоположную сторону, то электрическая цепь будет разорвана.
Для химических реакций двум положительным полюсам батареи нужны электроны, но поскольку полюса подсоединены друг к другу, путь для электронов закрыт. Если соединены два положительных полюса батарейки, нужно соединить и два отрицательных.

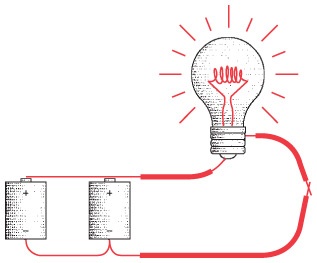

Все работает. Принято говорить, что в таком случае батарейки подключены параллельно, а не последовательно. Общее напряжение равно 1,5 вольта, как и у каждой батарейки по отдельности. Лампочка горит не слишком ярко, зато батарейки проработают вдвое дольше.
Принято считать, что батарейка подает ток в электрическую цепь. Аналогично можно думать, что электрическая цепь открывает путь для химических реакций в батарейке, которые продолжаются, пока весь химикат в ней не будет израсходован, после чего батарейку нужно выбросить или перезарядить.
Электроны попадают от отрицательного полюса к положительному, проходя через провода и лампочку. Зачем нужны провода? Не может ли электричество передаваться просто по воздуху? И да, и нет. Да, электричество передается по воздуху (особенно если воздух влажный), поэтому и возникают молнии. Но электричество течет по воздуху «неохотно».
Некоторые вещества проводят электричество существенно лучше, чем другие. Это связано со строением атома. Электроны вращаются вокруг ядра на разных энергетических уровнях, которые называются оболочками или орбиталями. Если у атома на внешней оболочке всего один электрон, он легко его отдает, – как раз это и нужно для передачи электричества. Такие вещества хорошо проводят электричество, поэтому их называют проводниками. Лучшие проводники – медь, серебро и золото. Не случайно эти элементы расположены в одном и том же столбце периодической системы. Медь – самое распространенное сырье для изготовления проводов.
Свойство, противоположное электропроводимости, называется сопротивлением. Некоторые вещества сильнее сопротивляются току, нежели другие, – это резисторы. Если вещество обладает очень высоким сопротивлением, практически не проводит электричество, его называют диэлектриком (изолятором). Резина и пластик – хорошие изоляторы, вот почему из них часто делают оболочку для проводов. Ткань и дерево, сухой воздух тоже хороши в таком качестве. Однако при достаточно высоком напряжении практически любой материал приобретает электропроводимость.
Сопротивление меди невелико, но оно присутствует. Чем длиннее провод, тем выше его сопротивление. Если бы вы попытались зажечь фонарик с проводами длиной в несколько километров, то их сопротивление оказалось бы чрезмерным, и фонарик бы не работал.
Чем толще провод, тем ниже его сопротивление. Это может показаться нелогичным. Кажется, что чем толще провод, тем больше нужно электричества, чтобы его «наполнить». На самом деле в толстом проводе доступно гораздо больше электронов, образующих электрический ток.
Я уже говорил о напряжении, но не дал определения этому явлению. Напряжение батарейки составляет 1,5 вольта. Что это значит? Напряжение, измеряемое в вольтах (единица напряжения названа так в честь графа Алессандро Вольта (1745–1827), который в 1800 году сконструировал первую батарею), – это одна из самых сложных концепций в элементарной электротехнике. Напряжение описывает потенциал для выполнения работы. Напряжение существует независимо от того, подключены ли к батарее какие-либо приборы.
Возьмем, к примеру, кирпич. Когда он лежит на полу, его потенциальная энергия очень мала. Она увеличится, если вы поднимете кирпич на высоту метр двадцать от земли. Чтобы высвободить потенциальную энергию, достаточно отпустить кирпич. Если забраться на крышу высокого здания и поднять кирпич, его потенциальная энергия будет еще больше. Во всех трех случаях вы держите кирпич, сам он ничего не делает, но потенциал его отличается.
Гораздо проще определить, что такое ток. Сила тока зависит от того, сколько электронов мчится по проводнику. Сила тока измеряется в амперах, названных так в честь Андре Ампера (1775–1836). Чтобы достичь силы тока в один ампер, через поперечное сечение проводника нужно пропустить 6 240 000 000 000 000 000 электронов в секунду.
Здесь уместна аналогия с водой, текущей по трубам. Ток подобен объему воды, проходящему через трубу в единицу времени, напряжение – давлению воды. Сопротивление можно сравнить с шириной трубы: чем уже труба, тем выше сопротивление. Таким образом, чем выше давление, тем больше воды проходит через трубу, чем меньше сечение трубы, тем меньше воды через нее течет. Объем воды, текущей через трубу (ток) в единицу времени прямо пропорционален давлению воды (напряжению) и обратно пропорционален толщине трубы (сопротивлению).
