Электроснабжение дома

Для того чтобы понимать, как безопасно решать проблемы с электричеством, надо понимать, как в жилище устроено электроснабжение. Электроэнергия попадает в ваш дом через электросчетчик — прибор учета потребления электроэнергии, который измеряет, сколько вы потребляете. Этот счетчик, хотя и установлен на вашей «территории», является собственностью электрокомпании [19]. Ни в коем случае нельзя самостоятельно вмешиваться в его работу, «регулировать» его, портить.

Затем электроэнергия поступает на электрощит(ок). В Великобритании это может быть и блок плавких предохранителей — щиток с предохранителями старого образца. В России — квартирный или этажный щиток с автоматическими выключателями. Они имеют разные номиналы, указанные в амперах, которые показывают допустимую силу долговременно протекающего электрического тока. Чем больше количество ампер, тем больше тока может использовать электроприбор до срабатывания предохранителя.

Электрощитки

Электрические щиты/щитки заменили старые щитки с предохранителями. Вместо плавких предохранителей теперь используются автоматические выключатели (автоматы) и защитные устройства по дифференциальному току (УЗО, или ВДТ — устройство защитного отключения, или выключатель дифференциального тока) [20].

Автомат (рис. 7.1) в своей основе просто защитный выключатель. Когда он фиксирует какое-то нарушение электроцепи, такое, как короткое замыкание или перегрузку, то срабатывает (выключается) и разрывает цепь. Это легко заметить, так как рычаг выключателя автомата будет в положении OFF (ВЫКЛ.) или, если это кнопка, то она будет в выступающем положении.

УЗО (рис. 7.5) является очень чувствительным прибором, который обнаруживает любую утечку на землю в защищаемой им цепи. В случае утечки, он за доли секунды отключает подачу электроэнергии в цепь. Например, если вы газонокосилкой перерезали провод, то УЗО тотчас сработает. УЗО в электрощитке может защищать больше одной цепи.

Сделай сам. Все виды работ для домашнего мастера

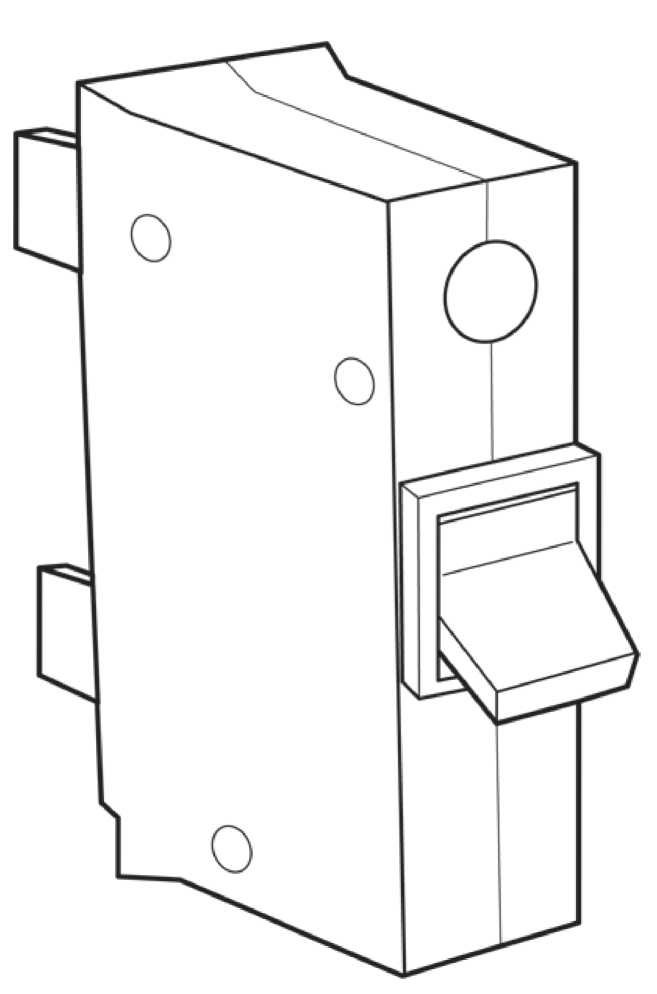

Рис. 7.1. Автомат.


В соответствии с нормами и правилами любая розетка, к которой потенциально может подсоединяться «уличный» потребитель, должна быть защищена УЗО. Это предполагает, что каждая розетка на первом этаже должна иметь защиту в виде УЗО. Сегодня большинство домов оборудовано электрощитками с раздельной нагрузкой. Такие щитки защищают розетки автоматами и УЗО.

Электробезопасность

Если есть малейшие сомнения в безопасности выполнения электротехнических работ самостоятельно, необходимо проконсультироваться у квалифицированного электрика. Как упоминалось ранее, есть требование закона о получении полного сертификата квалифицированного электрика на все выполненные вами работы (в Британии — completion certificate), связанные с подключением к сети электроснабжения. На работы внутри домовых электроцепей требуется «сертификат соответствия» на внутридомовые электроцепи (в Британии — minor works certificate).

В целом следует иметь в виду следующее:

• Выключайте автомат, защищающий цепь, с которой вы работаете.

• Сделайте так, чтобы никто не мог случайно включить подачу электроэнергии.

• Используйте только сертифицированные материалы [21].

Стационарная электропроводка

Постоянная проводка выполняется кабелем [22], который содержит отдельные изолированные проводники (жилы, которые часто называют проводами, что для непосвященного может вносить определенную путаницу, см. вторую сноску на этой странице). Эти отдельные провода заключены в наружный электроизоляционный материал. Для стационарной электропроводки в жилых помещениях рекомендуется использовать малодымные, не поддерживающие горение, кабели типа Ввг-Нг-Ls. Кабели типа NYM можно использовать только при одиночной прокладке, — когда они не касаются друг друга или кабелей другого типа.

Современные кабели имеют изоляцию из ПВХ с практически неограниченным сроком службы, более старые — могут иметь резиновую изоляцию со сроком службы 20–30 лет. Если в вашем доме сохранились такие провода/кабели, то не делайте от них ответвления сети.

В целях безопасности и для упрощения монтажа изоляция жил и отдельных одножильных проводов должна быть окрашена в определенные цвета. Для этого существуют международные стандарты, установленные Международной электротехнической комиссией. В России в новых электропроводках часто применяются международные стандарты, хотя и не во всех случаях, не говоря уже о старых постройках. Современные требования к цветовой маркировке следующие: фазный провод — черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цветов, нейтральный (нулевой рабочий) — голубой (синий), нулевой защитный (заземление) — желто-зеленый.

Типы кабелей/проводов

• Самым распространенным размером (поперечного сечения проводов кабеля) осветительной цепи является 1,5 мм. После разводки его длина не может превышать 110 м, на нем должен стоять автоматический выключатель на 6 А. К такой цепи допускается нагрузка в 1200 ватт, эквивалент — 12 лампочек на 100 Вт каждая. Цепи освещения обычно делаются отдельными для каждого этажа дома. В этом случае перегрузка маловероятна, и если сработает защита на одном этаже, то другой этаж останется с освещением.
