Детали, из которых будет собираться вся система, устанавливают таким образом, чтобы они были под рукой. Перед тем как приступить к сборке, наносят схему на объекте при помощи мела.
Усиленную стропильную конструкцию делают из бревен. Для нее подойдут круглые и ровные бревна, диаметр которых не превышает 18 см. Если на их поверхности имеются незначительные неровности, то их снимают топором или рубанком по шнуру. Все затяжки, которые крепят друг к другу стропильные ноги, делают из самой хорошей древесины.
Максимальная длина круглого леса не превышает 6,5 м. Если требуется затяжка для изготовления более длинного пролета, то ее собирают минимум из двух бревен, соединяя их друг с другом по длине. После этого подбирают бревна, подходящие для производства стропильных ног. Подкосы и стойки гораздо более короткие, поэтому для них подойдут обрезки или бревна меньшей длины. В отобранном материале обязательно отесывают конец и размечают местонахождение врубок по шаблону, который изготавливают заранее из фанеры или же тонкой листовой стали. Участки врубок после разметки аккуратно выпиливают и зачищают острым топором.
В перекрытиях можно использовать составные балки, которые соединены друг с другом в одну конструкцию при помощи пластинчатых нагелей. Они выполняются в виде пластин из металла или другого подходящего по прочности материала. В них просверливают отверстия и закрепляют на элементах составной балки. В результате получается довольно прочная конструкция, которая способна выдержать значительную нагрузку. Кроме того, они подходят для сооружения верхнего пояса стропильной фермы. Балки собирают из брусьев на деревянных нагелях. Нагели в балках лучше всего устанавливать по всей длине, за исключением средней части, где сдвигающие усилия не слишком большие.
Балки допустимо изготавливать из древесины, влажность которой не превышает 20 %. Дерево для пластинчатых нагелей должно быть влажностью не выше 10 %. Балки следует собирать на специальной конструкции, которая включает в себя 2 опоры. Между ними должен располагаться вал, вращающийся на паре втулок. С обеих сторон вала на козлах находятся брусья. Балки соединяют друг с другом на концах специальными хомутами-стяжками. Чтобы получился нужный строительный подъем в конструкции, к валу крепят 2 распорки, чья толщина должна соответствовать подъему.
За счет того, что концы балок стянуты, а центральная часть согнута из-за закрепленных распорок, балки изгибаются на величину подъем. В ходе выполнения этой работы необходимо внимательно следить за тем, чтобы плоскости брусьев, которые соединяются между собой, были максимально плотно пригнаны друг к другу. При этом обязательно смотреть за тем, чтобы строительный подъем везде был одинаковым.
Если это удается соблюсти, то крыша получится с хорошим и правильным скатом. После этого по шаблону отмечают места, где будут располагаться нагели, и выбирают гнезда. В них размещают пластинчатые нагели. Когда эти операции с одной стороны будут завершены, из-под конструкции убирают козелки, а вал разворачивают на 180°. Козелки возвращают на место, из балок снова выбирают гнезда и нагели размещают уже в них.
Когда все нагели будут на своих местах, стяжки убирают. Балки придется слегка выпрямить, что приведет к незначительному уменьшению строительного подъема, а нагели надежно будут закреплены в гнездах. Выполняя такие работы самостоятельно, следует помнить о том, что сборка стропильной фермы представляет собой очень трудоемкий процесс. Он предусматривает расположение и закрепление длинномерных и тяжелых систем. Есть 2 основные технологии, с помощью которых можно сделать данную конструкцию быстро и качественно.
Первая технология. При строительстве межэтажного перекрытия в местах, где будут располагаться стойки и стропильные ноги, наносят специальные риски. К торцевым частям балок крепят 2 лобовые доски, однако при этом верхняя доска должна обязательно выходить за пределы балки минимум на 2 см. Именно к ней будет прикреплена стропильная нога. С нижней стороны к балкам крепят доски, представляющие собой карниз.
После этого приступают к установке стропильной конструкции, которую между собой соединяют в форме буквы «А». Данная стойка будет располагаться на черепном бруске, с которым ее объединяют в одну конструкцию при помощи гвоздей или саморезов. Обязательно проверяют с помощью отвеса вертикальность всей системы. Предварительно всю конструкцию укрепляют откосом.
По похожей технологии устанавливают стропила с противоположного конца балки, находящейся в самом верху межэтажного перекрытия. Между ними размещают 2 промежуточных стойки. Между стойками определяют расстояние, исходя из ширины оконного блока фронтона. В верхних частях стоек наклонных стропил находится деревянная ферма, которую соединяют с остальной конструкцией при помощи гвоздей и дополнительно фиксируют подпоркой. Это делают так, чтобы ферма располагалась строго в горизонтальной плоскости. Верхнюю часть подпорки крепят к ферме до установки.
Далее собирают каркас фронтона, который находится с противоположной стороны крыши. Когда эта работа сделана, верхнюю часть ферм или конек и стойки соединяют шнуром. Он будет выполнять функцию маяка, чтобы все остальные стропила находились в одной плоскости как по горизонтали, так и по высоте. Каждую установленную пару стропил для большей устойчивости конструкции дополнительно расшивают изнутри досками. Между стойками с двух сторон располагают специальные дощатые подкосы. Чтобы конструкция крыши получилась максимально жесткой, на стойках дощатых ферм крепят ветровые связи из досок.
Вторая технология немного отличается от первой. В этом случае все балки межэтажного перекрытия, на которые приходится основная нагрузка от кровельных материалов, а также динамических нагрузок (снега, дождя или ветра), производят двухветвевыми из досок сечением минимум 40 × 150 мм. Стойки стропил наклонного типа, выполненных в форме буквы «А», также изготавливают из этого материала.
Концевую часть фермы кладут на скошенную верхнюю часть стропильной ноги. Ее закрепляют между выступающими ветвями стойки. Последующая технология монтажа стропильной конструкции точно такая же, как и при предыдущем способе (рис. 2).

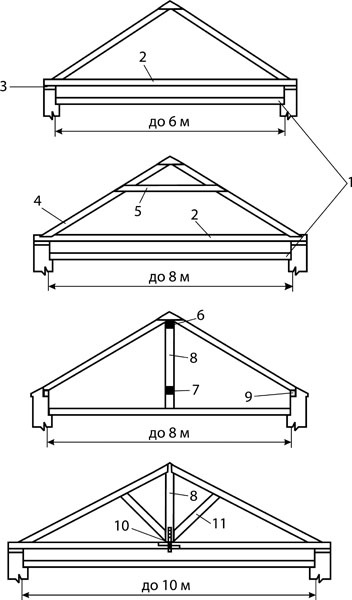

Рисунок 2. Варианты изготовления крыши в зависимости от ширины пролета: 1 – перекрытие, 2 – затяжка, 3 – подкладка; 4 – стропильная нога, 5 – ригель, 6 – коньковый прогон, 7 – лежень, 8 – бабка, 9 – мауэрлат, 10 – хомут, 11 – подкос
Если дом выстроен из бруса, то для сооружения его крыши лучше использовать систему висячих стропил. Нижние концы конструкции в этом случае опираются непосредственно на стены, а верхние соединяются в коньке. Средняя длина стропильной ноги – от 5,5 до 6 м, а максимальный угол наклона не превышает 50°. Для изготовления крыши лучше использовать брус сечением 15 × 15 или 10 × 15 см. Чтобы жесткость конструкции была выше, между стропильных ног врезают затяжку. Ее соединяют в треть толщины бревна. В коньковой части, а также по середине устанавливают доски, между которыми находятся вертикальные ветровые связи. Так как у промежуточных стропил нет стоек, площадь мансарды становится значительно больше. Стропила при строительстве такого дома производят так же как и для дома каркасной конструкции: например, сооружают временный настил, который укладывают на балки межэтажного перекрытия (рис. 3).
