Четвертый прибор TGO снова российский – нейтронный детектор FREND. Его задача – картографирование содержания воды в грунте Марса на глубине до одного метра.
Подобный прибор того же Отдела ядерной планетологии Института космических исследований РАН у Марса уже летает, но разрешение его карт очень низкое – фактически равное высоте полета спутника.
HEND – летает на американском аппарате Mars Odyssey с 2001 года. Грубо говоря, он ловит все нейтроны, которые вылетают с поверхности, независимо от угла отражения. Поэтому очень сложно определить, откуда какой нейтрон прилетел, да и карты распределения воды, которые помог составить HEND, слишком мелкого масштаба.
На орбите Луны, на спутнике NASA LRO, протестировано следующее поколение прибора – LEND. Он уже имеет так называемый «коллиматор» – маску, которая отсекает часть нейтронов, позволяя принимать их только с узкого участка местности. Этот коллиматор уже наделал шуму в лунной геологии, найдя воду там, где ее быть не должно. Так что, наверняка найдется что-то интересное и на Марсе, осталось только подождать несколько лет, пока наберется необходимый объем данных.
4.5. Schiaparelli: посадка на Марс для начинающих
Спускаемый зонд Европейского космического агентства Schiaparelli был потерян 19 октября 2016 года в результате программной ошибки системы управления радара-высотомера.

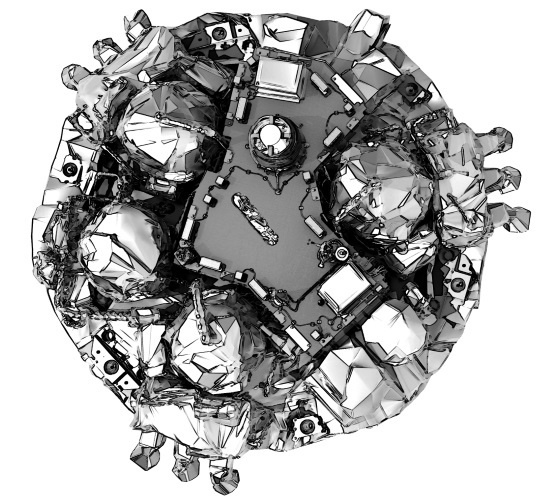

Schiaparelli
Зонд должен был научить Европейское космической агентство садиться на Марс… но не научил. И эта авария стала далеко не первой в попытках землян достичь поверхности «Красной планеты».
Сейчас на Марсе действуют два космических аппарата: марсоходы Opportunity и Curiosity. В предыдущие годы успешно потрудились еще два марсохода и четыре посадочные станции. Восемь аппаратов сели неудачно, разбившись о поверхность Красной планеты, или частично неудачно, проработав около минуты. Одна посадочная станция пролетела мимо Марса. То есть, счет между землянами и «ПВО марсиан» почти равный, но все же земляне пока проигрывают. Все полностью успешные посадочные миссии на Марсе оказались американскими.
С 1970-х годов инженерам NASA везло – почти все посадки на «Красную планету» удавались им с первой попытки, за одним редким исключением.
В 1971 году Марса достигло первое изделие человеческих рук: советский марсоход «Марс-2». Из-за ошибки определения угла входа в атмосферу скорость посадки была такой, что изделие разбилось о поверхность планеты и не смогло принести никакой научной пользы.
Брат-близнец «Марс-3» оказался более успешен – он благополучно спустился и сел, успел даже приступить к работе, но вышел из строя примерно через минуту. Пара этих аппаратов СССР должна была отработать технологию посадки на Марс, изучить свойства грунта: плотность, структуру, химический состав. Это исследование рассматривалось как предварение более сложных программ: отправки мощного марсохода, а затем и пилотируемой высадки.
Частично с задачей удалось справиться: «Марс-3» показал, что садиться можно, и что Марс столь же твердый, как и Луна. Аппарат заложил практически классическую схему спуска, которая во многом повторялась вплоть до Curiosity, хотя в деталях были и отличия.
Как и большинство посадочных марсианских модулей, «Марс-3» входил в атмосферу планеты без предварительного торможения на перелетной скорости 5,8 километров в секунду. Первый удар атмосферы принимал на себя тормозной конус, который NASA называет Heat Shield, «Тепловой Щит». Название неслучайно, поскольку даже разреженная атмосфера Марса на такой скорости нагревает его до температуры свыше 1500 градусов Цельсия.
Форма теплового щита рассчитана так, что трение атмосферы незначительно, а нагрев происходит из-за ударной волны, которую формирует перед собой щит. Сильно сжатый газ нагревается и передает температуру поверхности щита. Материал поверхности щита начинает испаряться и тем самым охлаждать более глубокие слои.
Космический аппарат ненадолго окутывает облако плазмы. Через плазму не проходят радиоволны, поэтому на самом жарком этапе спуска поддерживать связь с аппаратом невозможно. Но из-за расстояния между нашими планетами и задержки времени поступления сигнала на 7–10 минут, управлять посадкой с Земли все равно не получилось бы.
Тормозные конусы имелись у всех аппаратов, пытавшихся сесть на Марс. Но у всех, кроме советских «Марсов», щиты составляли часть полной теплозащитной капсулы, в которой прятались марсоход или модуль. На наших же аппаратах щит и «скорлупа» крепились отдельно.
Когда гиперзвуковая скорость падает до сверхзвуковой, щит перестает быть эффективным. Сразу от него не избавляются, но начинается этап парашютного торможения: сначала выпускается тонкий вытяжной, а за ним уже и основной парашют. Атмосферный поток еще высок – скорость составляет около 1500 километров в час, поэтому парашют называют сверхзвуковым. Чтобы поток не порвал резко раскрывшийся купол, используют технологию разрифовки: стропы заплетают таким образом, чтобы раскрытие было постепенным.
Чем шире раскрывается парашют, тем больше падает скорость, но атмосфера Марса настолько разрежена, что ее плотности не хватает для обеспечения мягкой посадки. Впрочем, и на Земле парашюта для мягкой посадки недостаточно, и требуются двигатели мягкой посадки.
На Марсе парашют позволяет сбрасывать скорость примерно до 300 километров в час, и требуется еще какое-то инженерное решение, чтобы доставить в сохранности полезную нагрузку на поверхность. Здесь уже открывается больше простора для творчества инженеров и конструкторов.
Советские «Марсы» имели довольно малую массу для посадочных станций, поэтому обходились небольшими тормозными пороховыми двигателями. Причем, у «Марса-2» и «Марса-3» двигателей было два: один уводил парашют в сторону, а второй – «подвешивал» яйцеобразную капсулу на цепях над поверхностью планеты.
Последние метры «Марсы» пролетали в свободном падении, и удар на себя принимала толстая пенопластовая «скорлупа». Из-за смещенного центра масс, по принципу неваляшки, «яйцо» стабилизировалось, и верхняя часть кожуха отстреливалась в сторону. Затем раскладывались «лепестки», которые позволяли развернуть посадочную станцию вертикально, чтобы антенны могли передать данные на спутник.
