Некоторые программные сущности действительно попадают в зону боли. Примером может служить схема базы данных. Схемы баз данных печально известны своей изменчивостью, до предела конкретны и к ним тянется множество зависимостей. Это одна из причин, почему так сложно управлять интерфейсом между объектно-ориентированными приложениями и базами данных и почему изменение схемы обычно связано с большой болью.
Другой пример программного обеспечения, лежащего поблизости от точки (0, 0) — конкретная библиотека вспомогательных функций. Хотя такая библиотека имеет метрику I со значением 1, в действительности она может быть очень негибкой. Возьмем для примера компонент String. Даже при том, что все классы в нем конкретны, он используется настолько широко, что его изменение может породить хаос. Поэтому String — негибкий.
Негибкие компоненты в зоне, окружающей точку (0, 0), безопасны, потому что, скорее всего, не будут изменяться. По этой причине проблемы вызывают только изменчивые программные компоненты, находящиеся в зоне боли. Чем более изменчив компонент, находящийся в зоне боли, тем больше «боли» он доставляет. Фактически изменчивость можно рассматривать как третью ось графика. С этой точки зрения на рис. 14.13 изображена самая болезненная плоскость, где изменчивость = 1.
Зона бесполезности
Рассмотрим компонент рядом с точкой (1, 1). Такие компоненты также нежелательны, потому что они максимально абстрактны и не имеют входящих зависимостей. Они бесполезны. Поэтому данная область так и называется: зона бесполезности.
Программные сущности, находящиеся в этой области, являются своего рода осколками. Часто это оставшиеся абстрактные классы, которые так и не были реализованы. Нам иногда доводится натыкаться на них в системах, где они лежат без использования.
Компонент, находящийся глубоко в зоне бесполезности, должен содержать значительную долю таких сущностей. Очевидно, что присутствие таких бесполезных сущностей нежелательно.
Как не попасть в зоны исключения
Кажется очевидным, что наиболее изменчивые компоненты должны находиться как можно дальше от зон исключения. Точки, максимально удаленные от обеих зон, лежат на прямой, соединяющей точки (1, 0) и (0, 1). Я называю эту прямую главной последовательностью
[32].
Компонент, располагающийся на главной последовательности, не «слишком абстрактный» для своей устойчивости и не «слишком неустойчив» для своей абстрактности. Он не бесполезен и не доставляет особенной боли. От него зависят другие компоненты в меру его абстрактности, и сам он зависит от других в меру конкретности.
Самыми желательными позициями для компонента являются конечные точки главной последовательности. Хорошие архитекторы стремятся разместить подавляющее большинство компонентов в этих точках. Однако, по моему опыту, в большой системе всегда найдется несколько компонентов, недостаточно абстрактных и недостаточно устойчивых. Такие компоненты обладают великолепными характеристиками, когда располагаются на или вблизи главной последовательности.
Расстояние до главной последовательности
Мы подошли к последней нашей метрике. Коль скоро желательно, чтобы компонент располагался на или вблизи главной последовательности, можно определить метрику, выражающую удаленность компонента от идеала.
• D
[33]: расстояние. D = |A+I–1| . Эта метрика принимает значения из диапазона [0, 1]. Значение 0 указывает, что компонент находится прямо на главной последовательности. Значение 1 сообщает, что компонент располагается на максимальном удалении от главной последовательности.
Взяв на вооружение эту метрику, можно исследовать весь дизайн на близость к главной последовательности. Метрику D можно вычислить для любого компонента. Любой компонент со значением метрики D, далеким от нуля, требует пересмотра и реструктуризации.
Также можно выполнить статистический анализ дизайна. Можно найти среднее и дисперсию всех метрик D для компонентов в нашей архитектуре. Если среднее и дисперсия близки к нулю, значит, весь дизайн находится рядом с главной последовательностью. Для дисперсии можно установить «контрольные границы» и рассматривать выход за эти границы как признак появления компонентов, оказавшихся в «исключительной» зоне, в сравнении с остальными.

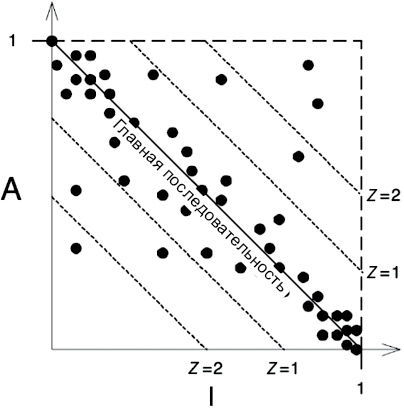

На диаграмме рассеяния, изображенной на рис. 14.14, можно видеть, что основная масса компонентов располагается вдоль главной последовательности, но некоторые отклоняются от среднего более чем на одно стандартное отклонение (Z = 1). На эти отклоняющиеся компоненты следует обратить особое внимание. По каким-то причинам они оказались слишком абстрактными и с малым количеством входящих зависимостей или слишком конкретными и с большим количеством входящих зависимостей.
Рис. 14.14. Диаграмма рассеяния компонентов
Другой интересный способ использования метрик — построение графика изменения метрики D каждого компонента с течением времени. График на рис. 14.15 демонстрирует изменение метрики D вымышленного компонента. Можно заметить, что в последних нескольких выпусках в компонент Payroll проникли какие-то странные зависимости. На график нанесен контрольный порог для D = 0.1. В точке R2.1 порог оказался превышен, поэтому стоит побеспокоиться и узнать, почему компонент отдалился от главной последовательности.
Рис. 14.15. График изменения метрики D компонента с течением времени
Заключение
Метрики управления зависимостями, описанные в этой главе, помогают получить количественную оценку соответствия структуры зависимостей и абстракции дизайна тому, что я называю «хорошим» дизайном. Как показывает опыт, есть хорошие зависимости, есть плохие. Данная оценка отражает этот опыт. Однако метрики не являются истиной в последней инстанции; это всего лишь измерения на основе произвольного стандарта. Эти метрики несовершенны — в лучшем случае, но я надеюсь, что вы найдете их полезными.
