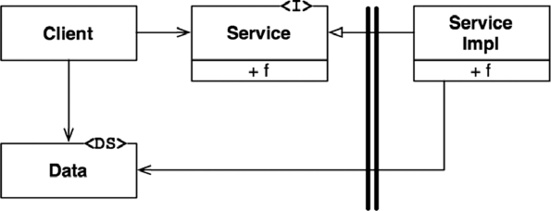

Рис. 18.2. Пересечение границы в направлении, противоположном потоку управления
Даже в монолитном, статически скомпонованном выполняемом файле такой вид организационного разделения значительно помогает в разработке, тестировании и развертывании проекта. Команды разработчиков могут трудиться независимо друг от друга и не наступая друг другу на пятки. Высокоуровневые компоненты остаются независимыми от низкоуровневых деталей.
Взаимодействия между компонентами в монолите протекают быстро и эффективно. Обычно они сводятся к простым вызовам функций. Как следствие, взаимодействия через границы, проведенные на уровне исходного кода, могут быть очень обширными.
Поскольку для развертывания монолита обычно требуется выполнить компиляцию и статическую компоновку, компоненты в таких системах часто поставляются в исходном коде.
Компоненты развертывания
Простейшим примером физического представления архитектурной границы может служить динамическая библиотека DLL в .Net, jar-файл в Java, gem-файл в Ruby или разделяемая библиотека (.so) в UNIX. Развертывание в этом случае не связано с компиляцией — компоненты поставляются в двоичном виде или в иной форме, пригодной к непосредственному развертыванию. Это режим разделения на уровне развертывания. Акт развертывания заключается в простой сборке единиц развертывания в удобную форму, например WAR-файл, или даже в обычном копировании файлов в каталог.
Кроме этого единственного исключения, компоненты уровня развертывания остаются теми же, что и в монолите. Все функции обычно действуют в одном процессе и в общем адресном пространстве. Стратегии разделения компонентов и управления их зависимостями не меняются
[39].
Так же как в монолите, взаимодействия между границами развертываемых компонентов часто осуществляются посредством вызовов функций и, соответственно, обходятся очень дешево. Динамическая компоновка или загрузка во время выполнения могут однократно увеличивать потребление вычислительных ресурсов, но сами взаимодействия через границы все еще могут быть очень обширными.
Потоки выполнения
Монолиты и компоненты развертывания могут выполняться в многопоточном режиме. Потоки выполнения не являются архитектурными границами или единицами развертывания, это способ организации планирования и выполнения задач. Они могут вообще не выходить за рамки компонента или охватывать сразу несколько компонентов.
Локальные процессы
Локальные процессы представляют более надежные физические архитектурные границы. Обычно локальный процесс запускается из командной строки или с помощью эквивалентного системного вызова. Локальные процессы выполняются на одном процессоре или группе процессоров (в многопроцессорной системе), но в разных адресных пространствах. Механизмы защиты памяти обычно не позволяют таким процессам совместно использовать одну и ту же область памяти, хотя для взаимодействий нередко используются сегменты разделяемой памяти.
Чаще всего локальные процессы взаимодействуют друг с другом посредством сокетов или других средств связи, поддерживаемых операционной системой, таких как почтовые ящики или очереди сообщений.
Каждый локальный процесс может быть статически скомпонованным монолитом или динамически компонуемой группой компонентов развертывания. В первом случае несколько монолитных процессов могут содержать одни и те же компоненты, скомпилированные и скомпонованные в них. Во втором — они могут совместно использовать динамически составляемые компоненты развертывания.
Локальный процесс можно считать своеобразным суперкомпонентом: процесс состоит из низкоуровневых компонентов и управляет их зависимостями с помощью динамического полиморфизма.
Стратегия разделения между локальными процессами остается той же, что для монолитов и двоичных компонентов. Зависимости в исходном коде направлены в одну сторону через границу и всегда в сторону высокоуровневого компонента.
Для локальных процессов это означает, что исходный код высокоуровневых процессов не должен содержать имен, физических адресов или ключей в реестре, соответствующих низкоуровневым процессам. Не забывайте, что главная архитектурная цель — сделать низкоуровневые процессы плагинами (сменными модулями) для высокоуровневых процессов.
Взаимодействия через границы локальных процессов связаны с обращением к системным вызовам, маршалингом и декодированием данных, а также переключением контекстов и обходятся умеренно дорого. Количество таких взаимодействий следует тщательно ограничивать.
Службы
Самыми надежными являются границы служб. Часто служба — это процесс, который запускается из командной строки или с помощью эквивалентного системного вызова. Службы не зависят от физического местоположения. Две взаимодействующие службы могут или не могут действовать на одном процессоре или группе процессоров в многопроцессорной системе. Службы предполагают, что все взаимодействия осуществляются по сети.
Взаимодействия через границы служб осуществляются очень медленно в сравнении с вызовами функций. Время между запросом и ответом может составлять от десятков миллисекунд до нескольких секунд. Взаимодействия следует ограничивать по мере возможностей. Взаимодействия на этом уровне должны учитывать возможность больших задержек.
В остальном к службам применяются те же правила, что и к локальным процессам. Низкоуровневые службы должны «подключаться» к высокоуровневым службам. Исходный код высокоуровневых служб не должен содержать никакой конкретной информации (например, URI) о низкоуровневых службах.
Заключение
Большинство систем, кроме монолитных, используют несколько стратегий разграничения. Система, состоящая из служб, может также иметь несколько локальных процессов. В действительности служба часто является всего лишь фасадом для нескольких взаимодействующих локальных процессов. Служба или локальный процесс чаще имеют форму монолита, составленного из исходных кодов компонентов, или группы динамически подключаемых компонентов развертывания.
Это означает, что границы в системе часто будут представлены смесью локальных границ (недорогих в пересечении) и границ, страдающих задержками.
