В каждом случае API определяется пограничными интерфейсами, принадлежащими компоненту, находящемуся уровнем выше.
Варианты, такие как English, SMS и CloudData, предоставляются полиморфными интерфейсами, определяемыми в API абстрактных компонентов и реализуемыми конкретными компонентами, которые обслуживают их. Например, предполагается, что полиморфные интерфейсы, объявленные в Language, будут реализованы в English и Spanish.

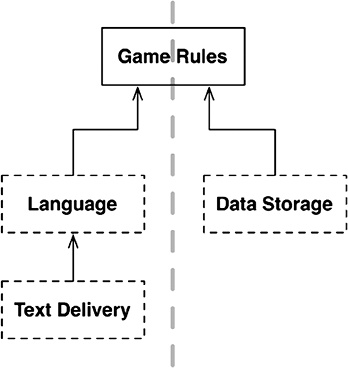

Эту диаграмму можно упростить, устранив все варианты и сосредоточившись исключительно на API компонентов, как показано на рис. 25.4.
Рис. 25.4. Упрощенная диаграмма
Обратите внимание, что диаграмма на рис. 25.4 ориентирована так, чтобы все стрелки указывали вверх. В результате компонент GameRules оказался вверху. Такая ориентация имеет определенный смысл, потому что GameRules содержит политики высшего уровня.
Рассмотрим направление движения информации. Ввод от пользователя передается через компонент TextDelivery снизу слева. Она поднимается вверх до компонента Language, где транслируется в команды, понятные GameRules. GameRules обрабатывает ввод пользователя и посылает соответствующие данные вниз, в компонент DataStorage справа внизу.
Затем GameRules посылает ответ обратно в компонент Language, который переводит его на соответствующий язык и возвращает пользователю через компонент TextDelivery.
Такая организация эффективно делит поток данных на два потока
[51]. Поток слева соответствует взаимодействию с пользователем, а поток справа — с хранилищем данных. Оба потока встречаются на вершине
[52], в компоненте GameRules — конечном обработчике данных, через который проходят оба потока.
Пересечение потоков

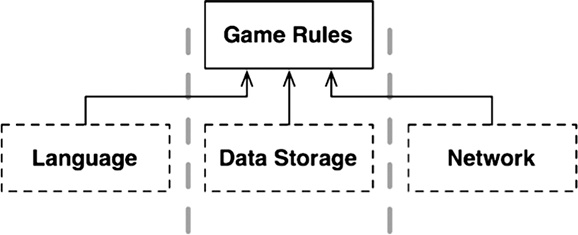

Всегда ли существует только два потока данных, как в данном примере? Нет, не всегда. Представьте, что мы захотели реализовать сетевой вариант игры «Охота на Вампуса», в которой участвует несколько игроков. В этом случае нам потребуется сетевой компонент, как показано на рис. 25.5. В данном случае поток данных делится на три потока, управляемых компонентом GameRules.
Рис. 25.5. Добавление сетевого компонента
То есть с ростом сложности системы структура компонентов может разбиваться на несколько потоков.
Разбиение потоков
Сейчас вы наверняка подумали, что все потоки в конечном счете встречаются на вершине диаграммы, в единственном компоненте. Ах, если бы все было так просто! Увы, действительность намного сложнее.
Рассмотрим компонент GameRules для игры «Охота на Вампуса». Часть игровых правил связана с механикой карты. Они знают, как соединены пещеры и какие объекты находятся в каждой пещере. Они знают, как переместить игрока из пещеры в пещеру и как генерировать события для игрока.

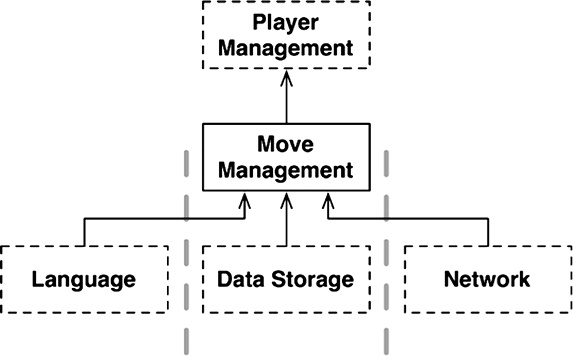

Но есть еще ряд политик на еще более высоком уровне — политик, которые управляют здоровьем персонажа и действием определенных событий. Эти политики могут вызывать ухудшение здоровья у персонажа или улучшать его, давая персонажу еду и питье. Низкоуровневые политики, отвечающие за механику перемещений, могут определять события для этой высокоуровневой политики, такие как FoundFood или FellInPit. А высокоуровневая политика могла бы управлять состоянием персонажа (как показано на рис. 25.6). В конечном итоге эта политика могла бы определять окончательный итог — победу или проигрыш в игре.
Рис. 25.6. Высокоуровневая политика управляет состоянием персонажа
Является ли это архитектурной границей? Нужно ли нам определить API, отделяющий MoveManagement от PlayerManagement? А давайте сделаем ситуацию еще интереснее и добавим микрослужбы.
Допустим, что мы получили массивную многопользовательскую версию игры «Охота на Вампуса». Компонент MoveManagement действует локально, на компьютере игрока, а PlayerManagement действует на сервере. PlayerManagement предлагает API микрослужбы для всех подключенных компонентов MoveManagement.

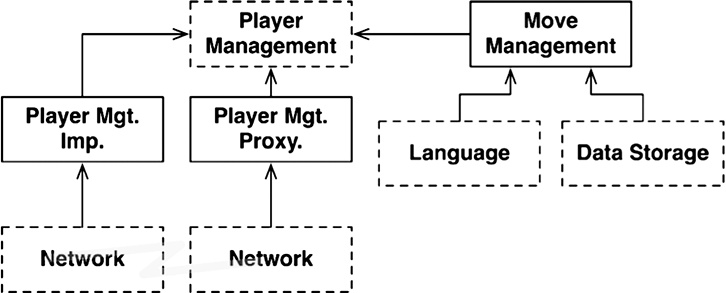

Диаграмма на рис. 25.7 представляет несколько упрощенное отражение этого сценария. Элементы Network в действительности немного сложнее, чем показано на диаграмме, но сама идея должна быть понятна. В данном случае между MoveManagement и PlayerManagement пролегает полноценная архитектурная граница.
Рис. 25.7. Добавление API микрослужб
Заключение
Что из всего этого следует? Почему я взял эту до абсурда простую программу, которую можно уместить в 200 строк кода на языке оболочки Kornshell, и развил ее до огромных размеров со всеми этими сумасшедшими архитектурными границами?
Этот пример призван был показать, что архитектурные границы существуют повсюду. Мы как архитекторы должны проявлять осторожность и проводить их, только когда они действительно нужны. Мы также должны помнить, что полная реализация границ обходится дорого.
В то же время мы должны помнить, что игнорирование границ может вызвать сложности в будущем — даже при наличии всеобъемлющего набора тестов и жесткой дисциплины рефакторинга.
Итак, что мы должны делать как архитекторы? Ответ едва ли удовлетворит вас. С одной стороны, некоторые очень умные люди много лет говорили нам, что мы не должны испытывать потребности в абстракциях. Это философия YAGNI: «You Aren’t Going to Need It» («Вам это не понадобится»). В этом есть определенная мудрость, поскольку излишнее усложнение конструкции часто намного хуже ее упрощения. С другой стороны, когда обнаруживается, что в том или ином месте действительно необходимо провести архитектурную границу, стоимость и риск ее добавления могут оказаться очень высокими.
