программой (рис. 29.4) называют слоем аппаратных абстракций (Hardware Abstraction Layer; HAL). Это не новая идея: она была реализована в персональных компьютерах еще в эпоху до Windows.

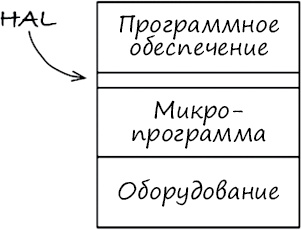

Рис. 29.4. Слой аппаратных абстракций
Слой HAL существует для программного обеспечения над ним, и его API должен приспосабливаться под потребности этого программного обеспечения. Например, микропрограмма может хранить байты и массивы байтов во флеш-памяти, а приложению требуется хранить и читать пары имя/значение с использованием некоторого механизма хранения. Программное обеспечение не должно заботиться о деталях хранения пар имя/значение во флеш-памяти, на вращающемся диске, в облаке или в основной памяти. Слой аппаратных абстракций (HAL) предоставляет услугу и не раскрывает программному обеспечению, как она работает. Реализация поддержки флеш-памяти — это деталь, которая должна быть скрыта от программного обеспечения.
Еще один пример: управление светодиодом привязано к биту GPIO
[59]. Микропрограмма может предоставлять доступ к битам GPIO, а слой HAL может иметь функцию Led_TurnOn(5). Это довольно низкоуровневый слой аппаратной абстракции. Давайте посмотрим, как повысить уровень абстракции с точки зрения программного обеспечения/продукта. Какую информацию сообщает светодиод? Допустим, что включение светодиода сообщает о низком заряде аккумулятора. На некотором уровне микропрограмма (или пакет поддержки платформы) может предоставлять функцию Led_TurnOn(5), а слой HAL — функцию Indicate_LowBattery(). Таким способом слой HAL выражает назначение услуги для приложения. Кроме того, уровни могут содержать подуровни. Это больше напоминает повторяющийся фрактальный узор, чем ограниченный набор предопределенных уровней. Назначение ввода/выводов GPIO — это детали, которые должны быть скрыты от программного обеспечения.
Не раскрывайте деталей об оборудовании пользователям HAL
Встраиваемое программное обеспечение с чистой архитектурой допускает возможность тестирования без целевого оборудования. Удачно спроектированный слой аппаратных абстракций (HAL) предоставляет тот шов, или набор, точек подстановки, которые облегчат тестирование без оборудования.
Процессор — это деталь
Когда сборка встраиваемого программного обеспечения производится с применением специализированного набора инструментов, в комплект часто входят заголовочные файлы с поддержкой дополнительных конструкций
[60]. Эти компиляторы часто допускают вольное обращение с языком C, добавляя новые ключевые слова для доступа к функциям процессора. Код выглядит как код на C, но он больше не является кодом на C.
Иногда компиляторы языка C, поставляемые производителем оборудования, поддерживают нечто, напоминающее глобальные переменные, дающие прямой доступ к регистрам процессора, портам ввода/вывода, таймерам, битам интерфейсов ввода/вывода, контроллерам прерываний и другим функциям процессора. Их удобно использовать для доступа ко всему перечисленному, но вы должны понимать, что код, использующий эти вспомогательные средства, больше не является кодом на языке C. Он не будет компилироваться для другого процессора или даже другим компилятором для этого же процессора.
Не хотелось бы думать, что производитель оборудования цинично привязывает ваш продукт к своему компилятору, поэтому будем считать, что он искренне желает помочь. Но теперь вам решать — как использовать эту помощь, чтобы не навредить себе же в будущем. Вам придется ограничить круг файлов, которым будет известно о нестандартных расширениях языка C.
Взгляните на следующий заголовочный файл, созданный для семейства ACME процессоров цифровой обработки сигналов:
#ifndef _ACME_STD_TYPES
#define _ACME_STD_TYPES
#if defined(_ACME_X42)
typedef unsigned int Uint_32;
typedef unsigned short Uint_16;
typedef unsigned char Uint_8;
typedef int Int_32;
typedef short Int_16;
typedef char Int_8;
#elif defined(_ACME_A42)
typedef unsigned long Uint_32;
typedef unsigned int Uint_16;
typedef unsigned char Uint_8;
typedef long Int_32;
typedef int Int_16;
typedef char Int_8;
#else
#error is not supported for this environment
#endif
#endif
Заголовочный файл acmetypes.h не следует использовать непосредственно, иначе ваш код окажется тесно связанным с процессорами ACME. Вы думаете, что если используете процессор ACME, то какой вред он может причинить? Все просто, вы не сможете скомпилировать свой код, не подключив этот заголовочный файл. А если подключить его и определить символ _ACME_X42 или _ACME_A42, целые числа будут иметь неправильный размер при тестировании за пределами целевой платформы. Какое-то время это может не вызывать никаких проблем, но однажды у вас может появиться желание перенести свое приложение на другой процессор, и тогда вы обнаружите, что задача сильно усложнилась из-за отказа от переносимости и ограничения на подключение файлов, знающих о процессорах ACME.
Вместо использования acmetypes.h следует попробовать пойти более стандартным путем и использовать stdint.h. Но как быть, если в состав целевого компилятора не входит файл stdint.h? Вы можете сами написать этот заголовочный файл. Файл stdint.h может использовать acmetypes.h, когда выполняется компиляция для целевой платформы:
#ifndef _STDINT_H_
#define _STDINT_H_
#include
typedef Uint_32 uint32_t;
typedef Uint_16 uint16_t;
typedef Uint_8 uint8_t;
typedef Int_32 int32_t;
typedef Int_16 int16_t;
typedef Int_8 int8_t;
