Еще один возможный вариант группировки: объединить представления и презентаторы в один файл .jar, а интеракторы, контроллеры и утилиты поместить в свои, отдельные файлы. Другой, еще более простой вариант группировки: создать два файла .jar — один с представлениями и презентаторами и другой со всем остальным.
Оставив эти возможности открытыми, позже мы сможем изменить способ развертывания системы, исходя из особенностей ее развития.
Управление зависимостями
Поток управления на рис. 33.2 движется справа налево. Входные данные поступают в контроллеры и затем обрабатываются интеракторами. Презентаторы форматируют результаты обработки и передают их представлениям для отображения.
Обратите внимание, что не все стрелки направлены справа налево. Фактически большинство из них направлено слева направо. Это объясняется тем, что архитектура следует правилу зависимости. Все зависимости пересекают архитектурные границы в одном направлении и всегда направлены в сторону компонентов, содержащих политики более высокого уровня.
Также отметьте, что отношения использования (открытые стрелки) совпадают с направлением потока управления, а отношения наследования (закрытые стрелки) направлены против потока управления. Это отражает использование принципа открытости/закрытости, который требует, чтобы зависимости были направлены в правильном направлении и изменения в низкоуровневых деталях не затрагивали высокоуровневые политики.
Заключение
Диаграмма архитектуры на рис. 33.2 включает разделение по двум измерениям. Первое — разделение на основе действующих лиц согласно принципу единственной ответственности; второе соответствует правилу зависимости. Цель обоих — разделить компоненты, изменяющиеся по разным причинам и с разной скоростью. Причины в данном случае соответствуют действующим лицам, а скорости — разным уровням политик.
После структуризации кода таким способом появляется возможность смешивать и распределять его по единицам развертывания как угодно. Вы сможете группировать компоненты в любые единицы развертывания, имеющие смысл, и менять правила группировки с изменением условий.
Глава 34. Недостающая глава
Автор: Симон Браун (Simon Brown), 2 марта 2017
Все советы, которые вы прочитали к настоящему моменту, безусловно, помогут вам проектировать замечательные приложения, состоящие из классов и компонентов с четко определенными границами, понятными обязанностями и управляемыми зависимостями. Но как всегда, дьявол кроется в деталях реализации, и действительно, очень легко споткнуться о последнее препятствие, если не уделить ему должного внимания.
Представим, что мы строим книжный онлайн-магазин и один из вариантов использования, который нам предлагается внедрить, — возможность просмотра клиентами состояния своих заказов. Пример, следующий ниже, описывается с позиции языка Java, однако принципы в равной степени применимы к другим языкам программирования. Отложим пока чистую архитектуру в сторону и рассмотрим несколько подходов к проектированию и организации кода.
Упаковка по уровням
Первый и самый простой, пожалуй, подход — организация традиционной многоуровневой архитектуры, в которой код разделяется по функциональному признаку. Этот подход часто называют «упаковкой по уровням». На рис. 34.1 показано, как могла бы выглядеть соответствующая UML-диаграмма классов.

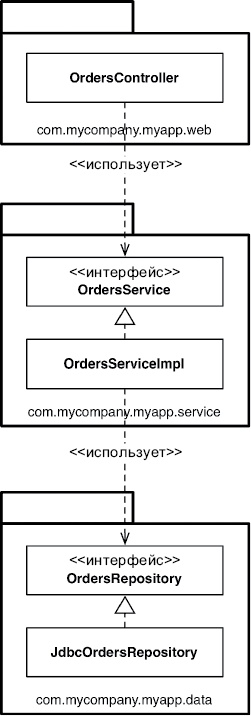

Рис. 34.1. Упаковка по уровням
В такой типичной многоуровневой архитектуре один уровень выделяется для веб-кода, один уровень — для «бизнес-логики» и один уровень — для работы с хранилищем данных. Иными словами, горизонтальные уровни используются как способ группировки по подобию. В «строгой многоуровневой архитектуре» уровни должны зависеть только от следующего смежного уровня. В Java уровни обычно реализуются в виде пакетов. Как показано на рис. 34.1, все зависимости между уровнями (пакетами) направлены вниз. В этом примере у нас имеются следующие Java-типы:
• OrdersController: веб-контроллер, иногда что-то вроде MVC-контроллера из Spring, обрабатывающего запросы из Веб.
• OrdersService: интерфейс, определяющий «бизнес-логику», связанную с заказами.
• OrdersServiceImpl: реализация службы заказов
[63].
• OrdersRepository: интерфейс, определяющий порядок доступа к информации о заказах в хранилище.
• JdbcOrdersRepository: реализация интерфейса хранилища.
В своей статье Presentation Domain Data Layering
[64] («Многоуровневая организация: представление, бизнес-логика, данные») Мартин Фаулер написал, что такая трехуровневая организация отлично подходит для начального этапа. И он не одинок. Во многих книгах, руководствах, курсах и примерах кода демонстрируются способы создания многоуровневой архитектуры. Это очень быстрый способ без особых затруднений создать и запустить что-то. Проблема, как указывает Мартин, в том, что с ростом масштаба и сложности программного обеспечения трех больших слоев кода оказывается недостаточно и приходится задумываться о более дробной организации.
Другая проблема, как уже сказал «дядюшка Боб»
[65], — многоуровневая архитектура не кричит о своем практическом назначении. Поместите рядом код двух многоуровневых архитектур из разных предметных областей, и они почти наверняка будут выглядеть пугающе похожими: веб-интерфейсы, службы и хранилища. Многоуровневые архитектуры страдают еще от одного большого недостатка, но мы поговорим о нем позже.
Упаковка по особенностям
Другой вариант организации кода — «упаковка по особенностям». Это разделение по вертикали, основанное на объединении связанных особенностей, предметных понятий и общих корней (если использовать терминологию предметно-ориентированного проектирования). В типичных реализациях, которые мне доводилось видеть, все типы помещаются в один Java-пакет, имя которого отражает идею группировки.
