Память
Память поделена на множество ячеек. Каждая хранит крошечный объем данных и имеет числовой адрес. Чтение или запись данных в памяти выполняется посредством операций, которые воздействуют на одну ячейку за раз. Чтобы прочитать ячейку памяти или произвести запись в нее, мы должны передать ее числовой адрес (рис. 7.1).

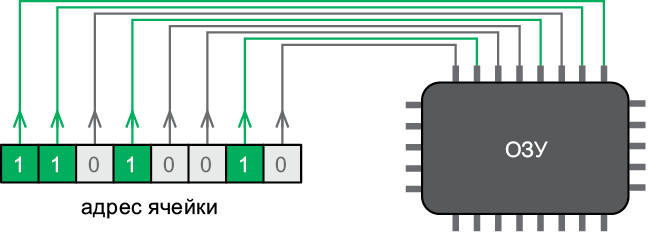

Рис. 7.1. Сообщение для ОЗУ выполнить операцию в ячейке № 210 (11010010)
Поскольку память является электрической схемой, мы передаем адреса ячеек по проводам в виде двоичных чисел
[69]. Каждый провод передает двоичную цифру. Высокое напряжение соответствует сигналу «единица», низкое — сигналу «ноль».

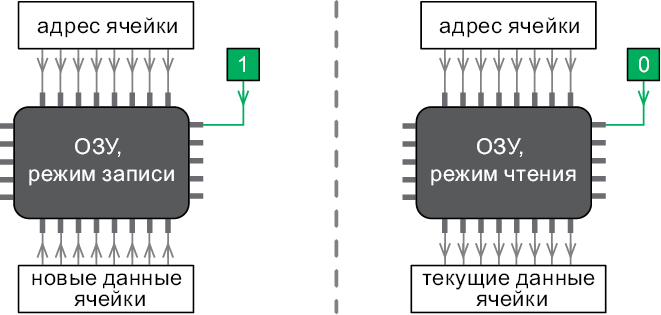

Рис. 7.2. Память может работать в режиме чтения или записи
Память способна выполнить с адресом ячейки две операции: получить хранящееся в ней значение или записать новое. Память имеет специальный входной контакт для установки ее рабочего режима (рис. 7.2).
Каждая ячейка памяти хранит 8-разрядное двоичное число, которое называется байтом. В режиме чтения память получает хранящийся в ячейке байт и выводит его по восьми проводам, которые передают данные (рис. 7.3).
Когда память находится в режиме записи, она получает байт по этим проводам и записывает его в указанную ячейку (рис. 7.4).
Группа проводов, используемых для передачи одинаковых данных, называется шиной. Восемь проводов для передачи адресов формируют адресную шину. Другие восемь, используемых для передачи информации в ячейки памяти и обратно, формируют шину данных. Адресная шина является однонаправленной (используется только для получения данных), а шина данных — двунаправленной (используется для отправки и для получения данных).
Рис. 7.3. Чтение числа 32 из ячейки с адресом 211

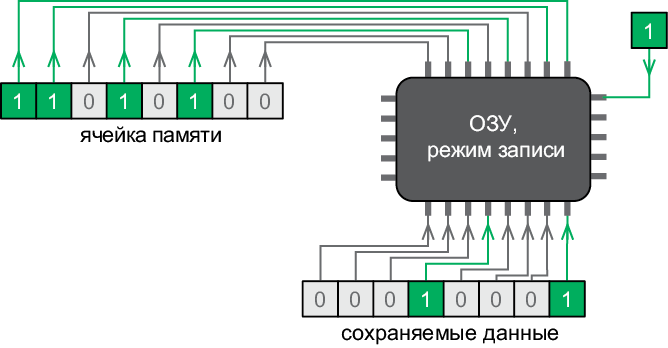

Рис. 7.4. Запись числа 33 в ячейку с адресом 212
В любом компьютере ЦП и ОЗУ постоянно обмениваются данными: процессор выбирает команды и данные из памяти и иногда сохраняет туда данные для вывода и промежуточные результаты вычислений (рис. 7.5).

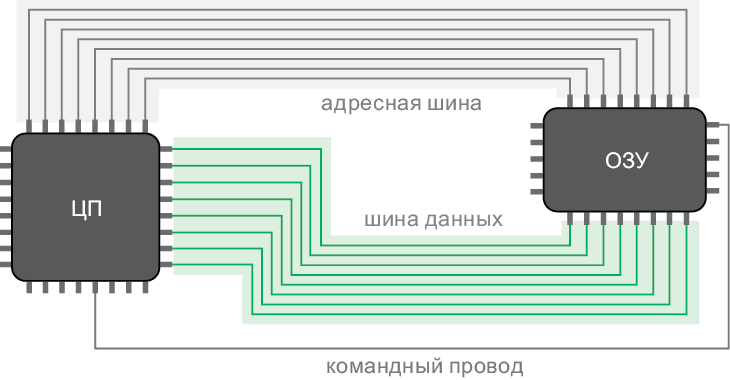

Рис. 7.5. ЦП подключен проводами к ОЗУ
Процессор
Центральный процессор имеет несколько ячеек внутренней памяти, которые называются регистрами. Он может выполнять простые математические операции с числами, хранящимися в этих регистрах. Он также может перемещать данные между регистрами и ОЗУ. Вот примеры типичных операций, которые приходится исполнять центральному процессору:
• скопировать данные из ячейки памяти № 220 в регистр № 3;
• сложить число в регистре № 3 с числом в регистре № 1.
Набор всех операций, которые может выполнять ЦП, называется его набором команд. Каждой операции в наборе команд присвоено число. Машинный код по существу — последовательность чисел, представляющих операции центрального процессора. Они хранятся в виде чисел в ОЗУ. Мы сохраняем входные/выходные данные, промежуточные результаты и машинный код — все вперемешку — в ОЗУ
[70].
Рис. 7.6 показывает, как некоторым процессорным командам ставятся в соответствие числа в том виде, в котором они приводятся в руководствах по ЦП. По мере совершенствования технологии производства процессоры стали поддерживать дополнительные операции. Набор команд современных ЦП огромен. Однако самые важные операции существовали уже несколько десятилетий назад.

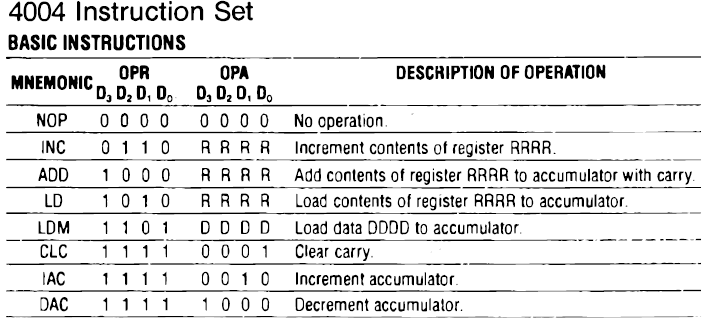

Рис. 7.6. Часть технического описания Intel 4004, показывающая, как операциям ставятся в соответствие числа. Это был первый в мире ЦП, выпущенный в 1971 году
ЦП работает в бесконечном цикле, постоянно выбирая и исполняя команды из памяти. В ядре цикла находится регистр PC, или счетчик команд
[71]. Это специальный регистр, который хранит адрес памяти следующей исполняемой команды. Вот что делает ЦП:
1) выбирает команду в адресе памяти, заданном регистром PC;
2) увеличивает PC на 1;
3) выполняет команду;
4) возвращается к шагу 1.
Когда ЦП включается, PC присваивается значение по умолчанию, то есть адрес первой команды, выполняемой машиной. Это обычно неизменяемая встроенная программа, ответственная за загрузку основных функций компьютера
[72].
После включения ЦП начинает выполнять этот бесконечный цикл выборки и исполнения, пока вы не выключите компьютер. Однако если бы ЦП мог выполнять только упорядоченный, последовательный список операций, то компьютер был бы не более чем продвинутым калькулятором. ЦП удивителен, потому что ему можно поручить записать новое значение в регистр PC, заставив процесс исполнения команд выполнить переход — «перепрыгнуть» куда-то в другое место в памяти. Такое ветвление может быть условным выражением. Например, команда ЦП может сообщить: «Записать в PC адрес № 200, если регистр № 1 хранит ноль». Это позволяет компьютерам выполнять операторы, подобные следующему:
