Теперь представим стопку с сотней фотографий выключенного светодиода и пролистаем ее: мы увидим выключенный светодиод. Что произойдет, если мы заменим один из снимков включенным светодиодом? Нам покажется слабое свечение. Заменим большее количество снимков: если бы мы имели пятьдесят снимков включенного светодиода и пятьдесят фото выключенного светодиода, тогда нам казалось бы, что светодиод горит наполовину.

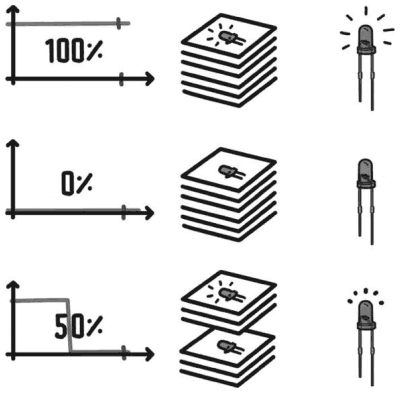

Рис. 2.30. ШИМ-сигналом легко регулировать интенсивность света светодиода
Этот эффект в электронике получают с помощью сигнала, называемого ШИМ-сигнал (широтно-импульсная модуляция). Это электрический сигнал, который принимает либо значение 0 В, либо максимальное, то есть сигнал либо «включен», либо «выключен». Последовательность повторяется очень быстро в течение одной секунды, эффект не замечается человеческим глазом так же, как и в кино!
ШИМ-сигналы легко создать при помощи микроконтроллеров или с помощью интегральных схем.
Конденсаторы
Конденсаторы – это компоненты, способные накапливать электрические заряды. Они изготовлены в форме «сэндвича», сделанного из двух слоев проводящего материала, пластин, вмещающих изолирующий слой (иногда это просто воздух), называемый диэлектриком. В этом элементе нет контакта между частями и, следовательно, через него не протекает ток! Так и происходит в рабочем режиме, при постоянном токе. При использовании транзисторов либо при переменном токе конденсаторы ведут себя как специальные резисторы. На пластинах, из-за действия приложенных токов и напряжений, накапливаются заряды, положительные на одной стороне и отрицательные на противоположной. «Странное» поведение обусловлено изменением зарядов на пластинах. Способность удерживать заряд на пластинах называется емкость и выражается в фарадах (Ф), в честь английского физика Майкла Фарадея, жившего в начале XIX века. Емкость конденсаторов имеет очень широкий диапазон значений, начиная от тысяч микрофарад (мкФ) в конденсаторах, используемых в крупных источниках питания или усилителях, до пикофарад (пФ) в компонентах, используемых для радио и компьютеров. Конденсатор можно сравнить со стаканом, способным накапливать небольшое количество воды. На самом деле конденсатор больше похож на стакан с небольшим отверстием, через которое вода постепенно вытекает из стакана. Отверстие представляет собой потери заряда, которые неизбежно присутствуют в элементе.

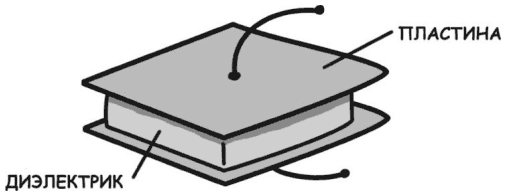

Рис. 2.31. Изображение структуры конденсатора, в котором видны пластины и диэлектрик
Если мы подадим переменный ток на конденсатор, он будет вести себя как резистор: с увеличением частоты его сопротивление будет уменьшаться все больше и больше, пока не станет почти нулевым. Правильный термин, однако, это не сопротивление, а реактанс (реактивное сопротивление), который по-прежнему выражается в омах. Формула для определения реактивного сопротивления конденсатора при определенной частоте:
В формуле необходимо указать частоту колебаний тока в герцах, а значение емкости конденсатора в фарадах; постоянная Пи равна 3,14.
Давайте посмотрим, сколько составит реактивное сопротивление для 1 мкФ (10−6) при 50 Гц.
При частоте 1 кГц (103):
При частоте 100 кГц (105):
Различение конденсаторов
Конденсаторы изготавливают с использованием различных технологий, которые отличаются друг от друга типом используемого материала для диэлектрика: это может быть керамика, пластик, бумага, специальные жидкости и металлы. Некоторые конденсаторы имеют полярность, которую необходимо соблюдать, чтобы не повредить компонент. На корпусе написана полезная информация для соблюдения значений, максимального рабочего напряжения, а также для определения полярности. Важно соблюдать максимальное рабочее напряжение, в противном случае вы рискуете повредить компоненты, продырявив диэлектрик. Гораздо сложнее определить значение конденсатора. Конденсаторы из различных материалов имеют разную форму, внешний вид и требования к эксплуатации. По сравнению с резисторами конденсаторы имеют гораздо более высокие погрешности (около 10 % и больше), и их реальное значение может сильно отличаться от номинального значения.
Самыми простыми для использования являются электролитические конденсаторы, которые содержат в себе диэлектрик, смоченный в жидком растворе. Они имеют цилиндрическую форму; их напряжение, мощность и полярность печатаются на упаковке. Этот тип конденсаторов обладает довольно широким диапазоном значений емкости от нескольких долей микрофарада до нескольких тысяч микрофарад.
Рис. 2.32. Разные типы конденсаторов: керамический дисковый, электролитический, лавсановый и танталовый
Символ конденсатора напоминает две пластины с диэлектриком между ними. Если конденсатор имеет полярность, на его символе рядом с пластиной ставится знак «плюс».
Керамические дисковые конденсаторы очень распространены, они имеют небольшие размеры, не обладают полярностью и их значения колеблются от нескольких пикофарад (пФ) до сотен тысяч пикофарад. На их корпусе напечатан код, указывающий мощность и погрешность. Мы можем найти надпись 102k, что указывает на емкость, равную «10», к которой мы должны добавить два нуля, то есть 1000 пФ, так как емкость всегда выражается в пикофарадах. Буква к указывает на то, что погрешность составляет 10 %.

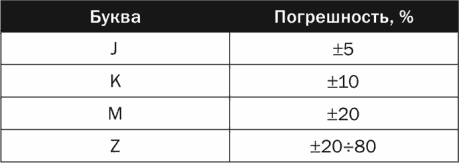

Таблица 2.3. Погрешность лавсановых конденсаторов
Запятые могут быть заменены точкой, буквой «Р» или буквой, используемой для указания погрешности. Чтобы устранить все сомнения, стоит вооружиться мультиметром, способным также измерять емкость конденсаторов!
