Орудие – это не только сама пушка, гаубица или мортира. Это боевая единица артиллерии.
В комплект орудия входили:
– орудийный ствол, наложенный на лафет;
– передок;
– лошадиная упряжка;
– зарядные ящики;
– орудийная прислуга.
Орудийный ствол – главная часть орудия. Отливали его из "артиллерийской бронзы" – сплава из 90 частей меди и 10 частей олова. Чугун и сталь не годились. Чугун хрупок и тяжел. В стали во время плавки выделялись пузырьки газов, из-за чего при остывании получались внутренние пустые раковины. Такие стволы были непрочными и разрывались при стрельбе. Бронза же легка и пластична. Поврежденный бронзовый ствол легко перелить в новый. Вдобавок, он не ржавеет.
По бокам ствола выступали в стороны цилиндры-цапфы. Они служили опорой о лафет и позволяли поворачивать ствол вверх-вниз при наводке орудия на цель. Казенная (задняя) часть ствола делалась утолщённой, чтобы выдерживать наибольшее давление пороховых газов в ещё малом объёме ствола в начальный момент выстрела.

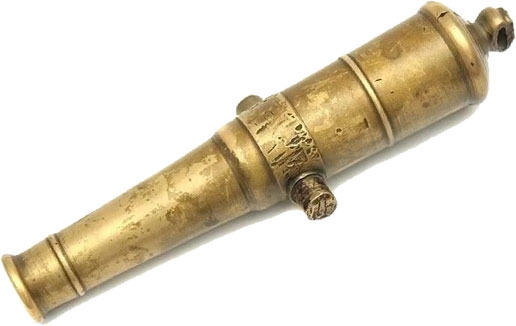

Рис. 2–30. Бронзовый орудийный ствол
Для поджигания боевого заряда служил запальный канал (затравка). В него перед выстрелом вставляли тростниковую запальную трубку, начинённую пороховой массой (скорострельную трубку). По команде "Пали!" к ней подносили фитиль, и орудие стреляло. А полная команда звучала примерно так: «Батарея!… Огонь! (приготовить фитили)…Пали!» Кстати, эта команда до сих пор сохранилась на флоте. Но её немного сократили, и она звучит: "Пли!".

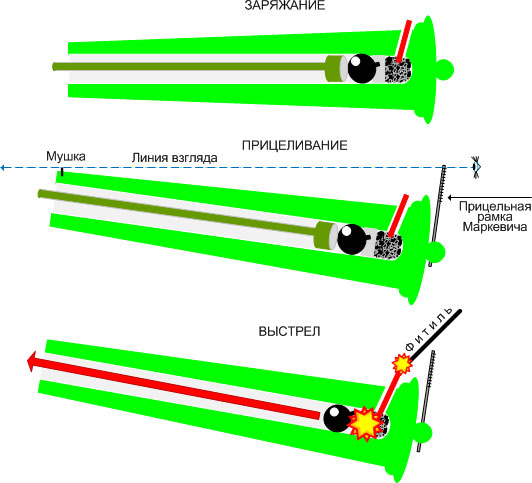

Рисунок 2–31. Заряжание – прицеливание – выстрел
От бронзы отказались во второй половине XIX века, когда появились нарезные орудия. Скорость снарядов возросла, от чего мягкие бронзовые стволы быстро изнашивались. Но к этому времени научились варить сталь без раковин, и стволы начали катать из неё.
Калибр стволов, и вообще орудий, измерялся в фунтах. В русской армии это был артиллерийский фунт (около 480 г), введенный Петром I. Образцом артиллерийского фунта служило чугунное ядро диаметром 2 дюйма (50,8 мм).
К 1812 году на вооружении полевой артиллерии находились стандартные 3, 6, 12-фунтовые и полупудовые орудия. В 1877 году русская армия перешла на измерение калибров по диаметру ствола в дюймах. С 1918 г. калибр измеряется в миллиметрах. Попробуйте и вы пересчитать калибры из фунтов (арт. фунт = 480 г) и дюймов (2,54 см) в миллиметры через формулу объёма шара (чугунного ядра) и удельную массу чугуна (7 г/куб. см). При правильном пересчёте должны получиться распространённые калибры советской и современной российской артиллерии: 76, 122 и 152 миллиметров.
Лафет – двухколесный деревянный станок под ствол. Получался лёгким, но не очень прочным, и часто выходил из строя. Поэтому полагалось иметь один запасный лафет на несколько орудий.
Передок – двухколесный станок, облегчавший лошадям перевозку орудия. Лафет прицеплялся к передку и опирался на него. Лошадям оставалось только катить орудие. Надобность в передках отпала, когда на смену лошадям пришли тракторы, артиллерийские тягачи и автомобили.

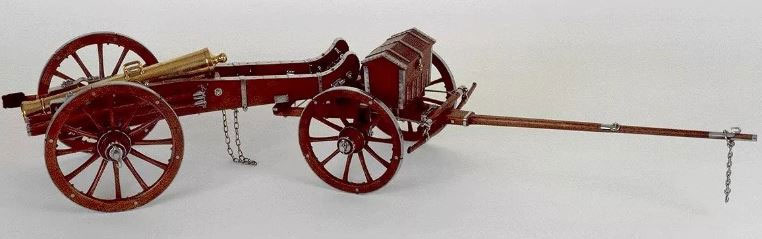

Рисунок 2–32. Орудие на передке
Зарядные ящики служили для перевозки и хранения орудийного боекомплекта: снарядов и пороховых зарядов. Для легкого орудия хватало одного ящика на передке, а к тяжелому полагались три и больше.
Заряды. При заряжании пушки ее нельзя поставить вверх стволом и засыпа́ть порох, как в ружьё. Поэтому орудийные заряды отмерялись заранее и хранились в картузах – шерстяных или холщовых мешочках. Картуз легко вкладывался в ствол. В орудия крупных калибров заряды и снаряды заряжались раздельно, а в малокалиберные – общим картузом.

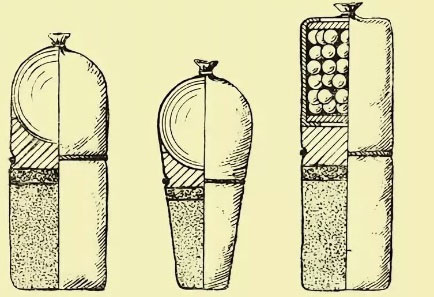

Рисунок 2–33. Картузные заряы со снарядами: ядром и картечью. Средний – к единорогу Шувалова (присмотритесь к стволу в правой части рисунка 2–29-А).
Лошадиная упряжка для легких орудий состояла из 2–4 лошадей, а для тяжелых – из 6 и больше. Кроме них имелись дополнительные лошади для помощи упряжкам при переходе через препятствия. Они назывались «заводными», потому что их заводили сначала к одному орудию, потом к другому, пока вся батарея не выбиралась на хорошую дорогу Не каждая лошадь годилась для службы в артиллерии, но это особый рассказ.
Рисунок 2–34. Лошадиная упряжка с орудием и зарядным ящиком на передке.
Артиллерийская прислуга легких орудий составляла 6–10 человек, тяжелых – до 15-ти.
2.2.4. Снаряды
Солдатушки, бравы ребятушки, кто же ваши детки?
Наши детки пули-ядра метки.
Вот, кто наши детки!
Снаряды были нескольких типов: ядра, гранаты, брандкугели и картечи.
Ядро – сплошной чугунный шар. Легко выводило из строя орудия противника и разрушало его укрепления. Так, ядро русской 12-фунтовой пушки с 800 метров пробивало свежий земляной вал толщиной 2 метра, а с 300 метров – деревянный сруб толщиной 80 сантиметров. Применялось и для стрельбы по густым колоннам войск. Входило в боекомплект пушки.
Граната – это полый чугунный шар, начинённый порохом. В него вставлялась запальная трубка с пороховой смесью. При выстреле смесь загоралась от высокой температуры в стволе и медленно горела, пока граната летела к цели. Когда огонь доходил до заряда, граната взрывалась.

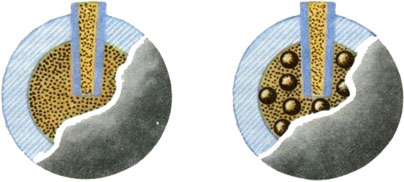

Рисунок 2–35. Типы гранат
Главное при стрельбе гранатами заключалось в том, чтобы правильно определять время горения трубки и отрезать её на нужную длину. При стрельбе по войскам гранаты должны взрываться в воздухе и поражать цели осколками. Значит, трубки надо отрезать покороче. А для разрушения укреплений – подлиннее. Потому что гранаты должны успеть зарыться в землю, так разрушения сильнее. Граната весом более пуда называлась бомбой. Входила в боекомплект гаубиц, мортир и единорогов.
