В Нью-Йорке много потрясающих небоскребов, а башни-близнецы Всемирного торгового центра (открытого в 1973 году) были одними из культовых символов города. Визуально обе башни казались очень простыми – ровные квадраты с высоты птичьего полета высотой в 110 этажей. В каждой башне была массивная сердцевина из стальных колонн. Но этот позвоночник не отвечал за устойчивость башен – для этого на них был особый «панцирь» с функцией экзоскелета.


Built. Неизвестные истории известных зданий

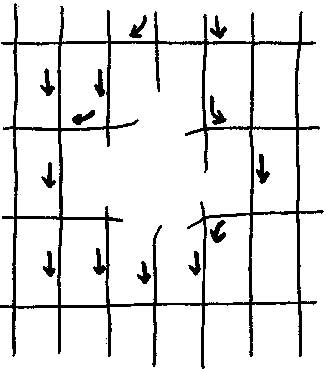

Нагрузка находит новые точки приложения, и силы распределяются на соседние части каркаса


Вертикальные колонны, расположенные в метре друг от друга по всему периметру квадрата, соединялись балками на каждом этаже. Балки и колонны вместе образовывали прочный каркас, подобный каркасу «Корнишона», который мы рассматривали ранее, только с огромными прямоугольниками вместо треугольников. Соединения между балками и колоннами были очень прочными. Такой внешний скелет защищал здание от ветра.

Когда в башни врезались самолеты, в экзоскелете образовались огромные прорехи. Они разрушили много колонн и балок. На самом деле инженеры учитывали возможность того, что башню может задеть самолет. Они продумывали, что случится, если «Боинг-707» (самый большой коммерческий самолет на момент постройки зданий) врежется в здание, и производили соответствующие расчеты. Балки и колонны сконструировали с очень прочными соединениями, так что, даже если часть каркаса пострадает, нагрузке будет куда распределиться: она уйдет на соседние с повреждением части каркаса (здесь учтен принцип предотвращения несоразмерного разрушения, который инженеры используют после случая в «Ронан-Поинт»).

Самолеты, которые врезались в башни-близнецы, не были «Боингами-707», на основании габаритов которых инженеры делали расчеты за 30 лет до трагедии. Это были более крупные модели «767», и в них было больше топлива. При столкновении топливо загорелось, и из-за состава топлива, деталей самолетов, столов и других горючих предметов в здании стальные колонны раскалились. При нагревании сталь начинает плохо себя вести: крошечные кристаллики, из которых состоит материал, приходят в возбуждение и начинают двигаться, из-за чего прочные соединения между ними расслабляются. Расслабленные соединения делают металл мягким. Поэтому горячая сталь слабее холодной стали и не может выдерживать ту же нагрузку. 11 сентября на колонны, соседние с местами повреждения, пришлась большая нагрузка, потому что на них воздействовала не только та же сила, что и обычно, но и та, которая перераспределилась с их пострадавших соседей. Стальные колонны и горизонтальные балки были обработаны специальной краской с минеральными волокнами, которые защищали сталь от возгораний и перегрева. Но крушение самолета и осколки мусора повредили слой защитной краски, из-за чего большие участки стали оказались незащищенными. Температура колонн по периметру башни поднялась еще выше.

Стальные колонны в сердцевине тоже неестественно перегрелись. От остального здания сердцевину отделяли два слоя гипсокартона (панелей из гипсовой штукатурки, зажатой между двумя плотными листами картона). Смысл был в том, что в случае пожара огонь не сможет проникнуть в сердцевину через эти два слоя, так что люди смогут пройти в безопасную зону и эвакуироваться из здания по лестнице. Но гипсокартон оказался поврежден, из-за чего колонны в сердцевине оказались подвержены огню, и предполагаемый безопасный путь эвакуации оказался заблокирован.

Колонны становились все слабее и слабее, и, когда температура достигла 1000°C, они не выдержали. Они больше не выдерживали нагрузку и стали гнуться.

В конце концов колонны совсем обрушились, и часть здания над ними оказалась уязвима к воздействию гравитации. Этаж над упавшими колоннами рухнул. А этаж, на который он приземлился, не выдержал такой нагрузки и тоже обрушился. Этажи рушились один за другим, как кости домино, и катастрофа Кэннинг-Тауна повторилась, только в гораздо более поразительных масштабах – этажи обрушились, а за ними и обе башни. Противопожарная защита – краска и слои гипсокартона – не соответствовала масштабам и интенсивности возгорания.

С того дня проектирование небоскребов сильно изменилось. Теперь мы следим за тем, чтобы пути эвакуации были защищены более надежно. Легче всего этого добиться, если строить сердцевину здания из бетона, а не из стали, так что между огнем и безопасной зоной будет не слабая гипсокартонная стена, а прочная бетонная.

Бетон не является хорошим проводником: он плохо проводит тепло, а это значит, что ему нужно больше времени на нагревание. Однако для укрепления бетона в него вставляют стальную арматуру. Вот она как раз хорошо проводит тепло, и это создает инженерам проблемы. При пожаре стальная арматура накаляется, и тепловая энергия быстро распространяется по всей длине прутьев, а бетон вокруг них медленно нагревается. Горячая сталь расширяется быстрее, чем более холодный бетон, из-за чего внешние слои бетона трескаются и лопаются. По этой же причине трескаются стаканы из толстого стекла, если налить в них горячую воду: внутренний слой стекла сильно нагревается и расширяется, а внешний остается холодным, потому что стекло, как и бетон, плохо проводит тепло. Поскольку внутренний слой расширяется и создает дополнительную нагрузку на внешний, внешний слой трескается.

Благодаря экспериментам и испытаниям мы знаем, сколько времени нужно на то, чтобы бетон передал тепло стальной арматуре, и сколько нужно на нагревание арматуры, которая повредит бетон. Поэтому мы помещаем арматуру настолько глубоко в слой бетона, чтобы успеть потушить пожар до того, как внешний слой бетона треснет. Благодаря этому у людей будет достаточно времени, чтобы покинуть здание по эвакуационному пути внутри бетонной сердцевины, а пожарные успеют взять пламя под контроль, пока здание не рухнуло. Чем выше и больше здание, тем дольше эвакуация, и тем глубже сталь должна находиться в бетоне. Всего несколько сантиметров играют важную роль.

Поэтому бетонная сердцевина выполняет двойную функцию: противостоит силе ветра, воздействующей на здание, и предоставляет людям безопасный маршрут эвакуации. Сегодня, даже если для сопротивления ветру используется экзоскелет (что означает, что для этого не обязательно строить сердцевину), мы все равно строим внутри здания бетонные стены, чтобы обеспечить надежную эвакуацию. Уровень противопожарной защиты стальных колонн и балок тоже значительно вырос: огнеупорные доски и огнеупорная краска (которая при нагревании расширяется и изолирует металл) сейчас гораздо надежнее, чем прежде. Они предотвращают слишком быстрое нагревание стали, так что она остается твердой.

Извлекать уроки из катастроф – один из фундаментальных принципов инженерии: постоянное совершенствование технологий является частью работы инженера, и таким образом новые постройки становятся лучше, прочнее и безопаснее, чем прежние. Благодаря подобным урокам мы можем предсказать, что произойдет при повреждении колонн, и принять меры, чтобы здание не обрушилось. Бомбейскую фондовую биржу построили так, что, даже несмотря на то, что часть здания в непосредственной близости к взрыву сильно пострадала, нагрузка, которую она несла, перераспределилась на другие его части. Поврежденная зона сохранила устойчивость, потому что была прочно соединена с остальной структурой, так что, в отличие от дома в «Ронан-Поинт», верхние этажи не обрушились вниз. Стальная арматура внутри бетонных стен и колонн сохранила прочность, несмотря на пожар, который разразился после взрыва.
