2. Чтобы создать «внутри», сделайте большую полую конструкцию и поселитесь там.
3. Если ваша конструкция уютна и сделана из подходящего материала, то жить внутри будет приятно и она не рухнет вам на голову. Это и называется «архитектура».
Окей, теперь, когда мы вошли в курс дела, я могу представить вам важного вспомогательного персонажа
[34] в истории треугольника — балку. Если вы архитектор, стремящийся избежать (А) пирамидальных монолитов и (Б) обваливающихся потолков, то балки, скорее всего, станут важным фактором в процессе создания ваших конструкций.
Полезное действие балки заключается в том, что она превращает вертикальные силы в горизонтальные

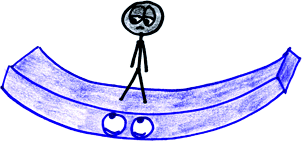

[35]. Например, представьте себе доску, перекинутую через ров. Когда вы встанете на эту доску, ваш вес потянет ее вниз. Но настоящая опора не внизу — она на концах доски, где та упирается в землю. Сила, приложенная в центре, распределяется вдоль доски.
Есть лишь одна проблема: балки неэффективны.
Архитектура, как и сама жизнь, вся строится на управлении напряжением. В то время как жизнь напрягает нас разнообразно (дедлайны, воспитание детей, разряжающийся телефон и т. д.), строительная конструкция испытывает всего два вида напряжений: растяжение и сжатие. Растяжение удлиняет объект, сжатие — укорачивает. Каждый вид напряжения имеет свои особенности, и разные материалы выдерживают их по-разному. Бетон может выдерживать фантастические степени сжатия, но при растяжении крошится. С другой стороны, стальные тросы могут выдержать невероятное растяжение, но прогибаются при малейшем сжатии.

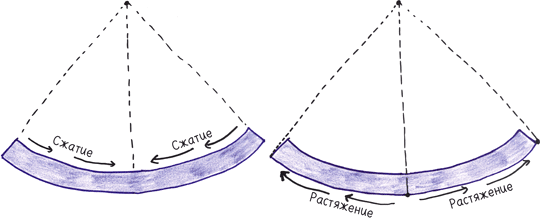

А теперь представьте, что балка проседает под нагрузкой. Она выгибается в улыбку (или скорее гримасу). Какова природа этой деформации — растяжение или сжатие?
Ответ: и то и другое. Посмотрите на верхнюю часть балки: она становится короче нижней; так бегун на той круговой дорожке, что ближе всего к центру стадиона, преодолевает наименьшее расстояние. Таким образом, ее материал подвергается сжатию. Теперь взгляните вниз; вспомните, что бегун на самой дальней дорожке от центра преодолевает наибольшее расстояние; так и нижняя часть балки становится длиннее верхней части, и, таким образом, ее материал испытывает растяжение.
Все еще не о чем тревожиться: многие материалы, такие как дерево, легко выдерживают и растяжение, и сжатие. Проблема не в том, что на балку действует два вида напряжения; проблема в том, что бóльшая часть балки не испытывает никакого напряжения.
Посмотрите на центральную часть балки. На полпути между сжатием наверху и растяжением внизу средняя часть балки не испытывает абсолютно никакого напряжения. Ее изгиб — беззаботная улыбка пацана, который игнорирует ваш призыв о помощи. Материал средней части балки растрачен впустую, это не лучше, чем бесполезная масса пирамиды. Обычная балка действует вполсилы, как ленивый школьник, который напрягается на 50 %.
Любой учитель знает, какая фраза здесь должна последовать: «Так никуда не годится». В архитектуре каждая унция имеет значение, строите ли вы башню, щекочущую небеса, мост через каньон или захватывающие дух американские горки.
Будьте уверены: архитекторы не дураки
. У них есть план.
4. Форма сопротивления
Я сказал, что архитекторы не дураки? Возможно, мне придется взять свои слова обратно, когда вы услышите, как они решили эту проблему. Из-за того, что верхняя и нижняя части балки принимают на себя все напряжение, пока средняя часть паразитирует на их усилиях, блестящее решение, найденное архитекторами, состояло в том, чтобы изготавливать балки без средних частей.
Не стоит восклицать; я все прекрасно понимаю. Балка без средней части представляет собой две отдельные балки, и это так себе решение.

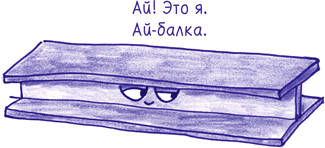

Если только не… вырезать небольшую часть из середины балки. Вы оставляете бóльшую часть материала по краям и тонкий соединительный слой посредине
[36]. В результате поперечное сечение балки напоминает латинскую букву I («Ай»); поэтому она называется Ай-балка
.

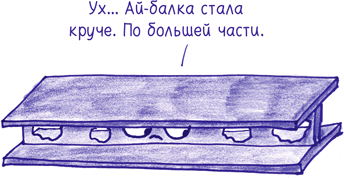

Хорошее начало. Но у нас все еще остается потраченный впустую материал в центре. Поэтому мы запускаем вторую фазу плана архитекторов: просверливаем отверстия в центральной части балки.
Каждое отверстие экономит драгоценные ресурсы, при этом мы почти ничего не теряем в прочности. Чем больше отверстий, тем больше материала мы экономим, и это означает, что лучше всего изрешетить центральную часть балки — оставить как можно меньше материала и сделать как можно больше пустот.
Но погодите. Перед тем как начать волей-неволей просверливать эти отверстия, нам нужно разработать план. Какое распределение отверстий минимизирует расход материала и при этом сохранит прочность и жесткость конструкции? Где бы нам найти простую и упругую форму, не говоря уже о том, чтобы она хорошо подходила для плоской, почти двумерной области в центре Ай-балки?
