При анализе дыхательных кривых необходимо помнить, что обследуемые часто прибегают к искусственному изменению параметров дыхания. Расшифровка же этой формы противодействия сложна и осуществима только опытным специалистом. Следует помнить, что искусственное снижение глубины или частоты дыхания обязательно приведет в последующем к форсированному дыханию, которое легко дифференцируется на кривых пневмограммы.
Специалисту необходимо знать, что соотношение по времени между вдохом и выходом — величина сравнительно постоянная. Выдох по времени на 10–20 % длиннее вдоха, потому что в процессе вдоха активно участвуют межреберные мышцы, а выдох пассивен и идет за счет расслабления мышечной группы. Этот признак активно используется специалистами для выявления противодействия со стороны обследуемого, производимого за счет принудительного изменения дыхательного цикла.
Форма дыхательной кривой в норме, если нет элементов противодействия, несет информацию об эмоциональном мире обследуемого. Например, четкое устойчивое снижение амплитуды дыхания при регистрации фоновых показателей прослеживается на пневмограмме (рис. 26). Причиной такой формы кривой является постепенное уменьшение уровня эмоционального напряжения обследуемого.
1 2 3 4 5 6 7

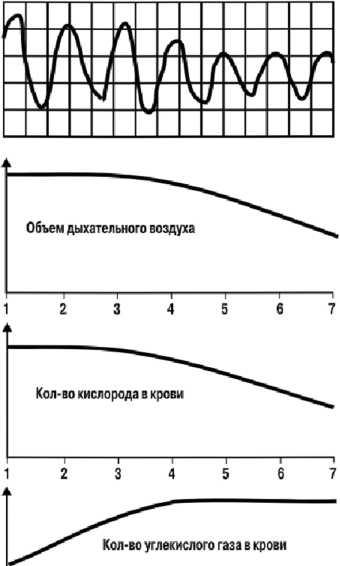

Рис. 26. Этапы изменения объема дыхания, содержания в крови кислорода (О,) и углекислого газа (СО,).
Здесь и в последующем при анализе кривых мы будем рассматривать проблемы, не связанные с противодействием.
Если же кривая при регистрации фона практически не изменилась, то можно с большой вероятностью утверждать, что предтестовая беседа проведена успешно, и мы отмечаем процесс успокоения обследуемого.
При снижении амплитуды дыхания параллельно уменьшается объем дыхательного воздуха, а следовательно, и содержание кислорода в крови, и повышается содержание углекислого газа. Повышение амплитуды дыхания говорит об увеличении объема дыхательного воздуха, содержания О, и снижении в крови СО, (рис. 27).
Задержка дыхания не физиологична для организма человека, так как ведет к снижению уровня обменных процессов между кровью и легкими (дыхательным воздухом). Во время задержки дыхания прекращается легочная вентиляция, что вызывает резкое снижение содержания О, в крови и повышение уровня СО2.
Задержка дыхания может наблюдаться при проведении полиграфных проверок в случае противодействия или при очень высоком эмоциональном напряжении, которое вызвано неожиданно предъявленной обследуемому информацией. Автору пришлось наблюдать подобное при расследовании хищений на сумму около одного миллиарда рублей. Преступнику удалось увести следствие по ложному пути, и следственные бригады работали с этой версией уже около месяца. Неожиданно для обследуемого был задан вопрос, в результате которого он понял, что начата проверка по другой, реальной, версии. Это вызвало у него задержку дыхания и запоздалый, растянутый во времени ответ: «Нет». Радикально изменив рабочую версию, следствию удалось добиться положительных результатов.

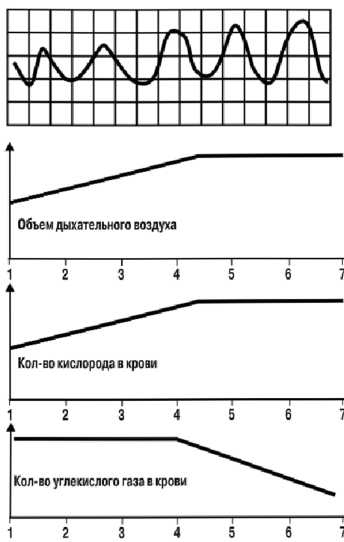

Рис. 27. Этапы изменения объема дыхания, содержания в крови кислорода (О2) и углекислого газа (СО2) при плавно возрастающей амплитуде дыхания.

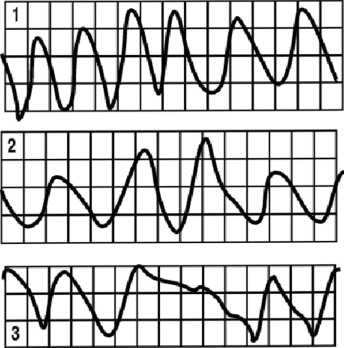

Рис. 28. Некоторые виды кривых дыхания. 1 — повышение изолинии; 2 — снижение изолинии; 3 — задержка дыхания на вдохе.
Нарушения обменных процессов между кровью (О2 и СО2) и легочным воздухом можно оценить по изменению изолинии дыхательной кривой. Изменение изолинии кривой дыхания может иметь две формы: подъем (рис. 281) или снижение (рис. 283). Если в процессе тестирования произошел подъем изолинии по сравнению с исходным уровнем, то в этом случае могут быть две причины. Первая — плохо установлен датчик и произошло его смещение. Явление довольно редкое, и наблюдаться оно может, как правило, у начинающих специалистов. Вторая причина обусловлена поверхностным дыханием. Если изолиния поднята, то в легких увеличивается объем воздуха, не принимающего участия в газообмене. В результате реально уменьшается площадь альвеол, участвующих в проведении газов из крови, и наоборот.
Если произошел подъем изолинии дыхательной кривой, а амплитуда дыхания осталась прежней, т. е. количество вдыхаемого и выдыхаемого воздуха не изменилось, можно с высокой степенью достоверности утверждать, что снизилось количество кислорода, полученного кровью, и возросло содержание углекислого газа в крови. Обычно после такого изменения изолинии наблюдается увеличение амплитуды дыхания, что ведет к возрастанию его объема. В организме происходит своеобразная компенсация нарушения обменных процессов газовой среды между кровью и атмосферным воздухом. Снижение изолиний характеризуется противоположными изменениями в газовой среде крови человека.
В легких, даже после форсированного выдоха, всегда остается так называемый остаточный воздух — в пределах 1000–1500 кубических сантиметров. При обычном дыхании кроме остаточного воздуха в легких находится и резервный воздух, который выдыхается только при максимальном выдохе. Его объем составляет около 1500–1800 кубических сантиметров. Следовательно, при спокойном дыхании в легких находится от 2500 до 3300 кубических сантиметров воздуха, не принимающего непосредственного участия в нормализации газового состава крови. Воздух, активно участвующий в процессе газообмена между кровью и окружающей нас атмосферой, так называемый дыхательный воздух, составляет одну шестую — одну седьмую часть от общего объема воздуха, находящегося в легких, и составляет всего около 500 кубических сантиметров.
Когда повышается изолиния, это свидетельствует о том, что в легких увеличивается объем воздуха, не принимающего участия в нормализации газовой среды. Это приводит к тому, что часть полезного пространства легких занята дополнительным воздухом и не вентилируется в результате дыхания. Следовательно, в определенных условиях при той же амплитуде дыхания, т. е. объеме дыхательного воздуха, снизится количество кислорода, поставляемого в кровь, и количество углекислого газа, выводимого из крови. В практике полиграфных проверок возможны случаи отображения на кривой дыхания посторонних сигналов. Наиболее часто встречаются сигналы, связанные с заглатыванием слюны или наложением речи на дыхание. Сама речь, как определенное сочетание звуковых сигналов, возможна только в период выдоха. Дыхательный воздух, выходя из легких, модулируется в гортани голосовыми связками, объемом ротовой полости, языком.
В настоящее время для канала дыхания информативными признаками могут являться: амплитуда дыхания, продолжительность вдоха-выдоха, их соотношение, угол наклона восходящей или нисходящей кривой, угол наклона базовой линии, площадь под кривой, задержка вдоха-выдоха, их соотношение, огибающая кривой дыхания. Причем некоторые изменения будут ситуационными реакциями, например уменьшение амплитуды после глубокого вдоха, глотание, приготовление к ответу, дыхание при ответе или попытка противодействия на выдохе. Также следует помнить, что, как правило, кривая контролируемого дыхания имеет равные закругленные переходы между фазами вдоха и выдоха при постоянной амплитуде. Безусловно, возможны и другие сочетания наиболее длительной (короткой) дыхательной кривой, но общая закономерность в их оценке остается прежней.
