Необходимо помнить, что изменение длительности кривой само по себе не бывает. В основе изменений всегда лежат определенные психофизиологические состояния обследуемого, которые специалист полиграфа должен уметь отличать от деформаций формы кривой, вызванных противодействием обследованию.
Глава IV
Методы регистрации и способы обработки психофизиологической информации
«Вместе с ходом времени меняются значения вещей»
Лукреций
1. Техника наложения датчиков
При подготовке к процедуре тестирования сначала следует подсоединить к полиграфу (компьютерной системе) датчики психофизиологических показателей, которые будут использоваться при тестировании, закрепить их на теле обследуемого, а затем включить систему в сеть. Если подключиться к сети, а затем подсоединять датчики к прибору, то вы увидите на экране дисплея, как нулевая линия канала резко уйдет вверх или вниз до возможного предела. Это объясняется тем. что входные цепи усилителей в большинстве полиграфов имеют большие сопротивления и процесс подключения датчика вызывает значительный «заброс».
Иногда, в зависимости от настройки канала, нулевая линия может совсем уйти за пределы экрана. Через некоторое время она начинает возвращаться к исходному уровню. Сначала этот процесс идет быстро, потом замедляется, и время полного возвращения к исходному уровню может достигать нескольких минут. Начинать проведение тестирования до завершения этого процесса не имеет смысла. В большинстве полиграфов для повышения точности тестирования в качестве исходного отсчета используют показатели, зафиксированные в фоне. Если Ф1(фон) зарегистрировать через 0,5 минуты (рис. 29), то он будет превышать реальные показатели на 40 %. Теперь представим, что «фон» мы записали через 0,5 минуты, а тестирование провели через 4 минуты. Реакция (Р) была положительной и составляла 20 % к исходному уровню. Но так как результаты сравниваются с «нашим фоном», то итоговый показатель будет равен Р— Ф, где Р (20 %) — Ф, (40 %), или 20 % — 40 % = — 20 %, что не соответствует действительности. Поэтому фоновые измерения лучше проводить через 3–4 минуты после включения прибора. Кривая на рис. 29 отражает восстановление АД. если фон зарегистрирован через минуту после подключения датчиков (Ф2). Он будет отличаться от реального на 20 %. Сравнивая его с тем же результатом теста, мы получим:

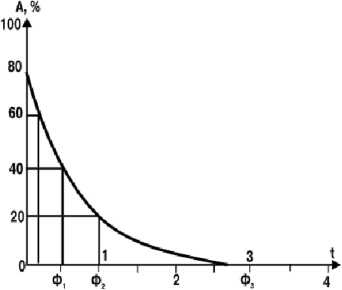

Рис. 29. Влияние времени восстановления кривоіі на результаты измерения. А — величина «заброса» кривой при включении датчика; t — время измерения; Ф1 Ф2, Ф3 — время регистрации «фона» после включения датчика.
Р — Ф2 = 20 % — 20 % = 0.
Таким образом, может сложиться неверное представление, что под влиянием вопроса показатели АД резко снизились или не изменились вообще. На самом деле это не соответствует действительности. Фон, который был взят нами для оценки, попал на период восстановления изолинии канала АД. вызванный подключением датчика. Это явление неустранимо простыми техническими средствами. Чем быстрее после заброса изолинии того или иного канала возвращаются к исходному уровню, тем хуже регистрируются медленно изменяющиеся сигналы, например АД, КР или дыхание (задержка дыхания, медленные вдохи и выдохи). Если фиксация фона (Ф3), будет произведена в период полного восстановления изолинии канала, то результаты, полученные в процессе тестирования, будут отображать реальное состояние организма. В нашем примере — кривая АД.
Результаты теста: Р (20 %) — Ф1 (0 %) = 20 % — 0 = 20 %.
На примере регистрации АД мы видим, что неправильно снятый фон может изменить результаты от — 20 % до +20 %.
Сколько бы мы ни отодвигали время регистрации фона, после возвращения кривой к нулевой линии — точность измерения изменяться не будет. Это положение относится к трем типам датчиков КР, АД и дыхания, и желательно учитывать его при работе с любыми типами полиграфа.
1.1. Датчики дыхания
Специфика крепления датчиков дыхания определяется их типом. Пневматические, менее чувствительные к микроперемещениям, крепятся следующим образом: датчик верхнего дыхания — по центру грудной клетки на уровне 3 — 4-го ребра, а датчик нижнего дыхания на 2–3 пальца выше пупка (рис. 30). Пьезокерамические, имея высокую чувствительность, могут одновременно с дыханием фиксировать и микроперемешения ткани грудной клетки под влиянием сердечных сокращений. Для устранения этой помехи возможно верхний датчик дыхания переместить вправо, в район подмышечной впадины. Для его успешной работы требуется, чтобы он обязательно был прижат к телу человека. Принцип работы этого типа датчиков показан на рис. 31. При вдохе за счет расширения грудной клетки увеличивается натяжение резины, а следовательно, и давление на пьезо преобразователь, сигнал с которого поступает на вход усилителя.
Существуют датчики, работающие по принципу растяжения. В них чаще используют тензоэлементы или специальные гофрированные трубки. Техника их крепления приводится в инструкции по эксплуатации.
Рис. 30. Установка датчиков дыхания. А — линия установки датчика верхнего дыхания; Б — линия установки датчика нижнего дыхания.
1.2. Датчики кожной реакции (КР)

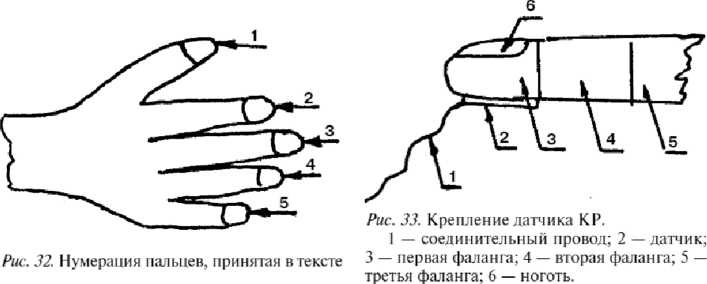

Датчики КР крепятся на пальцы руки с определенным шагом — через палец. Чтобы сохранить требования к установке датчиков, они должны быть закреплены на 2-м и 4-м или 3-м и 5-м пальцах (рис. 32). Последний вариант встречается редко.
Контактная пластинка устанавливается на подушечке первой фаланги пальца (рис. 33). В американских методических источниках рекомендуют крепление электродов на второй фаланге пальца. Если кожа очень грубая, то место крепления электрода может быть смещено на боковую поверхность пальца. Кожную реакцию можно снимать и с ладони, но показатели, регистрируемые с этого места, по амплитуде будут ниже. С учетом физиологических законов датчики КР устанавливаются на отдаленных, так называемых, дистальных, участках тела — стопе, кисти, — где чувствительность максимальна. Выбор руки, на которой устанавливаются датчики (правая или левая), в литературе не нашел серьезного обоснования. В случае регистрации артериального давления при помощи манжетки, находящейся на левой руке, датчик КР лучше крепить на пальцах правой руки.
1.3. Датчики фотоплетизмограммы (ФПГ)
Так как ФПГ фактически регистрирует периферическое кровообращение, то обязательным условием является установление датчика на пальцах правой руки. Обычно он устанавливается на первой фаланге свободного пальца (рис. 34).
