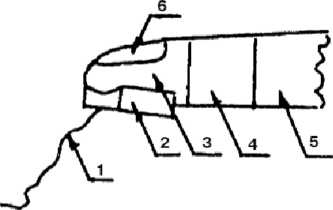

Рис. 34. Крепление датчика ФПГ.I — соединительный провод; 2 — датчик; 3 — первая фаланга; 4 — вторая фаланга; 5 — третья фаланга; 6 — ноготь.
Учитывая повышенную светочувствительность датчика ФПГ, следует предусмотреть при его установке отсутствие перепадов в уровне освещения.
1.4. Датчики тремора
Они предназначены для фиксации противодействия обследуемого проведению полиграфной проверки.
Существуют два основных типа датчиков. Датчики первого типа выполняются в виде пластин, подставляемых под передние ножки кресла, в котором сидит испытуемый. Установка датчика не представляет технической сложности. После выбора места расположения кресла под его передние ножки подкладываются плоские датчики.
Датчики второго типа крепятся на икроножные мышцы обследуемого. При установке необходимо помнить, что активная часть датчика прижимается к телу испытуемого (возможна установка на колготки, спортивные брюки, лосины и т. п.).
1.5. Датчики съема артериального давления (АД)
При измерении АД в полиграфных системах не ставится задача фиксировать максимальное и минимальное давление крови обследуемого. При полиграфных проверках информационную ценность представляют изменения его показателей в процессе тестирования.
Существуют два типа датчиков, используемых для измерения динамики артериального давления.
В основе датчиков первого типа используется традиционный медицинский набор: манжетка, груша для нагнетания воздуха и манометр. Величина давления, создаваемого в манжетке, определяется типом полиграфа.
Работа датчиков второго типа основана на измерении объема крови, протекающей через биологические ткани (так называемое окклюзное кровообращение). При данной методике датчик закрепляется в том же месте, где обычно расположена манжетка. Предварительное исходное давление в этом случае, создаваемое только элементами крепления, незначительно — в пределах 5 — 10 мм, что избавляет обследуемого от дискомфорта, вызываемого датчиком первого типа.
2. Правосторонний и левосторонний съем информации
Вопрос, с какой руки — правой или левой — снимать информацию при регистрации фотоплетизмограммы и кожной реакции, является дискуссионным. То, что артериальное давление надо измерять на левой руке ни у кого не вызывает сомнения. Что же касается ФПГ и КР, тут существует несколько мнений — от необходимости установки датчиков только на пальцах правой или левой руки, до обязательного крепления их при съеме КР на левой руке, а ФПГ — на правой. Последний вариант обосновывается тем, что при измерении АД по первому типу манжетка закрепляется на левой руке. Наличие ее частично нарушает кровообращение. Негативные последствия усиливаются еще и постепенно нарастающим отеком руки, что непременно сказывается на амплитуде кривой фотоплетизмограммы.
Для уточнения информативности показателей ФПГ и КР, полученных с левой и правой рук, был рассчитан процент изменений реакции на значимый вопрос по отношению к изменениям на нейтральный (контрольный). Всего проанализировано 98 полиграфных процедур. В 50 случаях наиболее четкими являлись показатели, регистрируемые с левой руки, а в 48 — с правой. В абсолютных величинах различия этих показателей незначительны. Для того чтобы использовать это явление на практике, необходимо разработать методику экспресс анализа индивидуальных особенностей опрашиваемого.
У среднестатистического обследуемого субъекта при предъявлении словесной информации разницы в информативности показателей ФПГ и КР, полученных с правой или левой руки, не обнаружено.
3. Время регистрации психофизиологической информации
Вопросу времени регистрации психофизиологической информации с первых дней становления полиграфа уделялось значительное внимание. На первых этапах время, в течение которого регистрировалась эта информация, составляло 10 секунд. За это время фиксировались все изменения психофизиологических показателей, вызванные реакцией организма на предъявляемые вопросы. Впоследствии в некоторых методиках время их регистрации увеличивалось до 20 секунд и более. Такое резкое изменение связано с некоторыми взаимоисключающими моментами.
Изменение длительности регистрации с 10 до 20 секунд, то есть в два раза, приведет к двукратному увеличению количества сердечных сокращений, дыхательных движений, зарегистрированных в этот период. Казалось бы, чем дольше фиксируются психофизиологические показатели, тем точнее мы определяем реальную частоту пульса, дыхания и т. д. Но реакция организма на ожидание, иногда соизмерима с реакцией на значимый вопрос (рис. 35) и может исказить реальную информацию, полученную при компьютерной обработке. Поэтому оптимальное время между измерениями психофизиологической реакции составляет 10–15 секунд, так как регистрируемые показатели во времени нестабильны.

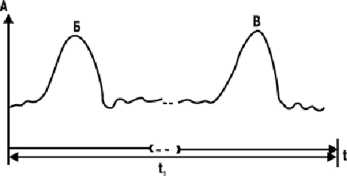

Рис. 35. Изменение КР на значимый вопрос и стресс «ожидания».
Б — реакция на значимый вопрос; В — реакция, вызванная стрессом ожидания; t1 — время 30 секунд; А — амплитуда реакции.
Частота пульса меняется даже в состоянии покоя, хотя и в ограниченных пределах, на коротких отрезках времени. Дня нас особенно важен характер этих изменений при реакции на значимый вопрос. Если человек совершил преступление, то в норме у него по реакции на стрессовую ситуацию должно произойти кратковременное увеличение пульса, которое затем возвращается к исходному уровню, а в отдельных случаях становится даже ниже.
Время этих изменений определяется важностью значимого вопроса для тестируемого и индивидуальными особенностями его нервной системы. Оценить это в условиях полиграфных проверок практически очень сложно. Более значительное увеличение времени регистрации физиологической информации нецелесообразно еще и потому, что у обследуемого развивается так называемый стресс ожидания. В общих чертах его можно описать так: после предъявления вопроса обследуемый воспринимает информацию, заложенную в нем, оценивает ее с позиций негативных последствий для себя, относительно успокаивается и готовится к восприятию следующего. Если время его предъявления затягивается, то возникает реакция стресса ожидания.
При длительной регистрации фиксируется не только ответная реакция на вопрос, но и изменение общего эмоционального состояния обследуемого в процессе тестирования.
4. Способы обработки психофизиологической информации
Обработкой результатов тестирования решаются две самостоятельные проблемы:
• отбор показателей для дальнейшего анализа;
• использование приемов для получения достоверных результатов.
Таблица 1
