Для наведения 57-мм орудия использовался телескопический прицел № 33, для 75-мм орудия использовался телескопический прицел № 50×3L Mk.I или 2AFV Sight Gear 75 mm.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

Правильная последовательность затягивания гаек. Опорный каток раннего образца с перфорированным бандажом.

Дополнительное вооружение было представлено двумя пулеметами BESA Mk.I, Mk.II, Mk.II*, Mk.III, Mk.III* калибра 7,92 мм. Свое обозначение пулемет получил по первым буквам заводов-изготовителей: B — «Brno», E — «Enfild», SA — «Small Arms Company». Модификации Mk.I и Mk.II были приняты на вооружение в июне 1940 года, Mk.I был практически сразу признан устаревшим. На Mk.II устанавливались детали от Mk.I, но с некоторыми изменениями для облегчения производства. Обе модели были рассчитаны на ведение только автоматического огня и имели переключатель, позволявший регулировать скорострельность. Переключатель мог устанавливаться в двух значениях: L (Low — низкий), с темпом стрельбы 450–550 выстрелов в минуту, и H (High — высокий), с увеличенным темпом стрельбы до 750–850 выстрелов в минуту. Значение L устанавливалось для обычного использования, а обеспечивавшее большую огневую мощь H — при отражении атаки противника или в других неотложных обстоятельствах.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

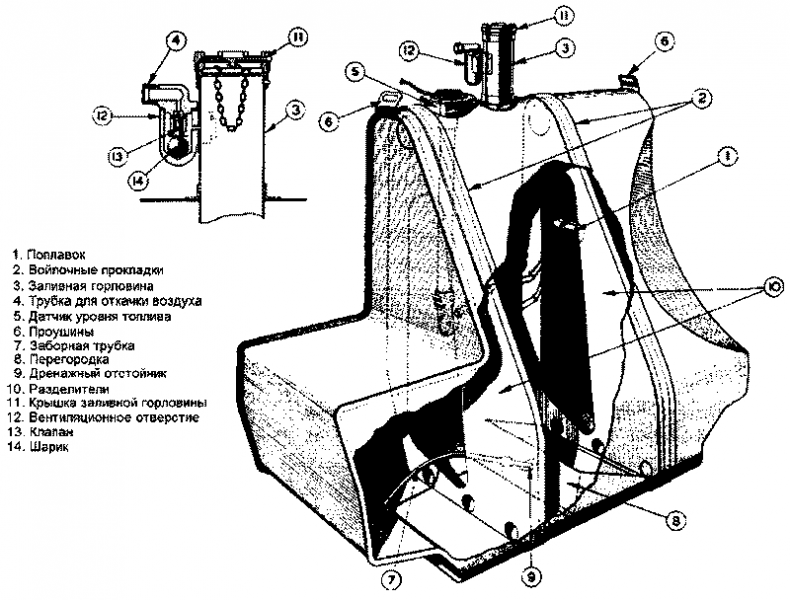

Конструкция топливного бака.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

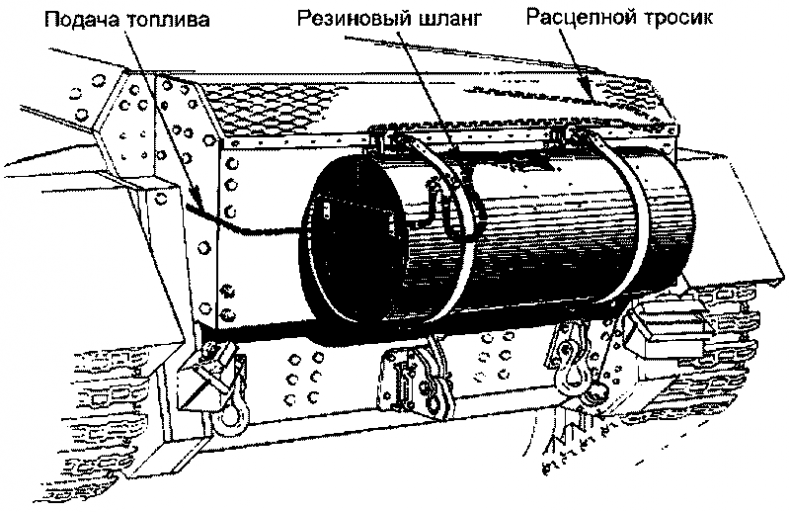

Схема крепления дополнительного топливного бака.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

Модели Mk.II*, Mk.III, Mk.III* были приняты на вооружение в августе 1943 года. Модификация Mk.II* была переходная между Mk.II и Mk.III, и хотя многие детали были упрощены, все детали у моделей Mk.II и Mk.II* оставались полностью взаимозаменяемыми. На модели Mk.III конструкция пулемета была значительно изменена, и детали от предыдущих модификаций уже не могли использоваться на них. Mk.III и Mk.III* в дальнейшем были еще больше упрощены: на них отсутствовали переключатели скорострельности. Единственная разница между Mk.III и Mk.III* была в том, что Mk.III имел скорострельность 750–850 выстрелов в минуту, а у Mk.III* она была снижена до уровня 450–550 выстрелов в минуту. В дальнейшем все модели Mk.III были переделаны в Mk.III*.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

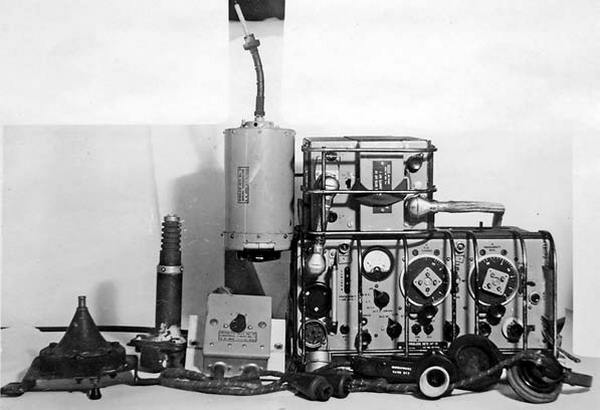

Радиостанция Wireless Set № 19.

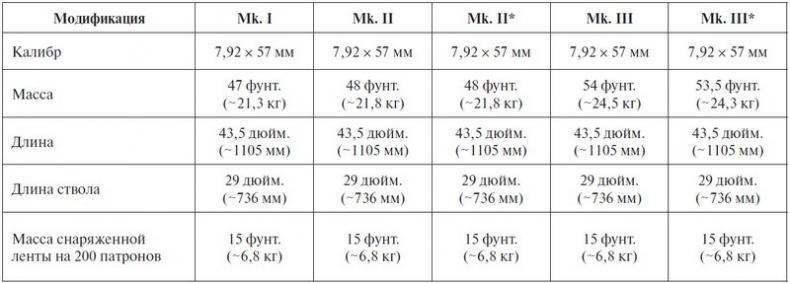

Технические характеристики пулемета BESA

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

Один пулемет устанавливался в установке Mk.20 с бронированным кожухом для ствола, крепившимся к лобовому бронелисту болтами, второй был спарен с орудием. Сектор обстрела курсового пулемета составлял 22,5° в каждую сторону, вертикальное наведение — от -12,5° до +12,5°. Пулемет BESA — с воздушным охлаждением, с ленточной подачей патронов, по 225 патронов в ленте. Масса с боеприпасами — 21,8 кг. Боекомплект составлял 4950 патронов (22 ленты по 225 патронов в каждой). Использовались патроны с утяжеленной пулей, бронебойно-зажигательной Mk.Iz и Mk.IIz. Прицельная стрельба из курсового пулемета осуществлялась с помощью перископического прицела № 35 Mk.I, на танках поздних модификаций его заменили телескопическим прицелом № 50×1,9 Mk.I.

Дополнительно в башне танка перевозился пулемет BREN калибра 7,7 мм, который мог использоваться в качестве зенитного, а также 600 патронов к нему.

Для борьбы с пехотой в ближнем бою в крыше башни устанавливался 2-дюймовый (~50,8 мм) гранатомет Mk.IA*. Заряжание — казнозарядное путем перелома ствола. Максимальная дальность стрельбы — 150 ярдов (~137 м). Для стрельбы использовались два типа гранат: осколочные Mk.I и дымовые Mk.I, Mk.II и Mk.III, последние были начинены белым фосфором. Дымовая граната создавала завесу до 24 ярд² (20 м²). Осколочная граната имела до 48 поражающих элементов и накрывала область 33–40 ярд² (27,6–33,5 м²). Боекомплект — 30 гранат.

МАШИНЫ НА БАЗЕ ТАНКА CROMWELL

Конструкция танка Cromwell послужила базой для создания многих боевых, инженерных и специализированных машин: бронетранспортеров, тягачей, машин управления, БРЭМ и др. Для создания некоторых приходилось изменять конструкцию отдельных узлов танка, таких, как башня, корпус, подвеска. Большинство же машин появлялось благодаря переоборудованию из линейных танков.


Командирские и связные танки, машины управления огнем

Cromwell Command — командирский танк для управления танковыми бригадами и дивизиями. Выпускался в двух видах: с сохраненным основным вооружением или демонтированным, в последнем варианте орудие заменялось макетом. В башне размещалась дополнительная радиостанция Wireless Set № 19. Одна из радиостанций обеспечивала связь с командованием корпуса или дивизией, другая — с подчиненными бригадами или полками. Внешне эти машины можно было отличить по дополнительным антеннам на корпусе или башне, а также по отсутствию отверстия в т. н. «дульном тормозе» макета орудия. Все танки отличались друг от друга из-за того, что часть из них изготавливалась в заводских условиях, другие переоборудовались в войсках полевыми мастерскими.

Крейсерский танк Mk.VIII «Кромвель». На острие королевского меча

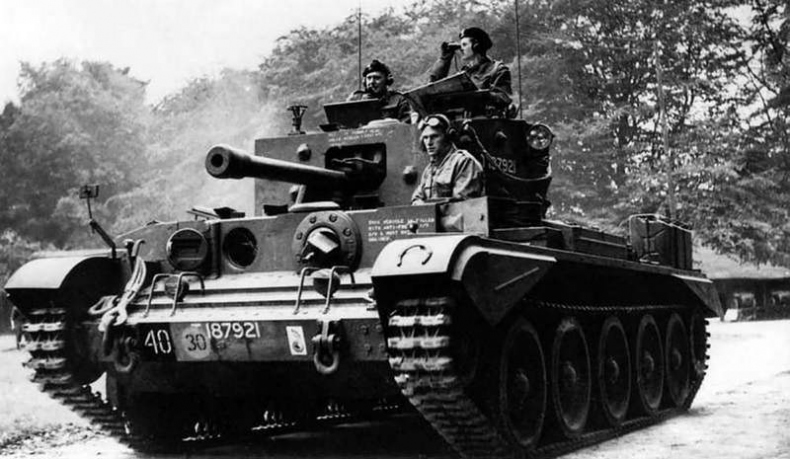

Танк Mk.VIII A27M Cromwell Mk.IV Command Tank OP с бортовым № Т187921 и собственным именем «Hela» командира 1-й польской танковой дивизии Станислава Мачека в Скарборо, Северный Йоркшир. Модификация танка оснащена муляжом орудия и дополнительным радио обору дованием.

Cromwell Control — танк для командиров танковых полков; в отличие от предыдущей модификации эта машина сохраняла все линейное вооружение. Радиооборудование состояло из двух радиостанций Wireless Set № 38 и одной Wireless Set № 19.

Cromwell Rear Link — танк обеспечения радиосвязи в полках с сохраненным вооружением, оборудованный радиостанциями Wireless Set № 19 или Wireless Set № 38.
