На каждый миномет положено было иметь вместо зарядного ящика парные повозки (типа тавричанки). Для перехода на вьюки положено иметь на каждую повозку два верхово-вьючных седла. В этом случае завьючивание производилось на упряжных лошадей тех же парных повозок.


Данные 107-мм горно-вьючного миномета обр. 1938 г.

Калибр, мм — 107

Длина ствола, мм/клб — 1670/15,6

Путь мины по каналу, мм — 1034

Угол вертикального наведения, град — +45; +80

Угол горизонтального наведения, полученный с помощью поворотного механизма, град — ±3

Угол горизонтального наведения, полученный посредством перестановки двуноги (без перестановки опорной плиты), град — ±15

Ширина хода лафета, мм — 1150

Клиренс хода, мм — около 450

Ствол с казенником — 78

Двунога-лафет — 36

Опорная плита — 48

Прицел — 1,35–2

Миномет в боевом положении — 170

Миномет с колесным ходом — 340

Система в походном положении с передком и возимым боекомплектом — 850

Скорострельность, выстр/мин: с исправлением наводки — до 6

без исправления наводки — до 16

Боекомплект, возимый в передке, выстр — 20

Скорость возки миномета на колесном лафете, км/час — 7–8

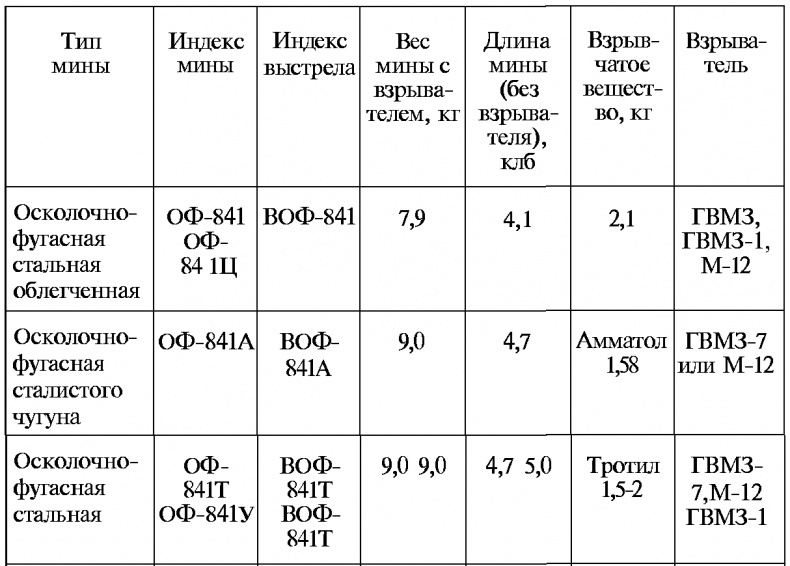

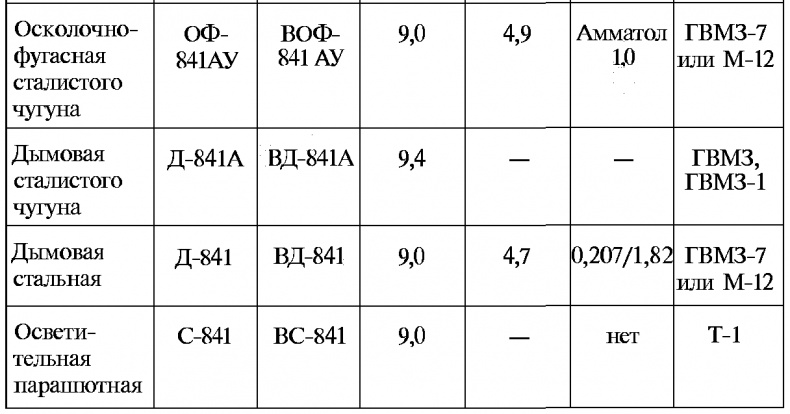

Таблица 61. Данные мин 107-мм горно-вьючного миномета обр. 1938 г.

Тайны русской артиллерии
Тайны русской артиллерии

Дальность стрельбы миной ОФ-841 составляла от 5150 м до 750 м при начальной скорости от 263 м/с до 160 м/с. 107-мм осколочные мины давали до 1000 осколков весом от 1 грамма и выше. Радиус сплошного поражения составлял около 15 м. Фугасное действие 107-мм мины — разрушение одного наката бревен и до 0,5 м насыпи земли.

С 1940 г. изготовлялись 107-мм химические мины со снаряжением НОВ (как с ипритом, так и с «летучими веществами»), а также 107-мм мины со снаряжением СОВ.

На 1941 г. был запланирован выпуск 10 тысяч 107-мм мин типа НОВ, снаряженных ипритом, 10 тысяч мин типа НОВ с «летучими веществами» и 5 тысяч мин типа СОВ.

* * *

Единственным минометом, созданным в СССР после 1932 г. не по схеме мнимого треугольника, стал 37-мм миномет-лопата, выполненный по схеме унитарного ствола. Первый образец его был изготовлен в конце 1939 г.

В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог быть использован для рытья окопов.

При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата сделана из броневой стали и не пробивалась 7,62-мм пулей.

Миномет состоял из: ствола, лопаты — опорной плиты и сошки с пробкой.

Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины.

Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой).

Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо.

Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом с помощью пружинной лирки.

Мины носились в патронташе.

Зимой 1940 г. при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена низкая эффективность 37-мм мины. Оказалось, что дальность полета мины при оптимальном угле возвышения незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки застревали в снегу. Поэтому 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство.

Тем не менее миномет-лопата применялся в Великой Отечественной войне, а в 1942 г. для него даже издали инструкцию для применения.


Данные миномета-лопаты

Калибр, мм — 37

Угол ВН, град — +15; +90

Угол ГН без изменения положения лопаты, град — 24

Длина ствола, мм — 400

Длина канала, мм — 372

Вес миномета, кг — около 1,5

Дальность стрельбы, м: максимальная — 250

Минимальная — 60*


* Конструкция миномета позволяла получить и меньшую дальность, но при этом возникала опасность поражения стрелка осколками мины.

Борьба без правил

В нашей военно-исторической литературе распространено мнение, будто бы нашим минометчикам приходилось бороться с косностью военного руководства, не понимавшего значения минометов. На самом деле нашим минометчикам почти всегда зажигался зеленый свет.

Вот, к примеру, ныне хорошо известный конструктор минометного вооружения Б. И. Шавырин. В 1930 г. он окончил МВТУ, работать над минометами начал с 1934 г. И вот 10 августа 1937 г. Шавырину выдано «авторское свидетельство на миномет с применением дистанционного крана для выпуска части газов в атмосферу». И действительно, Шавырин 13 марта 1937 г. подписал чертежи 50-мм миномета «Оса». Но вот забыли у нас в патентном отделе о том, что в 1920–1930-е годы за рубежом было создано несколько десятков образцов минометов и батальонных пушек с газовыми кранами, как в «Осе». Многие такие минометы, пушки и гаубицы серийно производились, и не только в ведущих военных державах, но и в Чехословакии, Польше и т. д.

От себя замечу, что наши минометчики в 1930-х годах были очень хорошо информированы о западных новинках. Судя по отчетам Доровлева, у нас имелись не только чертежи, но и опытные образцы многих минометов иностранного производства.

В том же 1937 г. Шавырин стал доктором технических наук по служебной записке: «Отдел изобретений НКО на основе постановления СНК от 29.03.1937 г. просит Артиллерийскую академию рассмотреть вопрос о присвоении инженеру Шавырину звание доктора т. н. без защиты диссертации». [100] Вот так, не надо ни кандидатских, ни докторских диссертаций, главное — «передрать» газовый краник у супостатов.

Хуже всего было то, что минометчики и их «группа поддержки» в Артуправлении РККА объявили войну не на жизнь, а на смерть всем новым артсистемам, которые хоть как-то могли соперничать с минометами. Минометчики и их покровители неоднократно срывали программы артиллерийского вооружения, постановления наркоматов и даже Государственного Комитета Обороны.
