В истории техники известно много случаев, когда переоценка какой либо идеи вызывала к жизни бредовые конструкции. Так и в русской артиллерии идея укрытия орудий за земляным валом породила не только спорные с точки зрения целесообразности высокие осадные лафеты, но и скрывающиеся лафеты.
В 1879 г. лейтенант морской артиллерии Разсказов предложил Артиллерийскому комитету проект переделки осадного лафета образца 1869 г. в скрывающийся лафет. Согласно проекту в цапфенные гнезда лафета образца 1869 г. помещен вал, служащий осью вращения двух подъемных коромысел (стоек). Подъемные коромысла представляли собой двуплечные рычага, закрепленные в средней части. Верхние плечи (более длинные) несли на себе орудие, для чего были снабжены полукруглыми гнездами, в которые пушка клалась своими цапфами. Нижние колеса коромысел связаны шарнирно с двумя тягами, идущими к буферной подушке.
При выстреле орудие описывало дугу назад и вниз, вращаясь около оси элеваторного вала. Нижние концы подъемных коромысел описывали дугу вперед и вверх (также вокруг оси элеваторного вала), увлекая за собой посредством тяги буферную подушку и тем самым сжимая пружины. Чтобы пружины, распрямляясь сразу, не подняли орудия, служил фрикционный тормоз. Управлялся тормоз маховичком. После каждого подъема орудия тормоз должен приводиться маховичком в первоначальное положение.
Лафет Разсказова допускал в сниженном положении только заряжание. Наводку надо было производить при поднятом орудии (Сх. 26).

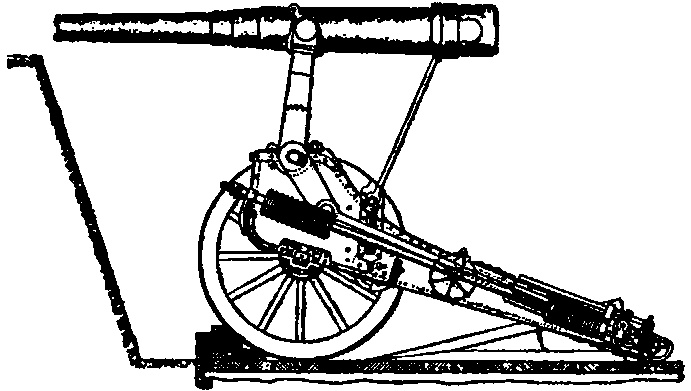

Схема 26. 42-линейная пушка обр. 1877 г. на скрывающемся лафете Разсказова.
Помимо всего, Разсказов делал ставку на крохоборство Военного ведомства. Планировалась замена лафетов образца 1869 г. как в осадной, так и в крепостной артиллерии, в результате чего без назначения остались бы сотни лафетов.
Артиллерийский комитет в целом одобрил проект Разсказова, и заводу Нобеля был дан заказ на переделку штатного лафета образца 1869 г.
На первый опытный лафет Разсказова была наложена 24-фунтовая длинная медная пушка. Систему доставили на Главный артиллерийский полигон, где было сделано свыше 300 выстрелов.
Несмотря на очевидные недостатки лафета Разсказова, Артиллерийский комитет решил переделать 24 лафета образца 1869 г. в скрывающиеся по проекту Разсказова. Из Киевской и Ивангородской крепостей в Петербург было доставлено 34 свободных от назначения лафетов образца 1869 г. Из них выбрали 24 лафета для переделки на Металлическом заводе. Контракт с заводом был заключен 19 октября 1889 г., а сдача лафетов заводом была произведена с 29 марта по 14 мая 1891 г.
Из этих 24-х лафетов первые шесть были закончены по первоначальному проекту, два лафета были переделаны под 42-линейные пушки и посланы в крепости Новогеоргиевск и Брест, а два переделаны под 6-дюймовые пушки в 120 пудов и отправлены в форт Дубно.
В двух других лафетах Разсказова по указаниям полковника Р. А. Дурляхера зажим трения был заменен гидравлическим компрессором. По образцу двух последних лафетов были переделаны и остальные 18 лафетов образца 1869 г.
В апреле-мае 1895 г. 11 лафетов Разсказова были отправлены в Варшаву, 9 лафетов◦— в Ковно, и два◦— на Оранский учебный полигон.
В эксплуатации лафеты Разсказова оказались крайне ненадежны◦— то сдавали пружины, и орудие не поднималось до конца; то отказывал тормоз трения, и орудие сразу поднималось, не давая возможности зарядить его. Для каждого заряда, полного или уменьшенного, лафет надо было регулировать по-новому.
Лафеты были непрочны, и в 1900 г. Артиллерийский комитет запретил с них стрелять полными зарядами пороха ПКО. Допускалось стрелять только уменьшенными зарядами. При этом для 6-дюймовой пушки в 120 пудов максимальная скорость снаряда была всего 366 м/с.
Но недаром говорят, что на Руси лучшей защитой от дурных предписаний начальства является их дурное исполнение. Разсказов и Дурляхер предлагали переделать и изготовить новые сотни скрывающихся лафетов для вооружения осадной и крепостной артиллерии, но изготавливали их небольшими партиями и отправляли только в крепости, где по штату имелись запасные лафеты, составлявшие от 10 до 33 % от числа всех лафетов. В результате начальники крепостей тихо снимали орудия со скрывающихся лафетов и переставляли их на запасные лафеты◦— осадные образца 1877 г., а скрывающиеся лафеты делали запасными. Так и стояли скрывающиеся лафеты Разсказова в сараях крепостей до 1911 г.
В середине 1890-х годов Дурляхеру удалось убедить Артиллерийский комитет, что причиной неудач лафетов Разсказова является не порочная сама по себе конструкция скрывающегося лафета, а отдельные узлы лафета Разсказова. Посему было переделано еще 29 лафетов по проекту Дурляхера для «орудий среднего веса», то есть 42-линейных, 6-дюймовых в 120 пудов и всех 24-фунтовых пушек. Эти 29 лафетов также были отправлены в крепости: в Новогеоргиевск◦— 10, в Иван-город◦— 8, в Осовец◦— 6 и в Зегрж◦— 5. В крепостях лафеты Разсказова и Дурляхера устанавливали на досчатых платформах образца 1876 г. (одиночных для угла горизонтального наведения 30° и двойных для угла горизонтального наведения 90°). Для ограничения отката и самонакатывания применялись 6-футовые откатные клинья (Сх. 27).
Схема 27. 6-дм пушка весом в 190 пудов на гидравлическом скрывающемся лафете Дурляхера
Годами пушки испытывались в крепостях, матерились и офицеры, и прислуга, в Петербург шли печальные вести, Дурляхер хлопотал и предлагал различные улучшения. Лишь в 1907 г. терпение Артиллерийского комитета лопнуло, и было решено прекратить все работы по скрывающимся лафетам для «орудий среднего веса».
И в заключение стоит сказать пару слов о крепостных нарезных мортирах. На вооружении западных крепостей были только 6-дюймовые мортиры образца 1867 г. и 8-дюймовые мортиры образца 1867 г. и 1877 г.
6-дюймовые медные мортиры образца 1867 г. были введены в осадную и крепостную артиллерию приказом по артиллерии от 29 июля 1867 г. 6-дюймовая мортира имела калибр 152,4 мм, длину ствола 8,88 клб, длину канала 6,66 клб. Вес ствола 1638 кг. Основным бое припасом мортиры была чугунная бомба весом 36,9 кг, снаряженная 1,37 кг черного пороха. При заряде весом 2,5 кг и начальной скорости 219 м/с дальность стрельбы составляла 4 км (Сх. 28).
Схема 28. 6-дм (152-мм) нарезная заряжаемая с дула мортира. Рисунок А. В. Лютова

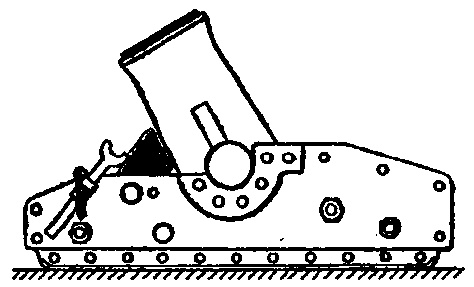

6-дюймовые медные мортиры образца 1867 г. в осадной и крепостной артиллерии помещались на железном станке системы Семенова, принятом на вооружение в 1868 г. Станок Семенова для удобства горизонтального наведения был снабжен поворотным брусом. Приспособлений для самонакатывания станок не имел. Стрельба мортиры велась с деревянных платформ. (Сх. 29)
