Лодки типа «Карп». 6 марта 1904 г. доверенный фирмы Круппа К. Л. Вахтер выступил с предложением о постройке на верфи «Германия» в Киле для «российского императорского правительства» трех подводных лодок со следующими сроками готовности: первой◦— через 9 месяцев, а двух последующих◦— через 11 месяцев после подписания контракта.
4 апреля 1904 г. технические условия подписали председатель Морского технического комитета вице-адмирал Ф. В. Дубасов и представитель фирмы Круппа К. Л. Вахтер. Через четыре дня состоялось всестороннее обсуждение, в ходе которого ГУКиС потребовал учесть в конструкции возможность разборки лодок для перевозки их по железной дороге на Дальний Восток.
Окончательная сборка лодок в России требовала обязательного присутствия «одного опытного инженера». Начало испытаний первой из них в Киле намечалось на 10 января 1905 г., двух следующих◦— «через месяц от предыдущей». Стоимость каждой лодки определялась в 1 млн. 200 тыс. марок.
Конструкция лодок полуторакорпусная, В прочном корпусе имелось 7 отсеков. Длина лодок составляла 39,5 м, диаметр 2,7 м. Водоизмещение 201/240 т. В надводном положении лодка шла под двумя керосиновыми двигателями системы Кертинга мощностью по 200 л. с, а под водой◦— под двумя электромоторами той же мощностью. Максимальная надводная скорость 10,8 уз. С этой скоростью лодка могла пройти 1200 миль, а при скорости 8,5 уз. — 200 миль. Максимальная подводная скорость 8,6 уз. и дальность 22,3 мили. При 4,4-узловой скорости дальность достигала 97 миль (Сх. 73).

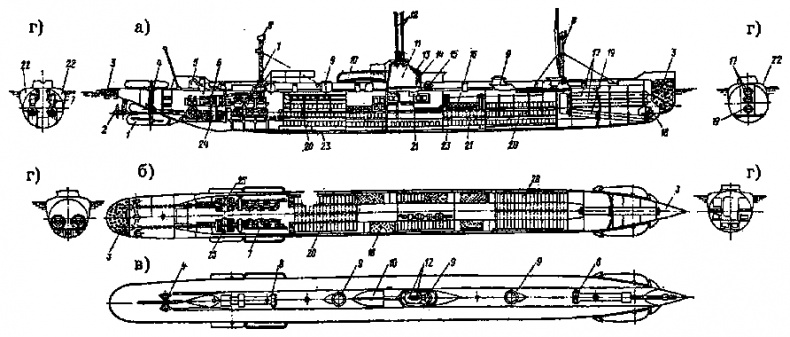

Схема 73. Подводная лодка «Карп» (1906 г.) а◦— продольный разрез; б, в◦— план трюма и верхней палубы; г◦— сечение. 1◦— вертикальный руль; 2◦— гребной винт; 3◦— пробковый заполнитель; 4◦— баллер вертикального руля; 5◦— газовыхлопная труба; 6◦— главная электростанция; 7◦— керосиномотор Картинга; 8◦— вентиляционные трубы; 9◦— входной люк; 10◦— шлюпка; 11◦— боевая рубка; 12◦— перископ; 13◦— рубочный иллюминатор; 14◦— штурвал вертикального руля; 15◦— барабан штуртроса вертикального руля; 16◦— помещения экипажа; 17◦— пеналы для запасных торпед; 18,19◦— крышка минного аппарата и сам аппарат; 20◦— аккумуляторные батареи; 21◦— внутренние балластные цистерны; 22◦— цистерны в легком корпусе; 23◦— отрывные кили; 24◦— станция погружения и всплытия; 25 — электромотор
Сильно подвели немцы со скоростью погружения. По проекту она должна была составлять 5 минут, а на испытаниях оказалась 7 мин. 38 с. Максимальная глубина погружения◦— 30 м.
Первоначальное вооружение лодки состояло из одного носового трубчатого аппарата. Причем он был поставлен не горизонтально, а под углом к вертикали, что затрудняло стрельбу на малых глубинах. Позже, уже в России, на лодках установили по 2 решетчатых торпедных аппарата системы Джевецкого.
Немцы затянули строительство лодок, и головная лодка «Карп» (№ 110) начала ходовые испытания в Киле лишь 12 июня 1906 г.
В конце лета 1907 г. подводные лодки «Карп», «Карась» и «Камбала» в сопровождении транспорта «Хабаровск» прибыли в Либаву и вошли в состав Учебного отряда подводного плавания.
Продолжавшиеся испытания выявили целых ряд конструктивных недостатков. Так, аккумуляторные батареи не были оборудованы специальной вентиляцией, отсеки не опробованы на давление, внутренние балластные цистерны на большой глубине не продувались сжатым воздухом, а откачивались помпой.
Уже в России с помощью германских инженеров после ряда переделок удалось довести время погружения подводных лодок до 2 минут 20 секунд.
22 апреля 1908 г. подводные лодки «Камбала» и «Карась» были отправлены по железной дороге в Севастополь, туда же 26 апреля отправили и «Карп». 28 апреля все три подводные лодки были перечислены в состав Отряда подводного плавания Черноморского флота.
В июне 1908 г. решили довооружить подводные лодки типа «Карп» двумя решетчатыми торпедными аппаратами Джевецкого и разместить на каждой лодке цистерны высокого давления «путем переделки ныне существующих».
23 мая 1909 г. во время первой ночной учебной атаки подводная лодка «Камбала» была протаранена броненосцем «Ростислав» и затонула. Так что все предложенные улучшения коснулись только «Карпа» и «Карася». В 1909 г. удалось поднять носовую часть «Камбалы», лежащей на дне Стрелецкой бухты, а корма так и осталась лежать на глубине 58 м.
К 1 августа 1914 г. лодки «Карп» и «Карась» были мало боеспособны, однако их отчислили в порт лишь 12 февраля 1917 г. В апреле 1919 г., оставляя Севастополь английским интервентам, «на всякий случай» вывели подводные лодки из Севастополя и затопили.
Фирма Круппа использовала опыт строительства и испытания подводных лодок типа «Карп» для проектирования первой германской подводной лодки U-1, которая стала «улучшенным вариантом „Карпа“».
Лодки Саймона Лейка. 1 ноября 1902 г. в Бриджпорте (штат Коннектикут) была спущена на воду первая подводная лодка «Протектор» постройки Саймона Лейка. В 1903 г. лодка прошли испытания с переменным успехом.
Длина лодки составляла 20,6 м, ширина 3,4 м (с ограждением рулей 4,32 м), высота от верха перископа до выдвинутых колес 7,33 м. Надводное водоизмещение 136 т, в «боевой осадке» 157,1 т, подводное водоизмещение 174,4 т.
Прочный корпус рассчитывался на глубину погружения 45,7 м. В легкой надстройке, повторявшей в плане обводы корпуса, размещалась часть балластных и топливных цистерн, а также масляные цистерны и баллоны со сжатым воздухом.
Лодка была вооружена тремя торпедными аппаратами◦— два носовых и один кормовой. Боекомплект составляли 5 мин Уайтхеда (3 в трубах, 2 в жилом помещении). Заряжались торпеды Либо снаружи, либо через люки со снятыми зарядными отделениями.
Конструктор лодки Лейк предусмотрел и наличие водолазного отделения с откидным люком в нижней части, что, по его мнению, давало возможность перерезать телеграфные кабели, уничтожать минные заграждения, а в случае необходимости и спастись экипажу.
Два полых чугунных колеса диаметром 0,86 м и толщиной 0,25 м убирались с помощью гидравлических механизмов в специальные ниши в нижней части корпуса. Эти колеса позволяли лодке с небольшой отрицательной плавучестью идти по дну даже на предельной глубине погружения, не подвергаясь влиянию подводных течений, и более точно удерживать курс Два подводных якоря весом по 200 кг выбирались электролебедками.
Для подводного хода использовались два четырех цилиндровых бензиновых двигателя фирмы «Уайт и Миддлтон» мощностью по 120 л. с, а для надводного плавания◦— два электромотора по 65 л. с.
В 1903 г. «Протектор» совершил 6 переходов протяженностью до 120 миль. В проливе Лонг-Айленд лодка погружалась на глубину до 15 м, и были опробована стрельбой минные (торпедные) аппараты.
