Применять ХАБ-25 планировалось окончательно снаряженными только контактными взрывателями, то есть с разрывом на поверхности земли. При этом образовывалась воронка диаметром 1 м и глубиной 0,4 м.
Производство 25-кг химических авиабомб продолжалось до 1941 г., хотя уже в 1939 г. этот калибр был признан малоэффективным.
К 1939 г. в НИИ-6 был разработан способ получения «ядовитых порохов» на основе пироксилина и получены данные по их стойкости. Коэффициент полезного использования ОВ, например для адамсита, составил 64–68 %. То есть появилась возможность объединить химическую и дымовую бомбы в один боеприпас, просто «возгонка» в данном случая оказалась наиболее удачным способом генерации этого боевого ОВ.
Курящиеся бомбы ядовитого дыма КРАБ-25яд предназначались для постановки дымовых завес с целью изнурения живой силы противника и сковывания его маневров на ограниченном участке местности в течение короткого промежутка времени (Сх. 79).

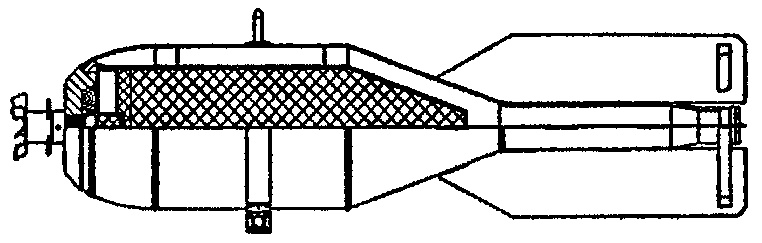

Схема 79. Штатная курящаяся авиабомба ядовитого дыма КРАБ-25яд обр. 1939 г. для применения с горизонтальных бомбодержателей
КРАБ-25яд планировалось применять исключительно для подрыва на местности, поэтому снаряжались они контактными взрывателями. При срабатывании бомбы в течение 5–8 минут интенсивно выгорал боевой заряд. При этом образовывалось ядовитое облако густого дыма ярко-желтого цвета высотой 15–20 м. При грамотной постановке дымзавесы из пяти и более бомб ядовитая волна, не теряя своих поражающих свойств, распространялась на расстояние до б км.
Курящиеся авиабомбы ядовитого дыма КРАБ-25яд чертежа 3–0481 до конца 1939 г. серийно изготавливались на Люберецком механическом заводе, а затем на заводе «Красный Аксай». Снята с производства эта бомба была в середине 1940 г.
В 1937–1939 гг. на вооружение принимаются химические авиабомбы ХАБ-100 и ХАБ-200. ХАБ-100, снаряженная ОВ типа Р-5 и весила 161 кг, из которых 83,5 кг приходилось на Р-5, а ХАБ-200, снаряженная ОВР-Ю, весила 169 кг, из которых 91,9 кг приходилось на ОВ (Сх. 80, 81).

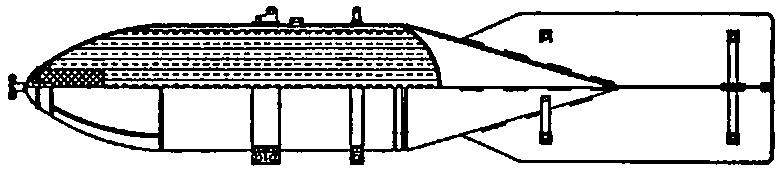

Схема 80. Штатная химическая авиабомба ХАБ-100 Р-5 обр. 1937 г.
Схема 81. Штатная химическая авиабомба ХАБ-200 Р-Ю обр. 1937 г.
В то же время поступили на вооружение и химические бомбы ХАБ-500–300 в вариантах снаряжения ОВ типа Р-5 и Р-Ю. Последняя весила 301 кг и содержала 185 кг вещества Р-Ю (Сх. 82).

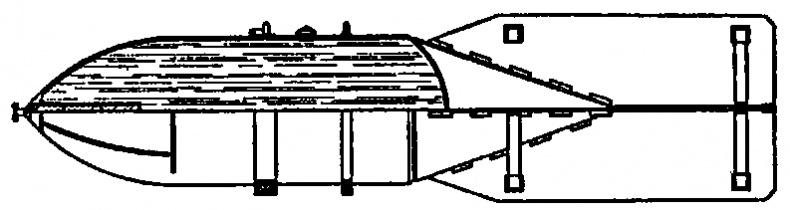

Схема 82. Штатная осколочно-химическая авиабомба ХАБ-500 Р-Ю обр. 1941 г.
В середине 1930-х годов была создана и запущена в серийное производство осколочно-химическая бомба ОАХ-8 образца 1934 г. Фактически она представляла собой химический 76-мм снаряд ОХ-350, состоявший на вооружении дивизионных и полковых пушек. К этому снаряду был приделан хвостовик и четырехперый стабилизатор (Сх. 83).
Схема 83. Штатная осколочно-химическая авиабомба ОАХ-8 обр. 1934 г.
Общая длина бомбы без взрывателя около 600 мм. Размах оперения 100 мм. В головную часть бомбы был ввинчен взрыватель АГМ-1.
Осколочно-химические авиабомбы АОХ-10 созданы в 1939 г. в стальных корпусах 76-мм пушечных старых гранат (недальнобойной формы) АО-10–6,5. Они успешно прошли полигонные испытания на ЦВХП КА и были допущены к войсковым, а в 1940 г. были приняты на вооружение ВВС КА (Сх. 84).

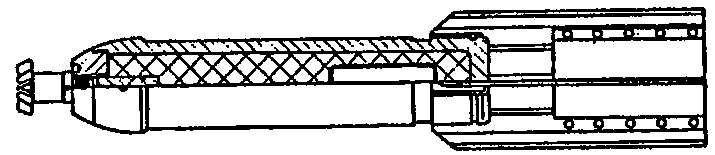

Схема 84. Штатная осколочно-химическая авиабомба ОАХ-10 обр. 1937 г.
Осколочно-химические авиабомбы АОХ-15 образца 1938 г. были созданы в корпусах 107-мм штатных осколочных старых снарядов (недальнобойной формы). Их длина без взрывателя составляла 610 мм, диаметр корпуса 107 мм, размах оперения 125 мм. Бомбы содержали 1,15 кг ОВ, общий вес бомбы с взрывателем 14,1–14,6 кг. В качестве взрывателей использовались AM-А, АВ-4 и АГМ-1.
Бомбы АОХ-15 серийно производились на Боткинском машиностроительном заводе по 500 тыс. штук в год.
АОХ-15 предназначалась для поражения живой силы противника, бронетехники и ее экипажей комбинированным действием осколков и ОВ. Бомбардировка этими бомбами мотомеханизированных частей на марше считалась даже предпочтительней, чем бомбардировка пехоты в местах сосредоточения. Отравляющее вещество, попадая в боевое отделение бронетехники через амбразуры и пробоины от осколков, должно было выводить из строя ничего не подозревавший и чувствовавший себя в безопасности под прикрытием брони экипаж.
Применять АОХ-15 планировалось как с горизонтальных бомбодержателей, так и из сбрасываемых ротативно-рассеивающих кассет (в этом случае бомбы не оснащались подвесными бугелями). При разрыве бомбы на открытой местности ее корпус дробился в среднем на 800 убойных осколков, разлетавшихся со скоростью 757 м/с (Сх. 85).

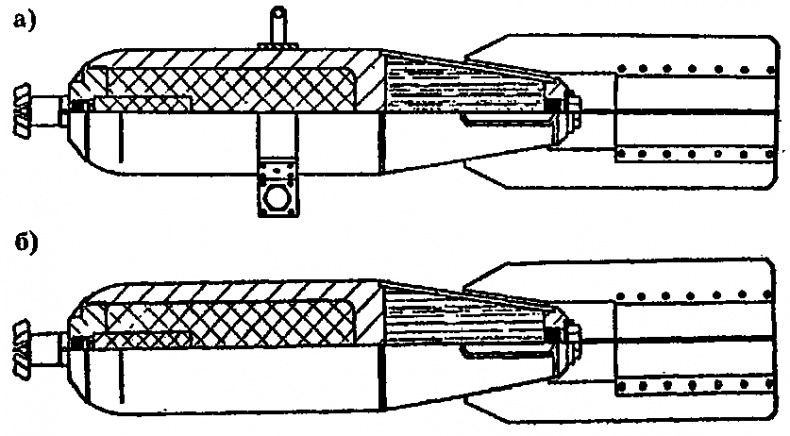

Схема 85. Штатная осколочно-химическая авиабомба ОАХ-15 обр. 1938 г.
а◦— для применения с горизонтальных бомбодержателей;
б◦— для применения из кассет
Химические ампулы◦— это разновидность бомбового вооружение. В ВВС РККА они появились именно в связи с разработкой химического оружия. В 1933–1934 гг. корпуса круглых ампул АК-1 и АК-2 изготавливались из стекла. Эти бомбы не требовали взрывателей, поскольку сами разбивались при ударе о преграду, а также не были подвержены окислению и имели очень низкую себестоимость. Отравляющим веществом их заполняли заранее. Но большим недостатком стеклянных ампул была их хрупкость, поэтому они требовали очень осторожного обращения.
Ампулы представляли собой сферические емкости: АК-1 диаметром 120–125 мм, а АК-2◦— диаметром 255–260 мм.
Они имели небольшую горловину типа короткого бутылочного горлышка. После заправки ОВ емкости герметично закрывались пробками и заливались сургучом.
Наименование этих боеприпасов совершенно не соответствовало их калибру в килограммах, но с небольшим округлением в меньшую сторону оно примерно означало их объем в литрах.
