Заводские пробы ледокола начались 18 (30) января, было волнение от Е
[38], и, только что мы вышли за мол, я увидел, что ледокол очень чувствителен к волнению, и в тех случаях, когда период волны совпадает с естественным периодом качки, ледокол сильно качается. Это обстоятельство предвиделось еще при обсуждении предварительных чертежей ледокола, и комиссия высказалась о том, что нельзя ждать от него хороших морских качеств; возбуждался даже вопрос об уменьшении наклона борта в подводной части, но это значило бы улучшить морские качества за счет ледокольных. Я на это не согласился и один из членов комиссии, г. Рунеберг, поместил даже в «Морском сборнике» (1898 г.) статью, в которой доказывал, что борта следует делать вертикальными. Комиссия отклонила мнение г. Рунеберга, а впоследствии, при пробе ледокола в полярных льдах, оказалось даже, что было бы не худо иметь еще больший угол наклона, ибо лед легко обламывается наклонным бортом книзу и очень сильно сопротивляется при ударе в него вертикальными плоскостями.
Качку ледокола можно было бы значительно уменьшить, устроив боковые кили, но они могли понизить ледокольную способность судна, образуя пространства, в которых может сдавливаться лед. Когда мы обсуждали в комиссии вопрос о морских качествах ледокола, то мне не пришла в голову мысль поставить боковые кили позади мидель-шпангоута. Теперь я склонен думать, что боковые кили в этом месте не могли бы сильно повредить ледокольным качествам, ибо за миделем в расстоянии 30–40 футов лед не сжат, и, следовательно, киль не будет препятствовать движению вперед; назад же судно двигается лишь по разбитому льду.
Есть опасение, что боковой киль даже в корме, в случае сдавливания льдом с обеих сторон, может задерживать движение льдин под дно и тем усиливать давление на борт. В какой мере эти опасения основательны – не знаю, но качка ледоколов, вообще, по временам бывает так неприятна, что стоит попробовать, не улучшат ли морские качества боковые кили в кормовой части.
Когда обнаружилось, что ледокол сильно качается, постановка боковых килей была уже невозможна. Я решился прибегнуть к другому средству, которое было испытано на броненосце «Inflexible» и оказалось удовлетворительным, но потом вышло из употребления потому, что стали ставить боковые кили. Средство это состоит из особой камеры, идущей поперек судна. Камера в средине судна суживается так, чтобы задерживать движение воды в ней, при перебегании ее с одного борта на другой. Половина камеры наливается водой, которая на качке перебегает с борта на борт, запаздывая настолько, что она поспевает к накрененному борту уже тогда, когда последний начинает подниматься кверху.
Ввиду благоприятных результатов, которые дали опыты с противокачающей камерой, я решил тотчас же устроить ее на «Ермаке». Впоследствии обнаружилось, что вода переливается с таким замедлением, которое нужно, и что противокачающая цистерна задерживает размахи качки. На глаз кажется, что она очень облегчает качку, и мы ею впоследствии всегда пользовались. К сожалению, инструментально невозможно определить, в какой мере качка, вследствие переливания воды в цистерне, уменьшается.
Глава VI. Описание ледокола «Ермак» и испытание его на открытой воде
4 (16) февраля (1899 г.) ледокол был предъявлен к сдаче, а потому здесь уместно дать подробное описание его в том виде, в каком он вышел из рук строителя.

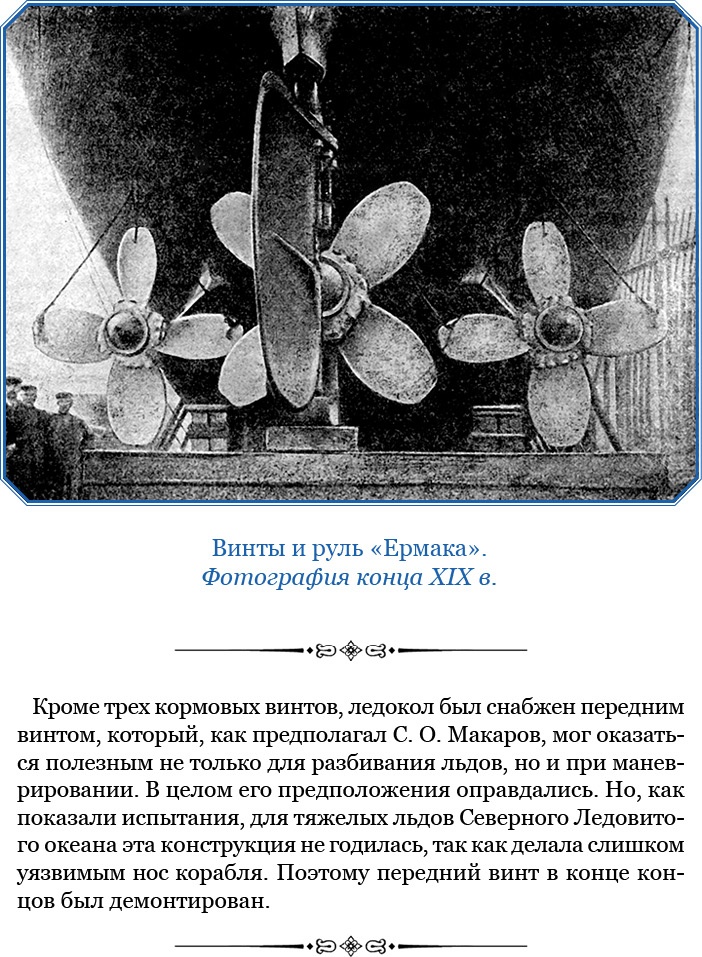

Ледокол имеет четыре машины, в 2500 сил каждая. Три машины стоят в корме, а четвертая в носу. Для помещения носового винта форштевню придана специальная форма. Для валов боковых винтов сделаны открытые изнутри приливы, допускающие осмотр дейдвудных труб.
Ледяной пояс простирается на 18 футов, а именно: от 2 футов выше средней палубы до 2 футов ниже непроницаемого стрингера. На ледяном поясе наружная обшивка положена вгладь, а в остальных местах положены вгладь вертикальные швы и сделаны с высадками все горизонтальные.
У ахтерштевня есть небольшая особенность, введенная по моей инициативе, а именно: передняя сторона ахтерштевня не представляет плоскости, нормальной к линии судна, а срезана на 45°. Выше оси винта срез идет в одну сторону, а ниже – в другую, и в таком направлении, что струя воды и лед, отбрасываемые лопастями винта, попадают на острый угол ахтерштевня. Задняя кромка переднего ахтерштевня срезана параллельно передней кромке заднего. Эта особенность уменьшает до некоторой степени сопротивление заднего ахтерштевня, а потому дает полезные результаты, хотя прямым опытом трудно установить размер пользы.
На рисунке, представляющем мидель-шпангоут, видно, что второе дно продолжается вверх и составляет второй борт, имеющий аркообразную форму. Второе дно и борт идут без перерывов от задней переборки задней машины до задней переборки передней машины. Тут второй борт делает внизу уступ. Непрерывности второго борта, в особенности в средней части судна, придается важное значение для общей продольной крепости.
На том же чертеже миделя видно, что существуют две продольные переборки, отделяющие машинные и котельные кожухи от грузовых трюмов. Переборки эти также идут непрерывно по всей средней части судна и служат для придания общей продольной крепости.
При расчете размера поперечной крепости судна, потребной для противодействия сжатию напором льда, предполагалось прежде всего давление на общую поверхность борта, принимаемое главными частями судна, а именно: переборками, верхним и нижним дном, средней палубой и большими бимсами, которые заменяют нижнюю палубу, где такой нет. Между двух переборок давление принимается палубами, стрингерами и полупереборками, а затем шпангоутами, аркообразным вторым бортом и стрингерами. Между каждыми двумя шпангоутами обшивка сама должна быть достаточно крепка для выдерживания заданного давления. Шпангоуты по всему судну поставлены через 2 фута, а по ледяному поясу введены промежуточные шпангоуты, так что на каждый фут длины судна приходится по одному шпангоуту.
Для придания крепости всему судну оно имеет одну сплошную палубу на высоте 27 футов от киля. Палуба эта идет, не прерываясь, от носа до кормы и носит название средней палубы. Ниже ее идет нижняя палуба, пролегающая в отделениях между двумя бортами и лишь в носу и корме идущая во всю ширину судна. Эту палубу нельзя было продолжить во всю ширину, ибо тому мешают машины и котлы, но она продолжается в виде бимсов более или менее тяжелого профиля. Ниже этой палубы идет стрингер, разделяющий отделения боковых коридоров от междудонных пространств.
Выше средней палубы в оконечностях судна положена каютная палуба. В средней части судна она заменена стрингером и имеет несколько полупереборок, связывающих этот стрингер с верхнею и среднею палубами.
