Петли обратной связи являются составляющей всех диаграмм цикличной причинности. Если вы нарисовали диаграмму, в которой нет петли обратной связи, знайте, что вы описали систему не полностью. Однако этот тест не всегда работает в обратную сторону. Даже если у вас на диаграмме есть хотя бы одна полная петля, это не обязательно означает, что диаграмма завершена, так как могут существовать дополнительные, не отображенные петли, относящиеся к рассматриваемой системе. Но если вы нарисовали первую петлю, это показывает, что вы движетесь в верном направлении. По мере того как ваше понимание системы будет становиться глубже, вы будете добавлять новые петли, пока не достигнете точки, где почувствуете, что ваша диаграмма исчерпывающе описывает систему.
А теперь давайте перейдем к двум важнейшим типам петель обратной связи, известным как усиливающая и уравновешивающая петли.
Усиливающие петли

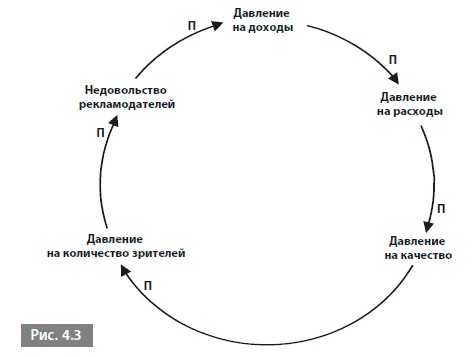

Взгляните еще раз на главную петлю в примере о телекомпании (рис. 4.3). Эта петля действует как порочный круг: чем сильнее давление на расходы, тем сильнее давление на качество, которое в свою очередь усиливает давление на количество зрителей, увеличивая тем самым недовольство рекламодателей и усиливая давление на доходы, а соответственно, и давление на расходы. С каждым витком ситуация усугубляется.
Ситуация, в которой начальное событие – давление на расходы – усиливается с каждым витком петли, известна как положительная обратная связь, а связанная с ней диаграмма цикличной причинности известна как петля положительной обратной связи или усиливающая петля. Усиливающие петли действительно имеют прогрессирующий эффект, но, как мы увидим из следующей главы, не обязательно отрицательный. Он может быть и положительным, и усиливающие петли, действующие как круги процветания, лежат в основе роста и успеха бизнеса.
Усиливающие петли являются важными строительными элементами, и мы рассмотрим их поведение более подробно в следующей главе. А пока давайте перейдем к следующему строительному элементу – уравновешивающей петле.
Уравновешивающие петли

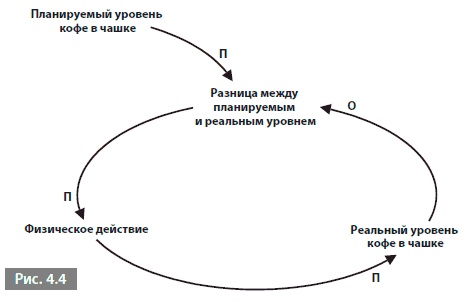

На рис. 4.4 показана еще одна диаграмма цикличной причинности, представляющая наливание чашки кофе.
Наливая кофе в чашку, мы держим в голове его планируемый уровень. Обычно это «почти полная чашка», но может быть и полчашки, и другие варианты. Для этого примера давайте предположим, что нам нужно налить полчашки.
Наливая кофе, мы глазами следим за тем, как его уровень в чашке поднимается, и оцениваем разницу между планируемым и реальным уровнем. С помощью этой оценки наш мозг контролирует физическое действие, в данном случае положение руки, которое в свою очередь определяет скорость наливания. В начале, когда разница сравнительно велика (в чашке совсем немного кофе), мы наливаем довольно быстро, то есть ставим букву П.
Наше физическое действие, конечно, влияет на уровень кофе в чашке, поэтому здесь тоже ставим П. Однако по мере наполнения чашки и подъема уровня кофе разница между планируемым и реальным уровнем сокращается, и мы обозначаем это буквой О. Разница между планируемым и реальным уровнем становится все меньше, наше физическое действие ослабевает, и уровень кофе в чашке повышается все медленнее, пока разница между планируемым и реальным уровнем не достигнет нуля. На этом месте наше физическое действие прекращается, а чашка, как и планировалось, оказывается наполовину полной.
Форма обратной связи, в которой система стремится к определенной цели, называется отрицательной обратной связью, а соответствующие петли называются петлями отрицательной обратной связи или уравновешивающими петлями. Уравновешивающие петли очень распространены. Наполнение чашки кофе, контроль температуры в помещении с помощью термостата, действия, направленные на то, чтобы привести фактические данные в соответствие с бюджетом, – все это примеры уравновешивающих петель в действии.
Свободные звенья, границы и реальные системы
Хотя все петли обратной связи представляют собой замкнутые петли без начала и конца, некоторые диаграммы цикличной причинности включают элементы, находящиеся за пределами петель, но связанные с ними: например, планируемый уровень кофе в чашке в уравновешивающей петле. Такие элементы называются свободными звеньями.
Свободные звенья делятся на две категории:
• входные звенья, представляющие планы, цели или задачи, которые необходимо выполнить, или внешние запускающие устройства системы;
• выходные звенья, представляющие общие результаты работы системы.
Планируемый уровень кофе в чашке в уравновешивающей петле – пример входного звена. Оно представляет цель наполнить чашку наполовину. Если вы вернетесь к диаграмме цикличной причинности, относящейся к бэк-офису (см. рис. 2.7), вы увидите три свободных звена: качество обслуживания и затраты, являющиеся выходными звеньями, представляющими общие результаты работы бэк-офиса, и объем и разнообразие операций, являющиеся входным «запускающим устройством».
Свободные звенья определяют границы системы интересов. Может показаться, что концепция границ системы противоречит целостному подходу системного мышления: если мы хотим иметь целостную картину, то никаких границ быть не должно.
В действительности никакого противоречия здесь нет. Главное – отметить границы в правильном месте, чтобы они охватывали систему интересов в целом, но не включали ненужного или постороннего материала.
Рисовать свободные звенья или нет, зависит от вашего решения, принятого в контексте понимания поведения конкретной системы интересов. Мы стремимся к тому, чтобы избежать ненужной сложности и в то же время не попасть в «ловушку разрезанного слона». Это достижимо, хотя, возможно, вы и наполните несколько мусорных корзин порванными диаграммами, прежде чем выявите точку равновесия для каждого конкретного случая.
Очень редко встречаются диаграммы цикличной причинности, не содержащие свободных звеньев, все элементы которых являются частью той или иной завершенной петли. Гораздо чаще, особенно в диаграммах цикличной причинности бизнес-систем, вы обнаружите ряд взаимосвязанных петель обратной связи, движимых (обычно небольшим количеством) вводных звеньев, представляющих политику и цели, и ведущих к выводным звеньям, представляющим результаты деятельности системы. Эта общая структура подкрепляется диаграммами, которые вы уже видели и которые еще увидите.
