Теперь давайте предположим, что я нечаянно вылил слишком много, и теперь реальный уровень кофе в чашке ниже планируемого. Таким образом, разница между планируемым и реальным уровнем – положительное число, и я выполняю положительное физическое действие, поскольку мы имеем связь типа П. Это означает, что я наливаю кофе обратно, что логично. На реальный уровень кофе в чашке оказывается положительное влияние (опять связь типа П), и он опять повышается, что тоже логично. Рост реального уровня кофе в чашке вызывает сокращение разницы между планируемым и реальным уровнем (связь типа О). Тот факт, что разница между планируемым и реальным уровнем становится меньше, предполагает, что система стремится к своей цели.
Происходящее гораздо легче оценить с помощью графика, демонстрирующего несколько преувеличенную форму поведения реального уровня кофе в чашке во времени (рис. 6.3).
Этот график наглядно демонстрирует постепенное повышение и понижение реального уровня кофе в чашке, стремящегося к планируемому. Планируемый уровень отмечен с помощью соответствующего свободного звена, и свободные звенья, выполняющие подобные функции, известны как свободные звенья планируемых показателей, которые отличаются от свободных звеньев, с которыми мы уже встречались прежде.
Поведение всех уравновешивающих петель
Уравновешивающие петли стремятся к планируемым показателям или целям. Иногда они явно выражены с помощью свободных звеньев планируемых показателей, иногда нет, но любая уравновешивающая петля стремится к цели. Иногда движение к цели происходит плавно, но, если в системе имеются задержки, движение может быть скачкообразным.
И опять мы видим объединяющий принцип. Все уравновешивающие петли стремятся к цели, одна и та же диаграмма цикличной причинности может вести к плавному движению к цели (как показано на рис. 6.2) или скачкообразному. Разница между этими двумя типами поведения определяется тем, насколько быстро система реагирует на сигнал. Если мгновенно, поведение обычно бывает плавным. Если же в системе имеются задержки во времени (как в примере, когда наливающий кофе отвлекается), то она будет вести себя скачкообразно.
Незнакомый душ
Пример с чашкой кофе хорошо иллюстрирует плавное движение к цели. Но он выглядит несколько искусственно, когда речь идет о скачкообразном движении, ведь едва ли кто-то может быть настолько неуклюж. Однако в повседневной жизни встречается множество примеров скачкообразного поведения.
Всем знакома ситуация пользования душем в незнакомой гостинице. Вы включаете теплую воду, даете ей стечь и решаете, что она слишком холодная. Откручиваете горячий кран, еще даете воде стечь и нетерпеливо (стоять без одежды холодно!) пробуете ее опять. Она по-прежнему слишком холодная. Тогда вы открываете горячий кран полностью, и вода начинает теплеть. Вы прыгаете под душ, но через несколько секунд выскакиваете обратно – там кипяток! Однако теперь между вами и краном поток обжигающей воды, поэтому вы берете полотенце, обматываете вокруг руки и открываете холодный кран. После примерно трех попыток вам наконец удается отрегулировать температуру воды.

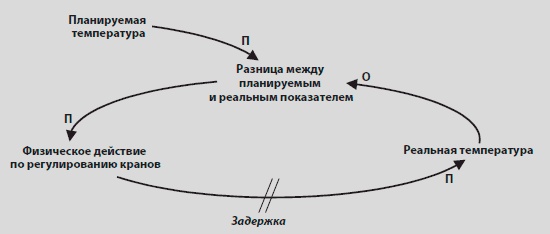

Вот как выглядит петля.
Две черты представляют задержку во времени между регулированием крана и реальной температурой воды, льющейся из душа. Если эта задержка составляет более нескольких секунд, мы теряем терпение! Поэтому мы постоянно перекрываем кран, и в результате система движется скачкообразно.
Уравновешивающие петли в бизнесе

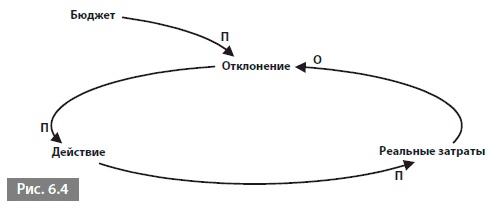

Уравновешивающие петли часто встречаются в бизнесе. Большинство из них выглядит, как на рис. 6.4.
Размер бюджета определяется в процессе его составления и становится планируемым показателем. В течение года с помощью счетов управленческого учета отслеживается отклонение реальных затрат от бюджета. Это сравнение подсказывает, какие действия предпринять, чтобы привести реальные результаты в соответствие с бюджетом. Именно это мы и делаем на практике: с точки зрения системного мышления система бюджетирования содержит уравновешивающую петлю, которая стремится к цели выполнить бюджет.

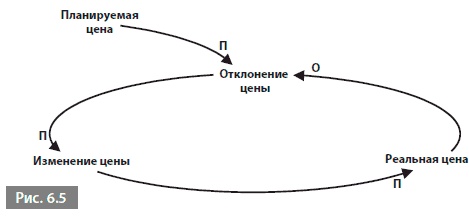

В качестве конкретного примера можно привести диаграмму ценообразования на рис. 6.5.
В данном случае необходимое действие – это изменение цены или в сторону увеличения (если реальная цена ниже планируемой), или в сторону уменьшения (если реальная цена выше планируемой). Эта диаграмма отражает оба случая, и связи типа П и O работают автоматически в обе стороны. Поэтому если мы определим отклонение цены как:
ОТКЛОНЕНИЕ ЦЕНЫ = ПЛАНИРУЕМАЯ ЦЕНА – РЕАЛЬНАЯ ЦЕНА,
то, если планируемая цена выше реальной, отклонение цены – положительное число. Связь типа П между отклонением цены и ее изменением указывает на то, что чем больше (положительное) отклонение цены, тем больше ее изменение; и связь типа П между изменением цены и реальной ценой ведет к увеличению цены, чтобы она соответствовала планируемой цене. Подобным образом если реальная цена выше планируемой, отклонение цены – отрицательное число, ведущее к отрицательному изменению цены, что влечет понижение реальной цены.
На рис 6.6 представлена та же диаграмма в другой языковой форме, где действие описано как повышение или снижение цены, то есть оно явно может иметь оба направления в зависимости от обстоятельств.
Иногда мы используем конкретные слова для обозначения «увеличения» или «уменьшения» действий. На рис. 6.7 приведен пример уравновешивающей петли, относящейся к управлению персоналом, а на рис. 6.8 – к управлению активами.
