Двойная ось Y, внушающая страх

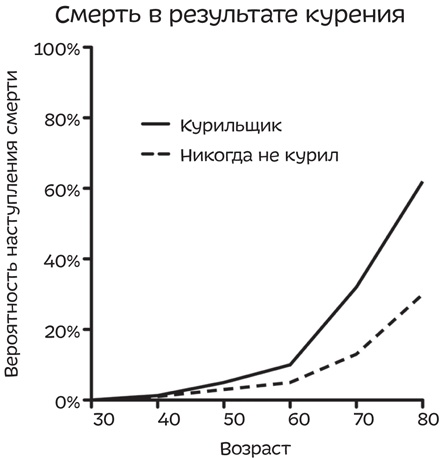

Тот, кто строит график, может легко скрыть любую ложь, предвидя, что большинство тех, кто его увидит, не будут всматриваться очень уж пристально. Благодаря этому можно легко заставить огромное количество людей поверить в самые невероятные вещи. Возьмем, например, нижеприведенный график, на котором отражена ожидаемая продолжительность жизни курильщиков и тех, кто не курит, в возрасте 25 лет
[32].
График проясняет две вещи: опасность, которой подвергается курильщик, увеличивается со временем, и потому есть большая вероятность, что он умрет раньше того, кто не курит.

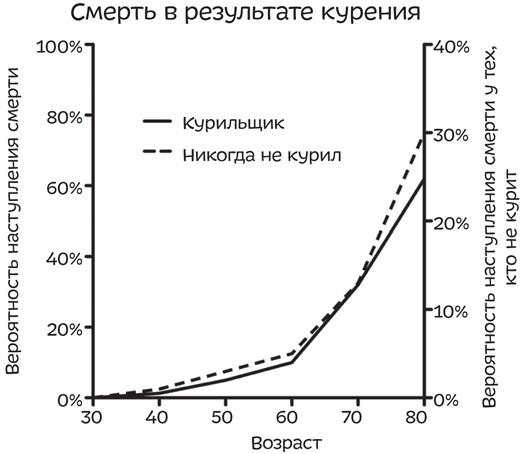

Разница невелика для возраста 40 лет, но риск не дожить до 80 лет для курильщика увеличивается более чем вдвое — с менее чем 30 % до более 60 %. Это честный и точный способ представить данные графически. Но представьте, что вы 14-летний курильщик, который хочет уговорить родителей разрешить ему курить. В таком случае этот график вам не поможет. Придется покопаться в своем мешке с реквизитом фокусника и выудить оттуда двойную ось Y. Справа появится еще одна ось, числа на ней совсем не такие, как слева, и относятся лишь к тем, кто не курит. Как только вы это сделаете, график будет выглядеть вот так:
Теперь все выглядит так, словно вероятность умереть от курения у вас такая же, как и по любой другой причине. Не курение будет источником ваших бед — а ваш возраст! Самая большая сложность с такими графиками, в которых используются двойные оси Y, заключается в том, что вы всегда можете разметить вторую ось любым удобным для себя способом.

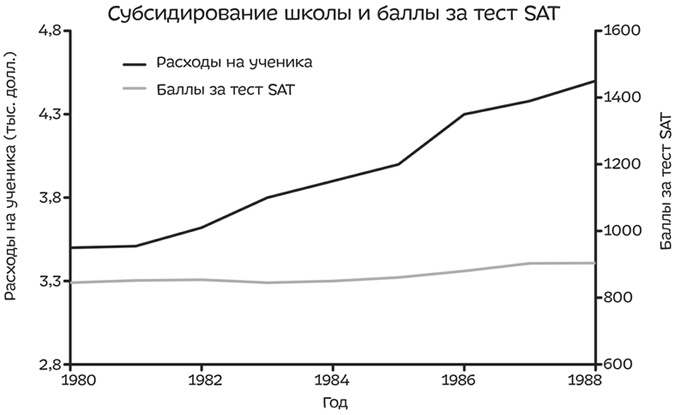

В журнале Forbes, весьма авторитетном издании, внушающем доверие, приводится очень похожий график, отражающий связь расходов на учащихся средней школы и их баллов по тесту SAT
[33]
. Это очень распространенный в США стандартизированный тест для приема в высшие учебные заведения.

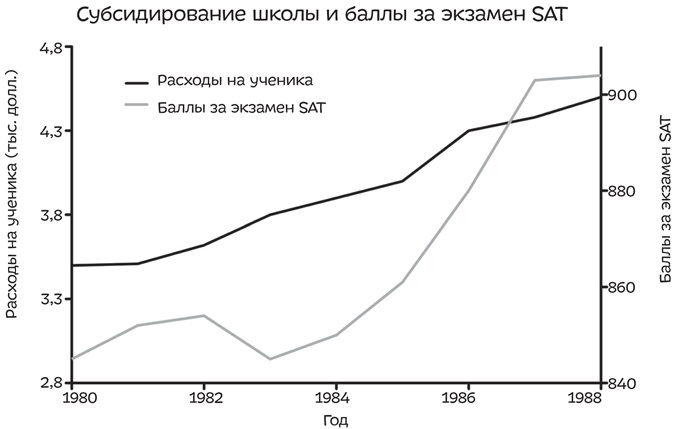

На графике все выглядит так, словно увеличение расходов на ученика (черная кривая) никоим образом не влияет на увеличение баллов по SAT (серая кривая). Некоторые оппозиционно настроенные политиканы могут утверждать, что это деньги налогоплательщиков, выброшенные на ветер. Теперь вы понимаете, что выбор разметки для второй оси Y (по правой стороне) ничем не обоснован. Если бы вы были школьным администратором, то, возможно, просто взяли бы те же самые данные, изменили разметку на оси справа — и готово! Налицо увеличение расходов, которое обеспечивает более качественное образование (как следует из увеличения баллов за тест!).
Этот график, однако, отображает принципиально другую историю. Какой из них не лжет? Чтобы это понять, нужно измерить, насколько меняется одна переменная при изменении другой. Для этого есть показатель, известный как корреляция. Корреляции варьируются от –1 до 1. Корреляция 0 означает
, что одна переменная совсем не связана с другой. Корреляция –1 означает, что, когда одна переменная идет вверх, другая абсолютно синхронно идет вниз. Корреляция 1 означает, что, когда одна переменная идет вверх, вторая делает то же самое, тоже абсолютно синхронно. Кажется, первый график иллюстрирует корреляцию 0, второй — ту, что очень близка к 1. Фактическая корреляция для этого набора данных равна 0,91 — и это очень сильная корреляция. Повышенные расходы на студентов, по крайней мере в этом наборе данных, ассоциируются с лучшими показателями при выполнении тестов SAT.
С помощью корреляции можно
также оценить, в какой степени результат объясняется с помощью представленных переменных
[34]. Корреляция 0,91 говорит о том, что мы можем объяснить 91 % студенческих баллов за тест SAT, посмотрев на количество школьных расходов на каждого студента. А значит, можем понять, насколько расходы объясняют разнообразие баллов SAT.
Осенью 2015 года в США во время заседания комитета Конгресса развернулась полемика, касающаяся графиков с двойной осью Y. Джейсон Чаффец представил график, отображающий две услуги, предоставляемые организацией Planned Parenthood, — аборты, а также скрининг и профилактику рака
[35]:
