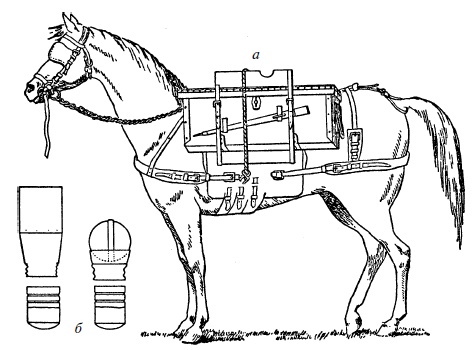

Рис. 54. Боеприпасы для горной гаубицы и способ их транспортировки: а – снарядные ящики, навьюченные на лошадь. Специальное вьючное седло позволяет артиллерийской прислуге разместить ствол поверх остальной поклажи; б – картечный выстрел и ядро для двенадцатифунтовой горной гаубицы
В горах Запада, где проезжие дороги были не более чем тропами, охотники на пушного зверя обычно запрягали двух лошадей цугом для транспортировки орудий, весящих меньше чем двенадцатифунтовая гаубица армейского образца. (Общий вес армейской пушки вместе с лафетом, боеприпасами, инструментами и походной кузней составлял примерно 3/4 тонны. Ствол весил 220 фунтов.) При движении по сильно пересеченной местности орудие и лафет могли грузиться на верховую лошадь посредством использования специально сконструированного вьючного седла. Нет никаких упоминаний о том, что Фримонт использовал подобное седло для перевозки гаубицы во время своего знаменитого путешествия в Калифорнию; однако в его дневнике есть записи о том, что несколько раз ствол гаубицы снимался с лафета для облегчения его транспортировки на особенно сложных участках местности.
На рис. 54, а изображен способ упаковки боеприпасов для горной гаубицы и транспортировки их на лошади; на рис. 54, б показаны два типа боеприпасов, картечный выстрел и ядро.
Рис. 55. Английское корабельное орудие, установленное на парапете форта Нискуалли примерно в 1833 г. Эта шестифунтовка была поднята с затонувшего английского корабля и установлена для защиты форта Нискуалли Компанией Гудзонова залива, недалеко от устья реки Нискуалли. Ныне оно установлено на парапете воссозданного форта в парке Пойнт-Дефианс города Такома, штат Вашингтон. Орудие направлено на юг и смотрит примерно на то мето, где оно стояло в прошлом
Как картечный выстрел, так и ядро закреплены на деревянном поддоне. С любым боеприпасом в качестве метательного заряда использовалась навеска из 8 унций пушечного пороха в картузах из шерстяной ткани, закрепленных на цилиндрических поддонах из дерева. Когда метательный заряд с его поддоном прикреплялся к снаряду посредством хомутика, весь заряд становился «снаряженным боеприпасом». Картечный выстрел, имевший 4,47 дюйма в диаметре и содержавший 148 мушкетных пуль, уложенных в четыре яруса, образовывал боеприпас, который весил 11,2 фунта. Сферическое ядро того же диаметра, что и картечный выстрел, снаряжалось 7 унциями ружейного пороха, который взрывался от тлеющего фитиля, вставляемого в него непосредственно перед выстрелом. Вес ядра, снаряженного и закрепленного на поддоне, составлял 9,2 фунта. Третьим типом боеприпасов была «сферическая шрапнель», напоминавшая внешне круглое ядро, но содержавшая 78 мушкетных пуль и разрывной заряд из 41/2 унции ружейного пороха. Вес сферической шрапнели составлял 11 фунтов. В один снарядный ящик обычно помещалось два ядра, пять сферических шрапнелей и один картечный выстрел; все это комплектовалось принадлежностями – запальными фитилями, воспламеняющими трубками, протекторами для фитилей и медленно горящими спичками, – которые также помещались в тот же ящик. Вес снарядного ящика вместе с запасом ветоши, закрепленной снаружи, составлял 112 фунтов. Второй снарядный ящик закреплялся по другую сторону вьючного седла и обеспечивал баланс нагрузки на животное.
Орудия фортов в дебрях Дальнего Запада
Не может быть никакого сомнения в том, что орудия с речных судов и колесные орудия, которые были описаны выше, порой устанавливались в блокгаузах и на парапетах фортов, возведенных охотниками-промысловиками в дебрях Фронтира. Кроме того, орудия большего калибра доставлялись на возникающие торговые посты и фактории. В подобных местах на тихоокеанском побережье учреждения Компании Гудзонова залива, которые обслуживались морскими судами, в качестве вооружения для фортов вполне могли использоваться и судовые орудия. Типичное орудие и его установка на ограждении подобного форта в дебрях Фронтира показаны на рис. 55 и 56. Для тех или иных торговых постов в глубине страны орудия доставлялись на речных судах. Джедидая Смит упоминает о наличии нескольких двенадцатифунтовых орудий среди вооружения форта Ванкувер в 1828 году.

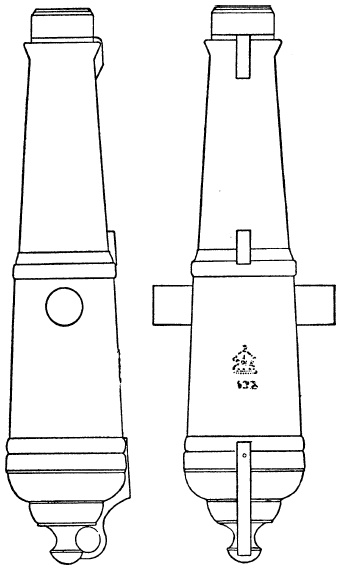

Рис. 56. Английская судовая пушка, форт Нискуалли, около 1833 г. Более подробное изображение судового орудия, показанного на рис. 55. Слева: вид на ствол сбоку. Справа: вид на ствол сверху. Общая длина составляет 49 дюймов. Диаметр канала ствола у дульного среза 4 дюйма. На казенной части ствола на расстоянии 31/2 дюйма от основания имеется изображение короны в виде углубления в металле ствола. Ниже короны – рельефная надпись «6 PR»
Несколько наиболее интересных записей относительно вооружения фортов в глубине страны относятся к форту Осейдж, самому западному посту из всей государственной системы факторий по торговле с индейцами. В дневнике
Джорджа К. Сибли, торгового представителя в форте Осейдж, в записи от 23 сентября 1808 года есть такие строки:
«Капитан Климсон был вынужден привести в боевую готовность вооружение, установленное на холме, на котором постоянно пребывают наши караульные. Этот холм господствует над низменностью, в которой находится лагерь. Наш лагерь сейчас окружен индейцами, которые, хотя и ведут себя дружественно по отношению к нам, все же могут не совладать с искушением завладеть товарами, хранящимися в фактории, и другими припасами, с целью чего могут пойти на грубое насилие».
А 24 сентября 1808 года он записывает: «После обеда капитан Климсон отдал команду произвести по выстрелу из трехфунтовки и вертлюжного орудия, чтобы ублажить индейских вождей».
Уильям Кларк, руководивший строительством форта Осейдж, писал Генри Дирборну 23 сентября 1808 года: «Поскольку он [форт Осейдж], вполне вероятно, станет весьма значительной факторией, следует, по моему мнению, в дополнение к трехфунтовке и четырем вертлюжным орудиям, которые там сейчас имеются, снабдить форт также и чугунной шестифунтовкой с необходимым количеством картечных выстрелов и шрапнели».
Х.М. Брекенбридж 25 апреля 1811 года сообщал о ситуации в районе форта Осейдж следующее: «Изрядное беспокойство среди индейцев. Они пришли в волнение, когда несколько солдат избили индейца за невыполнение распоряжения часового. Они было бросились на охрану с оружием, но солдаты приготовили к стрельбе пару орудий, после чего индейцы сочли за лучшее отступить».
