11,4
Вулич "Сомерсет"
10,5"
12
71
16
Вулич
13"
22.5
272
Армстронг (на вооружение не принято]
Нарезные дульнозарядные (взято по List of Service Rifled Ordnance, 1886)
Вес
орудия, т
Вес снаряда, кг
Вес заряда, кг
Начальная скорость, м/с
Дульная энергия, т-м
Пробиваемость у дула,
мм (мягкого железа)
Тип нарезки
1864
6.3"
2.9
29,0
2,7 ВКЗ
343
174
шунтовая
1864
6.6"
3.2
44,0
11,3 КЗ
432
414
прямые нарезы
1865
7"
6,5
50,8
13,6 КЗ
465
565
196
В, постоянная
1866
8"
9,0
78,9
15,9 КЗ
422
708
244
В. прогрессивная
1865
9"
12.0
114,8
22,7 КЗ
439
1111
287
В. прогрессивная
1868
10"
18.0
184.2
31.8 КЗ
420
1632
328
В. прогрессивная
1867
11"
25.0
246,3
38,6 КЗ
415
2139
363
В. прогрессивная
1870
12"
25.0
275,8
38,6 КЗм
394
2148
343
В. прогрессивная
1871
12"
35.0
320,2
63,5 КЗм
424
2887
404
В. прогрессивная
1875
12,5"
38,0
367,0
95.3 КЗм
480
4247
467
В. прогрессивная
1878
16"
80,0
763.9
204.0 ПБ
485
9003
627
В. прогрессивная
Тип пороха в графе «Вес заряда»: ВГЗ – винтовочный крупнозернистый, КЗ – крупнозернистый, КЗм – крупнозернистый модифицированный, ПБ – призматический бурый.
В графе «Тип нарезки»: В. – «Вуличская».
Глава 11. «Ахиллес»
Место постройки
Заложен
Всплыл
Предъявлен
Стоимость
Чатем
1.08.1861
23.12.1863
26.11.1864
469572 ф. ст.
Размерения, м
115,8x17,8x8,3
Водоизмещение, т
9820 (корпус и броня 6670, оборудование 3150)
Вооружение
После вступления в строй в 1864 г.: 4 100-фунтовых гладкоствольных на верхней палубе, 16 100-фунтовых гладкоствольных на главной палубе в 1865 г. добавлены 6 68-фунтовых на главной палубе (все орудия – на деревянных станках).
После перевооружения в 1868 г.: 4 7" дульнозарядных на верхней палубе, 18 7" дульнозарядных на главной палубе, 4 8" дульнозарядных наплавной палубе.
После перевооружения в 1874 г.: 2 7" дульнозарядных на верхней палубе, 2 9" дульнозарядных на верхней палубе, 12 9" дульнозарядных на главной палубе (начиная с 1868 г. все орудия устанавливались на металлических станках).
Броня, мм
батарея 114, пояс 114 (в оконечностях 61), траверзы 114, подкладка под броню 250-460 (тик), обшивка 9,5 (общий вес брони 1259 т)
Механизмы
тронковые фирмы "Пенн", диаметр цилиндров 2845 мм, ход поршня 1319 м, 10 котлов (давление 1,7 атм), 5720 л.с, 14,3 уз при 55 об/мин.
Запас топлива, т
740/1000
Дальность плавания
1800 миль (6,5-узловым ходом)
Площадь парусов, м2
2802
Экипаж, чел.
709
Особенностями этого броненосца были полный пояс по ватерлинии с центральной батареей, форма кормы, защищавшая рулевой привод и голову руля, высокое расположение центра тяжести, что давало ему право считаться самым остойчивым линейным кораблем флота. Помимо этого, «Ахиллес» прошел больше всех кораблей модернизаций его оснастки и вооружения, стал единственным британским боевым кораблем с четырьмя мачтами и нёс самую большую площадь парусов среди боевых кораблей. Он также стал первым кораблем, спроектированным с четырехлопастным неподъёмным винтом и первым железным боевым кораблем, построенным на королевской верфи.

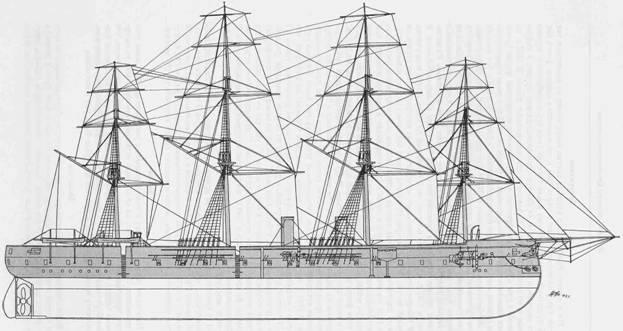

Броненосец «Ахиллес»
Третий броненосец, построенный по той же программе, что и пара «Гектор» -«Вэлиент», должен был быть похожим на «Уорриор», и его первые чертежи демонстрируют фрегатские нос и корму. Но Э.Рид, в то время секретарь Общества инженеров-кораблестроителей (Institution Naval Architects), вместе с отделом главного строителя поднял вопрос об отсутствии защиты рулевого привода и головы руля, и, в основном благодаря его настойчивости, проект в январе 1861 г. было решено переделать, причем предлагалось предусмотреть полный броневой пояс по ватерлинии при сохранении батареи той же длины, что и на «Уорриоре». От бесполезного железного княвдигеда отказались в пользу вертикального, несколько заваленного назад форштевня, а корма по типу «Гектора» заменила далеко нависающий подзор, и ей была придана форма, чтобы «защищать голову руля, отклонять продольные попадания и более легко выдерживать удары попутных волн». Таким образом, «Ахиллес» был «Уорриором» с полным поясом по ватерлинии и формой оконечностей, отвечающей новым требованиям, а не напоминавшей прошлые. Его днище отчасти было более плоским, а машины корабль нес немного выше, чтобы поднять центр тяжести. Поскольку этому способствовал полный пояс по ватерлинии и веса прочего, размещенного выше ватерлинии оборудования, комбинированный эффект от этих изменений выразился в том, что «Ахиллес» оказался весьма остойчивым. В самом деле, сравнивая его с двумя другими кораблями программы, может показаться, что Исаак Уотте задался целью определить крайние случаи как в практической остойчивости, так и жесткости, поскольку «Гектор» со его очень низким расположением центра тяжести стал печально известен за свою склонность к бортовой качке, а «Ахиллес» заслужил репутацию наиболее остойчивого под парами корабля во всем Королевском флоте.
