12-тонные гладкоствольные дульнозарядные орудия имели металлические станки более ранней модели, чем у «Принса Альберта», и были первыми подобными «тяжёлыми» орудиями, принятыми на вооружение флота. Они приводились в движение «механизмами» вместо талей, что ознаменовало новую веху в артиллерии; с этого времени установки Скотта позволяли увеличивать вес орудий, поступающих на вооружение, и осуществлять горизонтальную наводку в плохую погоду с легкостью и безопасностью. С этими установками и наклонными полозьями перевод орудия из наибольшего угла подъёма на максимальный угол снижения (для заряжания) выполнялся на спокойной воде за полчаса. Согласно старшему лейтенанту, командиру носовой двухорудийной башни, во время первой стрельбы скорострельность его установки, как и в других башнях, могла поддерживаться на уровне трёх выстрелов в пять минут. Хотя прислуга каждого орудия состояла из 30 человек, канонир заявлял, что «он выполнял все операции по заряжанию, наведению, откату и накату орудия и с двенадцатью номерами расчета». Стрелять из орудий носовой башни можно было только одновременно, поскольку заряжающие при выстреле соседнего орудия раньше времени подвергались опасности от огня, проникающего через орудийный порт в башню, в то время как они имели в руках 36 кг заряд пороха. Офицер, управляющий стрельбой башни, находился в таком положении, что его голова частично возвышалась над крышей башни, и он был уязвим для ружейного огня. Несмотря на несколько попыток по использованию смотровых колпаков или щелей в лобовой части башен, эти мероприятия так и не были осуществлены.
Чтобы увидеть, какая из башен – конструкции Кольза или Эриксона – лучше противостояла снарядам крупного калибра, 15 января 1866 г. были проведены испытания. Дабы проверить сопротивляемость башни и её склонность к заклиниванию, из 9" орудия «Беллерофона» в кормовую башню «Ройал Соверена» с дистанции 180 м были выпущены три снаряда (заряд пороха 20 кг). Ни два прямых попадания в лоб и заднюю часть башни, ни рикошетирующий снаряд, посланный в гласис, не оказали никакого влияния на способность башни вращаться, хотя второй снаряд, посланный в тыльную часть башни, сдвинул броневые плиты.
Единственной башней, внутри которой можно почувствовать сильное сотрясение при стрельбе, была вторая – это случалось, когда носовая башня, развернутая до предела в корму, давала залп из обоих орудий. Это сотрясение было «неудобным», но никак не отрывало людей от работы с орудием. Как заявлял кэптен Купер Ки, «я испытал это сам, но достаточно хорошо привык к этому».
Броня
Из-за того, что «Ройал Соверен» имел большую ширину и осадку, чем «Принс Альберт», на нем удалюсь установить более толстую броню: 140-мм плиты (в оконечностях 114-мм) прикрывали весь надводный борт и на 0,9 м уходили под воду. Из-за того, что подкладка состояла из 0,9-м слоя дуба, на которой приходилось много веса, указанный вес в 560 т приходился собственно на сами железные броневые плиты.

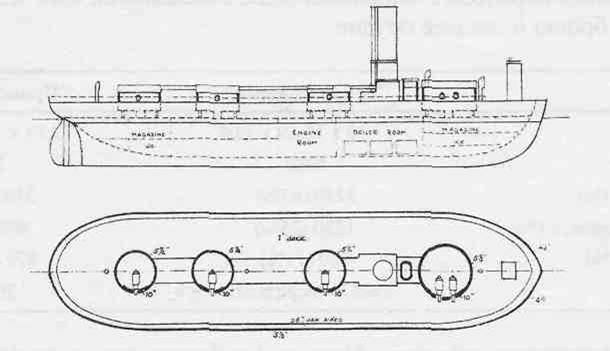

Схема бронирования «Ройал Соверена»
Машинная установка
Машины поставила фирма «Моделей». Они были возвратного типа с соединенными штоками поршней (диаметр обоих цилиндров по 2083 мм). При мощности 2460 индикаторных л.с. лучшая скорость корабля не превышала 11 узлов вместо 12,25 уз, которые он показывал в бытность трёхдечным кораблём – разница объяснялась возросшей осадкой после переделки в броненосец.
Кольз разработал новый метод работы с якорными цепями с нижней палубы посредством паровых шпилей. Люди в этом случае были хорошо защищены от артиллерийского огня, так что носовой или кормовой якорь могли быть отданы или подняты во время боя. когда стреляли орудия.
Осадка и мореходные качества
«Ройал Соверен» отличался тем, что был первым британским тяжёлым артиллерийским кораблём без прямых парусов, и все три его мачты-однодеревки несли только косые паруса. Он имел очень невысокий надводный борт, низкорасположенный центр тяжести, большую ширину и острые обводы в подводной части, поэтому ожидалось, что он будет иметь быструю бортовую качку, однако на практике оказался вполне комфортабельным морским судном. Когда он в тяжёлый шторм входил в портлендский канал, его крен составлял по 11° на каждый борт при 10 размахах в минуту. Но даже при максимальной качке в 15° корабль однажды смог выпустить 10 снарядов из носовой башни, и при этом вода в башню не попала, поскольку во время заряжания орудий порты закрывались качающимися ставнями. Максимальная осадка в 7,6 м препятствовала его использованию в прибрежных водах, а единственным его плаванием за границу стал вояж в Шербур в сентябре 1865 г., который корабль совершил со скоростью 6-7 уз против волны при ветре силой 4-6 баллов. Командир доносил: «В своём настоящем состоянии этот корабль является самым грозным изо всех боевых кораблей, на борту которых мне приходилось бывать; он легко бы уничтожил – если бы его орудия были нарезными – любой из наших сегодняшних броненосцев».
Общие замечания
Как первая демонстрация практической ценности башен, «Ройал Соверен» обеспечивал полное признание системы Кольза, но с точки зрения его перестройки в броненосец он показал, что эксперимент оказался не вполне удачным, поскольку в Британии уже имелись стапеля для постройки железных корпусов. При сравнении стоимости и конечного результата видно, что корабль специальной постройки делал продукт подобной трансформации со срезанием верхней палубы устарелым, особенно когда опыт строительства железных корпусов привел к большой экономии веса. При сравнении двух рассмотренных кораблей в процентном отношении преимущества корабля с железным корпусом становились более очевидными, хотя «Соверен» и имел более толстую броню и лишнее орудие.
"Ройал Соверен" "Принс Альберт"
Размеренна, м
73,15 х 18.89x7.08
73.15 х 1463x5.94
Водоизмещение, т
5080
3880
в т.ч. корпус, т (%)
3240 (63%)
2101 (54%)
в т.ч. оборудование, т (%)
1280(25%)
900 (23%)
в т.ч. броня, т (%)
560(11%)
879(22.6%)
Стоимость, ф.ст.
180572(переделки)
208345
Как уже упоминалось, «броня» «Принса Альберта» включала 460-мм тиковую подкладку, а в «оборудование» «Ройал Соверена» входили 120 т деревянных фундаментов под башнями.
Жилищные условия, как офицеров, так и команды, расценивались первым лейтенантом (старшим офицером) корабля «как весьма благоприятные», и он при этом добавлял, что «никакой железный корабль нельзя назвать полезным для здоровья – внутри его сыро, а в жаркую погоду мы чувствуем потребность в бортовой вентиляции» – это особенно относилось к «Соверену», корпус которого не имел портов. Кэптен Ки полагал, что низкий надводный борт корабля делан жилые условия плохими.
