"Скорпион" и "Уайверн"
Строитель
Заложен
Спущен на воду
Введён в строй
Стоимость
"Скорпион"
"Уайверн"
"Лэрд"
"Лэрд"
04.1862
04.1862
4.07.1863
29.08.1863
10.10.1865
10.10.1865
111614ф.ст.
118769ф.ст.
Размерения, м
64,43x12,95x4,72/5,18
Водоизмещение, т
2750 (корпус и броня 1870. оборудование 860)
Вооружение
4 9" дульнозарядных нарезных.
Броня, мм
борт 114 (в носу 76, в корме 50). подкладка 200-250. башни 127 (борта) – 254 (лоб), рубашка башен 20. (всего вес брони 415 т)
Механизмы
Горизонтальные прямого действия ("Лэрд"), два цилиндра (диаметр 1422 мм), ход поршня 838 мм. 70 об/мин, индикаторная мощность 1450 л.С, 10-10.5 уз. наибольшая скорость 11,5 уз, трёхлопастный винт диаметром 4267 мм. шаг 6096 мм, 4 котла (давление 1,4 атм).
Запас топлива, т
336 (уголь)
Дальность плавания
1210 миль 10-узловым ходом
Экипаж, чел.
153
Эти два корабля стали первыми из 13 броненосных судов, которые строились для других флотов и были в разное время приобретены для Королевского флота в качестве экстренной меры. Прямо не предназначенные для британского флота, все они не отвечали его требованиям и во многих аспектах оставались несовершенными, а «Скорпион» и «Уайверн» оказались среди них одними из самых неудачных покупок. Как единицы флота конфедератов, они имели мореходные качества, которыми не обладал ни один броненосец северян, и могли причинить своему противнику много беспокойства. В британском же флоте их наилучшее использование заключалось в локальной береговой обороне за границей, где их относительная ценность была бы наивысшей. Они выделялись тем, что были первыми башенными кораблями, построенными с полубаком и полуютом, и, следовательно, могли принимать участие в операциях в открытом море, в отличие от низкобортных кораблей мониторного типа, которые на волнении не могли вести огонь из своих орудий.

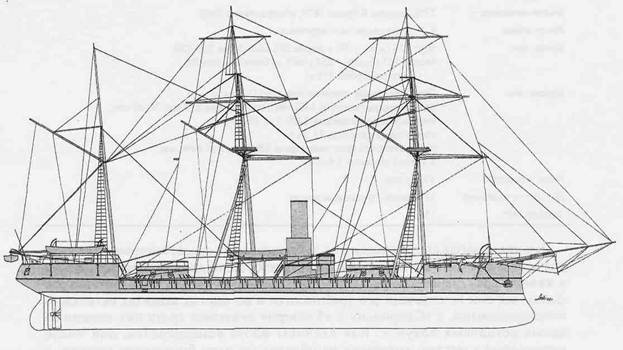

«Броненосец «Уайверн»
Для своего размера они были достаточно сильными кораблями, хорошо вооружёнными и защищенными, чтобы противостоять в открытом море любому кораблю федеральных штатов, а их радиус действия был больше, чем у «Принса Альберта». Корпус разделялся в средней части на шесть главных отсеков, носовые и кормовые отсеки были меньше, а от башни до башни корабли имели двойное дно и бортовые переборки.
В средней части высота надводного борта не превышала 1,8 м, но фальшборт, откидывающийся наружу на петлях, увеличивал её ещё на 1,5 м. Возвышенный полубак обеспечивал «достаточно просторные» жилые помещения для экипажа и, между прочим, позволял при необходимости установить одно или два тяжёлых орудия, тогда как полуют, в котором располагались каюты офицеров, имел два порта для 32-фунтовых орудий. Без этого дополнительного вооружения корабли не имели погонных и ретирадных орудий, а то, что оно не было установлено, вероятно произошло из-за желания провести ходовые испытания до принятия на борт этой обременительной нагрузки, с учётом которой они могли быть исключительно перегруженными.
Вооружение
В начале 1865 г. для установки на «Скорпион» предназначались четыре 12-тонных 300-фунтовых гладкоствольных орудия (калибр 161 мм), стреляющие снарядами весом 76,2 кг, но после достройки оба корабля получили 9" дульнозарядные орудия, в то время самые тяжёлые во всём флоте и первые, установленные на железных горизонтально-скользящих станках системы кэптена Скотта. Их конструкция была упрощённой сравнительно с той, что применилась на «Ройал Соверен», и опускание орудия от угла его наибольшего возвышения до предельного угла склонения занимало целый час при условии спокойного состояния моря, когда корабль находился на ровном киле. Рассматривалось предложение об установке на «Уайверне» под полубаком 64-фунтового орудия, но не считая нескольких мелких скорострельных пушек, никакого добавления к первоначальному составу вооружению этих кораблей сделано так и не было.
Броня
Башни в плане представляли собой восьмиугольник с внутренним диаметром 7 м и имели композитную конструкцию из 560-мм слоя дерева между ребрами и 127мм железных плит, внутренней рубашки и деревянной обшивки, что уменьшало риск поражения прислуги осколками крепежных гаек и болтов, вылетающих из своих гнезд при попаданиях в башню. 250мм броня прикрывала лобовые части башен, хотя и на небольшой площади. Борт корпуса от носа до кормы полностью покрывался броней – 114 мм в середине, 76-мм в носу и 63-мм. в корме, по высоте от верхней палубы до отметки 1,07 м ниже ватерлинии.

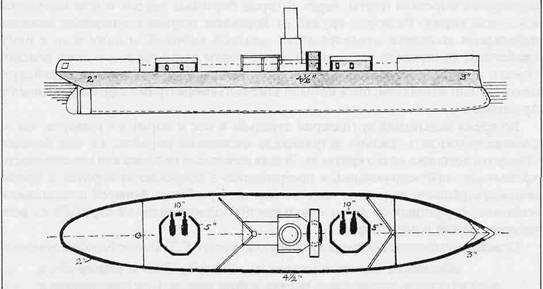

Схема бронирования «Уайверна»
Машинная установка
Они стали первыми броненосными кораблями с машинами фирмы «Лэрд» и трёхлопастными гребными винтами. Запас угля 336 т составлял 1/8 водоизмещения -необыкновенно высокий показатель, который должен был позволить им проводить под флагом конфедератов длительные операции в открытом море.
Оснастка
Как крейсерские корабли, они имели много парусов для своего размера, их мачты несколько различались. Оба были вооружить по типу барка, с едиными мачтами и стеньгами, но если «Скорпион» нёс двойные марсели, «Уайверн» получил для фок- и грот-мачты наклонные подпоры вместо вант и нёс одиночные марсели, брамсели и бом-брамсели. Таким образом, он стал первым кораблём с трёхногими мачтами -приём Кольза по избежанию загораживания башенных орудий стоячим такелажем (на наклонных стойках имелись трапы). Выше марсов была ещё одна особенность – брам-стеньги, которые крепились не спереди мачт, как обычно, а позади их, что позволяло спускать их вниз, не убирая марселей. Бизань-мачта имела косую бизань и запасной марса-рей.
Мореходные качества
Около 1868 г. парусность обоих кораблей была уменьшена – только на фок- и бизань-мачте осталось по парусу. Чтобы проверить их поведение на волнении, они оба приняли участие в гонке у Портленда при ветре 10-11 баллов. «Скорпион», идя в четверть ветра, показал себя остойчивым кораблем. Его командир доносил; «Я нашёл его во всё время достаточно плавучим и мореходным и без колебаний пошел бы на нём в любое плавание, но как крейсерский корабль он не был особенно удобным вследствие постоянно мокрых палуб, что могло существенно повлиять на его эффективность». «Уайверн» с балластом в башнях, имитирующим орудия, без сомнения был хуже, но это приписывалось наличию трёхногих мачт. Последующие рапорты показывают, что в море они вели себя хорошо, хотя и имели глубокую бортовую качку. Около Дувра на «Скорпионе» был зарегистрирован крен в 30° – насколько действительный крен мог быть больше, осталась неизвестным, поскольку величина отклонения имеющегося на корабле маятника ограничивались этими пределами. При встречном ветре полубак позволял им оставаться довольно сухими, но в носовой части условия обитания существенно ухудшались, а временами становились просто опасными из-за большого количества принимаемой на борт воды. При ветре в корму из-за плоского днища управляться было трудно (плюс ещё небольшая площадь руля), при ходе под парусами трёхлопастный винт становился причиной неустойчивого управления рулём.
