«Лорд Клайд»
Введен в строй в Плимуте в июне 1866 г. Флот Канала в 1866-1868 гг. Поскольку его машина обнаружила признаки износа, корабль был отослан на Средиземное море, но после одного похода, когда его стальной грот-рей дал трещину, его отправили с Мальты в метрополию для замены машины. Перевооружен, машина замена, установлен двухлопастный винт. Резерв в Девонпорте 1869-1871 гг. Вновь послан в Средиземное море и через шесть месяцев выскочил на берегу Пантелларии. Стянут «Лордом Уорденом» и в поврежденном состоянии отбуксирован на Мальту. После временного ремонта отослан в метрополию в сопровождении «Дифенса». В Плимуте разоружён для полного капитального ремонта, после того как в результате обследования обнаружилось, что корпус прогнил и покрылся плесенью. В течение трех лет корабль пытались спасти всеми средствами, но всё было напрасно, и его решили продать, пока он полностью не сгнил. Продан на слом в 1875 г. за 3730 ф.ст.
«Лорд Уорден»
Введён в строй в Чатеме в июле 1867 г., и зачислен в состав флота Канала. Через несколько месяцев переведён на Средиземном море, где в 1869 г. сменил «Каледонию» в качестве флагманского корабля, которым оставался с 1869 по 1875 гг. Принимал участие в демонстрации против испанских коммунистов в Картахене, использовавших военные корабли в пиратских целях. Сменён «Геркулесом» и разоружён для ремонта. Первый резерве Форте в 1875-1888 гг., Эскадра специальной службы во время угрозы войны с Россией в 1878 г. В 1884 г. оснащён торпедами и сетевой защитой, окончательно разоружён в 1885 г., вследствие того, что его верхние надстройки очень сильно прогнили, а команду перевели на «Девастейшн». Несмотря на то, что корабль фактически был исключён из списков флота, его продажа была отложена на четыре года. Продан на слом в 1889 г.
Глава 18. «Паллас» и «Беллерофон»
«Паллас»
Строитель
Заложен
Спущен на воду
Введён в строй
Стоимость
"Паллас"
Вулич
19.10.1863
14.03.1865
6.03.1866
190403 ф.ст.
Размерения, м
68.58x15,24x5,79/7,41
Водоизмещение, т
3794 (корпус и броня 2440. оборудование 1350)
Вооружение
После вода в строй: 2 7" казнозарядпых Армстронга, 4 7" дульнозарядных нарезных.
После перевооружения в 1866 г.: 2 7" казнозарядных Армстронга. 4 8" дульнозарядных нарезных, 2 5" казнозарядных Армстронга,
После перевооружения в 1871 г.: 4 6" дульнозарядных нарезных, 4 8" дульнозарядных нарезных.
Броня, мм
пояс, батарея и траверзы 114, подкладка 560 (общий вес брони 560 т).
Механизмы
горизонтальные компаунд ("Хамфрейз энд Теннант"). два цилиндра высокого давления (диаметр 1295 мм), два цилиндра низкого давления (диаметр 2654 мм), индикаторная мощность 3580 л.с. 68 об/мин. 13 уз, четырёхлопастной винт Гриффита (диаметр 5410 мм. шаг 5829 мм). 4 коробчатых котла (давление 2,1 атм).
Запас топлива, т
260 (уголь)
Площадь парусов, м2
1553
"Экипаж, чел.
253
«Паллас» был первым британским кораблём, который был спроектирован главным образом как таран. Его отношение длины к ширине составляло 4,5:1, осадка кормой на 1,5-1,8 м превышала осадку носом. Он также стал первым боевым судном, оснащённым паровой машиной-компаунд.

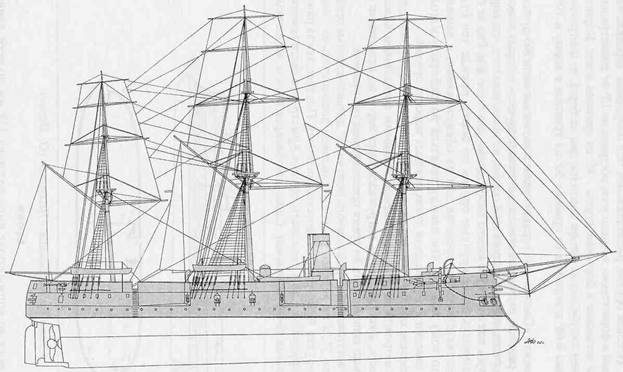

Броненосец «Паллас»
«Паллас» примечателен ещё и тем, что стал одним из двух первых броненосных кораблей, построенных на королевских верфях по чертежам, отличающихся от чертежей, создаваемых в Адмиралтействе, и которые были подготовлены Ридом, как частным лицом. Чертежи были представлены Совету, когда услугами Рида впервые воспользовались в Отделе главного строителя.
В свете реальной ценности этого корабля для флота, трудно представить, что этому, в чём-то жалкому, маленькому кораблю приписывали выдающиеся боевые качества и считали его воплощением определенных тактических требований, заполняющих промежуток между тем, что хотел Совет, и тем, что мог предоставить инспектор. Если и был корабль, испытавший на себе в большой мере восхваление до постройки и презрение после вступления в строй, проживший жизнь в извиняющейся покорности и испытавший преждевременный упадок, то это был корвет-таран Рида. Но рассматривая «Паллас» с тех позиций, с которых он был представлен Сомерсету, нет ничего удивительного, что он явил собой достойный похвалы маленький корабль. Короткий, и к тому же обещающий дать высокую по тем временам скорость 14 уз, хорошо защищенный и несущий немного орудий, имеющих широкие углы обстрела, что достигалось невиданным до тех пор методом устройства амбразур, а также снабжённый выдающимся далеко вперед в подводной части форштевнем, который можно было использовать как таран, в совокупности с хорошей маневренностью – этот корабль действительно представлял то «многое в малом», к чему так напрасно стремился Совет.
Когда он был спроектирован, на флоте не было ничего аналогичного его пропорциям. В то время господствовало предупреждение в пользу большой длины. и предложение построить корабль длиной всего 68,6 м, который сможет идти под парами со скоростью 14 уз, было воспринято кораблестроителями с большим трудом. Парусная оснастка и орудийная мощь должны были стать дополнительными факторами к скорости под парами, а совершенно новая форма корпуса предполагала выполнение кораблём специальных функций тарана вместо обычных задач боевого корабля, для которых «Паллас» и не предназначался.
Имея водоизмещение, близкое к корвету «Фаворит». «Паллас» получил тот же ранг без учета того, располагались ли его орудия на верхней палубе или между палубами, и как таковой, он вместе с «Фаворитом» и «Пенелопой» отличался тем, что был одним из трех броненосных корветов Королевского флота.
Несмотря на одинаковую с «Фаворитом» длину, «Паллас» имел три палубы над ватерлинией, а высота его борта в носу составляла 5,94 м (до верхушки коечных сеток) с низким неподвижным фальшбортом в 1.2 м. в отличие от применявшихся тогда откидных или сдвигающихся фальшбортов. Первоначально то, что корабль имел открытый шкафут без спардека и нос весьма своеобразной формы, прежде чем последний был продолжен в виде тарана. Рассчитанная Ридом осадка первоначально относилась к варианту с железным корпусом, но после того, как рабочие чертежи передали в Вулич, где не имелось оборудования для изготовления железных частей корпуса, и стало ясно, что корабль будет выстроен из дерева, его осадка были пересчитана в сторону увеличения. Постройка «Палласа» являлась также мерой экономии, поскольку надо было использовать значительные запасы дерева, сосредоточенные к тому времени на королевских верфях, хотя как таран он особенно нуждался именно в железном корпусе.
