«Ройал Альфред»
Строитель
Заложен
Спущен на воду
Введён в строй
Стоимость
"Ройал Альфред"
Портсмут
1.12.1859
15.10.1864
23.01.1867
282803 ф.ст.
Размерения. м
83.2 х 17.74x7.24/8.23
Водоизмещение, т
6700 (корпус и броня 4380.оборудование 2320)
Вооружение
10 9" дульнозарядных нарезных. 8 7" дульнозарядных нарезных 6 салютных.
Броня, мм
пояс 140 (в носу и корме 102). батарея 152. траверзы 114.
Механизмы
горизонтальные поршневые ("Моделей"), диаметр цилиндра 2083 мм. ход поршня 1219 мм. 60 об/мин., номинальная мощность 800 л.с., индикаторная мощность 3230 .т.е.. 12.36 уз. 6 коробчатых котлов (рабочее давление 1.4 атм).
Запас топлива, т
500 (уголь)
Площадь парусов, м2
2713
Экипаж, чел.
605
Конструкторы
Дж.Лардж. А.Абетхелл
«Ройал Альфред» имел самое высокое отношение веса вооружения к водоизмещению изо всех тогдашних британских броненосцев, был одинаково быстроходным и под парусами, и под парами и стал последним линейным кораблём с деревянным корпусом, построенным в Портсмуте.

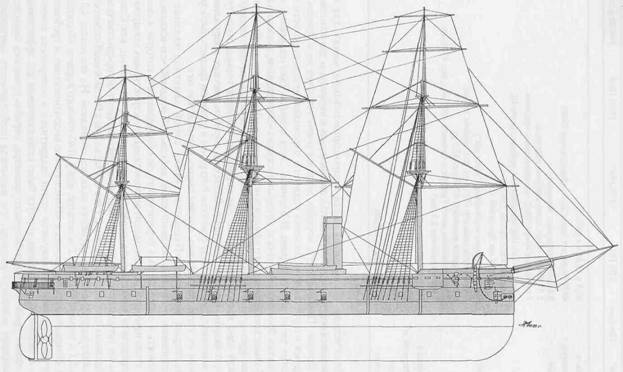

Броненосец «Ройал Альфред»
Распоряжение о его переделке было отдано в июне 1861 г., и работы по набору корпуса продолжились. Однако уже после того, как корпус удлинили, Совет решил дождаться окончания постройки и испытаний «Оушена» и «Ройал Оука», а затем уже разработать окончательный рабочий проект для «Ройал Альфреда». Пока дело стояло на месте, Рид стал главным строителем флота, и ответственность за вооружение и защиту этого корабля теперь легла на него. В связи с низкой степенью готовности корабля и наличием запаса водоизмещения в 600 т, он решил вооружить корабль 9" дульнозарядными нарезными орудиями и защитить его 150-мм броней, взяв за основу свой «Беллерофон».
На основании опыта службы «Ройал Оука» решили оставить, как и на «Зилэсе», изначально запланированные механизмы мощностью 800 номинальных л.с. Внутреннее устройство повторяло «Ройал Оук» за исключением того, что на главной палубе имелись траверзы, ограничивающие с торцов батарею, а дымоход был убран внутрь неё под защиту брони. Поскольку корабль предназначался и для использования в качестве флагманского, он был достроен с полуютом и был оборудован возвышенным полубаком, но не имел ни мостика, ни башенок для управления, как на «Лорде Уордене», и поэтому всегда управлялся с полуюта. Гальюны экипажа располагались в бортовых спонсонах по бокам от фок-мачты, а на бортах красовались отверстия для шпигатов, как на «Принс Консорт». И офицеры, и экипаж жили на нижней палубе, в дискомфортных условиях из-за неважных вентиляции и освещения, которые были неизбежны при подобном расположении – впрочем, это было общим для всех деревянных броненосцев. Как и «Зилэс», он в течение всей службы вооружения не поменял.
Вооружение
Экономия веса на двигательной установке (порядка 200 т) позволила разместить в средней части корабля гораздо более мощную артиллерию без излишнего напряжения корпуса, из-за чего его даже иногда относили к одному типу с казематированными кораблями Рида. В результате мощная и хорошо защищенная батарея делала «Альфред» не только самым мощным среди всех деревянных броненосцев, но и наиболее сильно вооружённым (в пропорции к водоизмещению) среди всех британских тяжёлых артиллерийских кораблей, уже построенных или строящихся.
Десять 9" орудий размещались в батарее по пять на борт, ещё восемь 7" были погонными и ретирадными. Из этих последних четыре были установлены по два в оконечностях на главной палубе, два под возвышенным полубаком и ещё два на шканцах (это на три 7" орудия превышало вооружение большего по размерам «Беллерофона»). Для салютов на полуюте установили шесть бронзовых гладкоствольных гаубиц. 9" 12-тонные орудия были оборудованы механизмами для наводки и обслуживания, и могли действовать на волнении, а вот 7" орудия весом 6,5 т были оснащены каналами, и плохую погоду не стреляли.
Броня
С увеличением толщины брони со 114 до 152 мм, пришлось уменьшить площадь бронирования, так что борт по главной палубе спереди и сзади батареи оставался незащищённым, за исключением 114-мм экрана для погонных орудий и пояса брони той же толщины длиной 8 м, защищавшего ретирадные орудия на главной палубе. Длина батареи была 35 м, толщина её с бортов 152 мм, траверзы по краям имели 114-мм толщину. В батарее было установлено то же количество орудий, что и в 30-метровой батарее «Беллерофона». который был на 8,2 м длиннее. Поэтому защиту «Ройал Альфреда» можно считать более эффективной, чем у «Зилэса» и более позднего «Рипалса», но сочетание мощной защиты тяжёлой батареи с отсутствием брони в других местах деревянного корпуса, которые могли сильно пострадать от разрывных снарядов, всегда было спорным по целесообразности. Однако Совет принимал такую схему всё то время, пока ее использовали на своих деревянных броненосцах французы. С самого начала мощная защита по ограниченной площади жизненно важных частей стала особенностью проектов Рида, и в течение следующих 10 лет на некоторых кораблях эту систему бронирования довели до крайности.

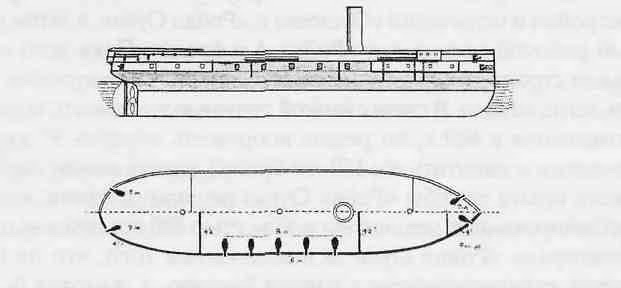

Схема бронирования «Ройал Альфреда»
Машинная установка
Машины и котлы оставались такими же, как на «Ройал Оук», но трубу отнесли ещё на 5 м в корму, чтобы её дымоходы и кожух оказались защищены бронёй батареи. На испытаниях наилучшая зафиксированная скорость составляла 12,5 узлов.
Паруса
Пока «Ройал Альфред» ожидал свои орудия, он являлся барком, но в августе 1866 г. на его бизань-мачте установили реи, и после этого до самого конца службы он оставался кораблём. Хотя и не достигший быстроходности «Ройал Оука», под парами и под парусами он ходил довольно быстро, развивая при этом около 12,5 узлов. В течение шести лет службы флагманом на Североамериканской и Вест-Индийской станции он под одними парусами прошел многие тысячи миль.
