6. На верхней палубе следует установить два орудия на поворотных платформах перед фок-мачтой и два аналогичных за бизань-мачтой. Эти позиции не бронируются, за исключением противопульной защиты прислуги. Катки и привода наведения защищаются, насколько только возможно, бимсами верхней палубы и самой этой палубой. Эти платформы могут или вращаться за неподвижным защитным бруствером, или сами оснащаться подобным бруствером,
7. Не нести никакой броневой рубки, но иметь несколько защищенных противопульными экранами позиций, обеспечивающих хороший обзор по носу и корме, оснащённых переговорными трубами к штурвалу и в машинно-котельные отделения.
Помимо этого, Купер Ки не имел ясного представления о том, следует ли оставлять паруса. В качестве двигателя они уже тогда считались бесполезными, однако он выступал за сохранение «полной парусной оснастки» в качестве меры для тренировки экипажей.
Ценность всех этих взглядов на вооружение и проектирование будет показана ниже. Особо ценно мнение Ки о том, что прислугу орудий лучше оставлять под защитой лишь противопульных экранов, нежели защищать её бронёй, которая может быть пробита. Этот вывод впоследствии был реализован, и только появление мелкокалиберных скорострельных пушек и пулемётов заставило вернуться к лёгкой защите. Хотя в своё время предложения Ки не нашли поддержки, они безусловно сформировали весьма крепкий базис для развития концепции тяжёлого артиллерийского корабля 20 лет спустя.
Глава 21. «Геркулес»
Строитель
Заложен
Спущен на воду
Введен в строй
Стоимость
"Геркулес"
Чатем
1.02.1866
10.02.1868
21.11.1868
377008 ф.ст.
Размерения, м
99,1 х17,98x7,32/8,07
Водоизмещение, т
8680 (корпус и броня 5700, оборудование 3130)
Вооружение
8 10" дульнозарядных нарезных, 2 9" дульнозаряных нарезных, 4 7" дульнозарядных нарезных, 8 салютных.
в 1892 добавлены 6 120мм скорострельных орудия. позднее 2 7" заменены на б" скорострельных орудия.
Броня, мм
пояс 152-203-229, траверзы 127-152, рубашка борта 38, подкладка 250-300. (общий вес брони 1332 т).
Механизмы
тронковые ("Пенн”) 2 цилиндра (диаметр 2997 мм), ход поршня 1372 мм, 64 об/мин, индикаторная мощность 6750 л.с, 14,7 уз, двухлопастной винт (диаметр 7163 мм, шаг 7315 мм), 9 коробчатых котлов (давление 2,1 атм).
в 1892 г. замена механизмов на машину тройного расширения, индикаторная мощность 8500 л.с, 88 об/мин. 14,6 уз, 8 цилиндрических стальных котлов (давление 9,8 атм), шаг винта уменьшен до 5334 мм
Запас топлива, т
610
Дальность плавания
1600 миль 8-узловым ходом
Площадь парусов, м2
2683
Экипаж, чел.
630
При обсуждении вооружения «Беллерофона» Совет одобрил для него новое 9" орудие только после долгих дебатов. Пока корпус корабля стоял на стапеле, пришло уведомление из Управления морской артиллерии, что на испытания скоро поступит новое 10" орудие, а металлурги в то же время предложили броневые плиты толщиной 230 мм, выдерживающие попадание 9" снарядов с принятой тогда боевой дистанции в 900 м. Поскольку германская фирма Круппа тогда же начала выпускать стальные 300-фунтовые и 600-фунтовые орудия, превосходящие французские (в то же время и Россия проводила испытания нескольких 900-фунтовых моделей), Адмиралтейство не могло позволить себе не отреагировать, и для «Геркулеса», постройку которого начали в сухом доке Чатема, вскоре после того, как оттуда вывели корпус "Беллерофона11 , решили принять новые орудия и более толстую броню.

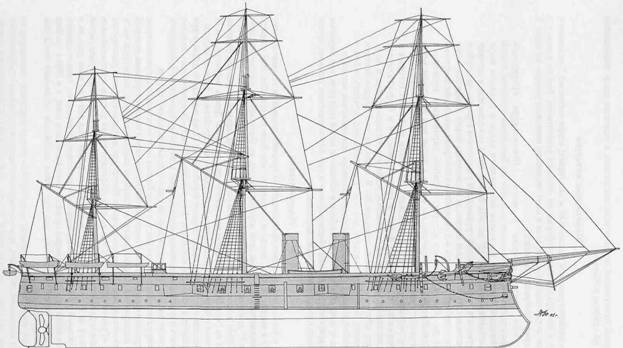

Броненосец «Геркулес»
На момент ввода его в строй «Геркулес» был самым мощным боевым кораблем в мире, но этот титул продержался за ним недолго, поскольку каждое прибавление к «флоту образцов» означало появление корабля, более мощного как в средствах нападения, так и защиты, нежели его предшественники. В целом, проект представлял собой увеличенный «Беллерофон» с несколько улучшенными обводами, а также распределением весов, которое способствовало его более остойчивому поведению в море. Он имел заострённый таран вместо скруглённого, корму как на «Беллерофоне» и возвышенный полубак, но не имел полуюта, пока его не начали готовить как флагманский корабль. Руль был балансирным, управление им осуществлялось посредством строенного штурвала под срезом полуюта, а также ещё одним, ниже, на главной палубе. Усовершенствованные методы постройки позволили превысить стоимость «Беллерофона» лишь на 20000 ф.ст., хотя новый корабль имел «привес» в целых 1100 т, в то время как его машины оказались даже дешевле.
Он стал первым линкором, на котором якорные канаты выводились на верхнюю палубу вместо главной, как прежде, поскольку без большого порта в носовой части применение троса-проводника было невозможным, а при наличии такого проёма главная палуба при работе с якорями на волнении была бы залита водой. На верхней палубе необходимости в проводнике не было – эта палуба меньше заливалась водой, да это и не было бы так страшно.
Вооружение
«Геркулес», как и «Лорд Уорден», отличался тем, что нёс главную артиллерию из трех калибров. В то время подобный состав вооружения, с точки зрения корректировки стрельбы, трудность которой возрастала с увеличением разнотипицы орудий, имевших разную дальность стрельбы, никого ещё не смущала, хотя и приводила к сложностям при устройстве погребов. Он нес по четыре новых 10" дульнозарядных орудия по борту в центральной батарее, которая была на 6 м короче, чем на «Беллерофоне». Причем концевые (первое и четвёртое) орудия могли наводиться для стрельбы в пределах нескольких градусов от диаметральной плоскости через дополнительные порты, прорезанные в скошенных бортах каземата наподобие портов «Пенелопы». Вес орудий достигал 18 т, заряд состоял из 31,7 кг крупнозернистого пороха и выбрасывал 181-кг снаряд с начальном скоростью 420 м/с. Максимальная скорость стрельбы при хорошо тренированных расчётах была 1 выстрел в 70 сек.

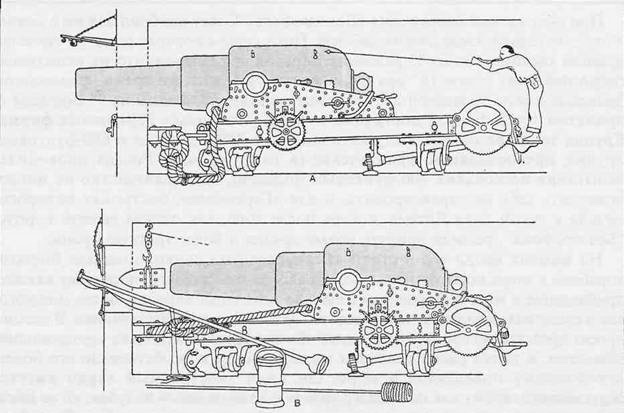

10” (254-мм) дульнозарядное нарезное орудие Королевского флота на горизонтально-скользящем станке с бортовым штырем
