Модернизация
Как и большинство старых броненосцев, «Геркулес» подвергли основательному ремонту в начале 90-х гг., когда его ценность, как боевого корабля, ещё отчасти преувеличивалась. Во время этой дорогостоящей, но бесполезной «модернизации» носовое 7" дулънозарядное орудие заменили двумя 6-фунтовыми скорострельными, а шесть 120мм скорострельных пушек были установлены на верхней палубе над батареей – по три на борт на значительном расстоянии друг от друга. Девять 6-фунтовых и 13 3-фунтовых пушек были разбросаны по верхним надстройкам и боевым марсам -прибавка этих орудий дала право старому кораблю еще 12 лет пополнять собой резерв в Портсмуте в качестве «линкора 3-го класса». Опыт «Беллерофона» доказал ненужность и трудность перевооружения батареи, хотя к этому времени во французском флоте уже не состояло на вооружении ни одного дульнозарядного орудия.
Вся парусная оснастка была снята, а пара боевых мачт и несколько преувеличенные трубы придали кораблю вполне современный внешний вид выше ватерлинии, который только подчеркивал неэффективность слишком старого корпуса, подводная часть которого находилась в жалком состоянии. Инвертные машины тройного расширения фирмы «Гринок Фаундри К"» и восемь цилиндрических котлов с повышенным давлением пара позволили увеличить число оборотов винта с 64 до 88. но уменьшение шага винта на метр дало в итоге увеличение скорости хода всего на один узел, да и то при сильной вибрации. Расход топлива значительно уменьшился, однако корабль до конца своей активной карьеры провёл в море всего семь дней, и в 1905 г. он был направлен в портовую службу, так что новая машинная установка оказалась практически ненужной.

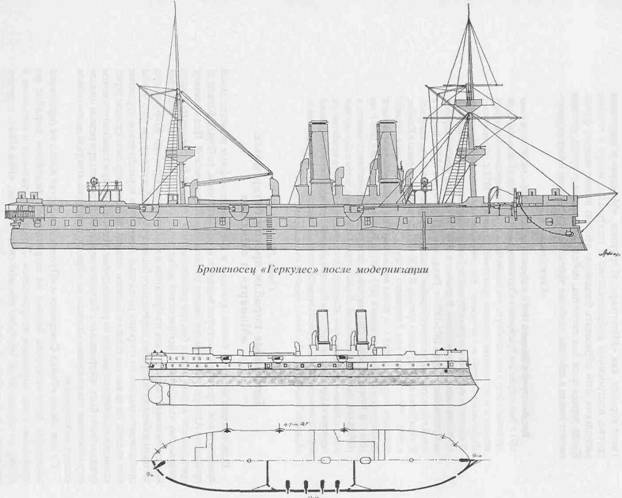

Броненосец «Геркулес» и схема его бронирования после модернизации
То, что эта политика частичной модернизации старых кораблей – оснащение их новыми машинами, котлами, при оставлении старого вооружения – пользовалась благосклонностью в определенных кругах, можно видеть из следующего отрывка из справочника Брассея за 1892 г. (механический раздел):
«Одним из самых здравомыслящих и благоразумных шагов, когда-либо предпринятых Советом Адмиралтейства, является оснащение некоторых наших старых броненосцев новыми машинными установками. Такие корабли, как «Минотавр», «Геркулес», «Монарх» и некоторые другие, построенные добросовестно и тщательно, могут в течение нескольких дней образовать бесценную вторую линию нашего флота. Когда первая фаза боя окончена, победа достанется стороне, которая сможет ввести в действие наиболее эффективное и мощное подкрепление».
«Геркулес»
Введён с строй в Чатеме в 1868 г. и служил в Канале с 1868 г. по 1874 г. (в июле 1871 г. был избран для буксировки «Эджинкорта» от Перл-Рок в Гибралтаре, где тот попал в беду и мог погибнуть, эта задача была успешно выполнена благодаря знанию в совершенстве морской практики). 25 декабря 1872 г. столкнулся с «Нортумберлендом» и протаранил его – неудачника снесло на форштевень «Геркулеса» во время шторма в Фуншале; была разодрана наружная обшивка и затоплены междудонные отсеки. В ремонте в 1874-1875 гг. флагманский корабль на Средиземном море в 1875-1877 гг. Разоружён в Портсмуте в 1878 г. Введён в строй в качестве флагманского корабля Эскадры специальной службы адмирала Купера Ки во время русского кризиса. В 1876-1881 гг. – корабль охраны в Клайде, в 1881-1890 гг. – флагман Резервного флота (Эскадра специальной службы адмирала Хорнби в 1885 г,, и поход на Балтику под командованием герцога Эдинбургского). Модернизация в 1892-1893 гг. Резерв в Портсмуте с 1893 г. по 1904 г. В 1904 г. на время стал портовым флагманом главнокомандующего, в 1905-1914 гг. был кораблём-базой «Калькутта» в Гибралтаре, затем отбуксирован в метрополию и под названием «Фишгард II» стал частью учебного хозяйства Д1Я техников в Портсмуте- в покрытом большой крышей, приспособленном под жилье корпусе никак нельзя было узнать корабль, который считался почти совершенным образцом боевого корабля своего времени и «шедевром Рида».
Глава 22. Башенные корабли против батарейных.
«Монарх» и «Кэптен»
Если история введения башни Эриксона в американском флоте является самой драматической страницей в истории военного кораблестроения, то борьба Кольза за признание Адмиралтейством его башни остаётся самой трагической. Под влиянием гражданской войны, когда быстро развивающиеся события благоприятствовали маленькому «Монитору», исторический дебют этого корабля возвёл его создателя на недосягаемый пьедестал как изобретателя и конструктора кораблей. Кольз же год за годом добивался постройки мореходного башенного корабля только для того, чтобы преодолевать помехи со стороны различных ведомств и периодическое крушение всех надежд, тогда как постоянные болезни мешали ему изложить свои взгляды перед комиссиями, собираемыми для их рассмотрения. И в конце концов кораблю его мечты суждено было быть построенным с большом перегрузкой, так что при резком шквале он в мгновение ока разрушил надежды на успех его появления, который до его гибели казался неоспоримым.
Со дня заказа «Ройал Соверена» и «Принса Альберта» Кольз не переставал защищать преимущества башни на мореходном линейном корабле по сравнению с его бортовым вооружением. Лекциями, статьями и письмами в прессу он создал такую прочную рекламу своей системе, что в 1864 г. ведущие газеты почти безусловно стояли на его стороне.
Фантастический проект 1859 г. с десятью купольными башнями был отвергнут адмиралтейскими конструкторами как непрактичное воплощение этих принципов. В 1862 г. за ним последовал более приемлемый проект двухбашенного корабля с четырьмя мачтами, который неутомимый изобретатель впервые представил на лекции в Королевском институте вооружённых сил. Три мачты этого проекта являлись треногими, чтобы избежать уменьшения площади обстрела орудий из-за вант и другого стоячего такелажа. Но Кольз не претендовал на то, чтобы считаться корабельным инженером, особенно когда дело касалось работы над проектом, представляющим собой практическое предложение. Поэтому, чтобы выполнять для Совета чертежи, ему требовался квалифицированным помощник, и он обратился в Адмиралтейство с просьбой представить ему на время опытного конструктора-кораблестроителя. В следующем году ему для помощи в составлении чертежей и расчётов был направлен Н.Барнаби. Первый чертеж был датирован мартом 1863 г.
В целом, проект Кольза-Барнаби основывался на разработке 1862 г., но имел три треногих мачты с полной парусной оснасткой. Чистое водоизмещение (безо всех нагрузок) равнялось 3700 т, главные размерения 85,3 х 16,45 х 7,47 м, скорость хода 12 уз, вооружение состояло из четырёх 300-фунтовых орудий в двух башнях. Площадь парусов была большой – 3066 м. Следует отметить, что все проекты мореходных кораблей Кольза подразумевалось снабжать парусами по максимальной шкале, причём он сильно рассчитывал на треногие мачты.
Однако Совет решил, что до тех пор, пока два башенных корабля береговой обороны не будут испытаны, начинать постройку ещё каких-либо башенных кораблей нецелесообразно. Но после успеха «Ройал Соверена» Кольз потребовал от Совета расширения экспериментов в отношении типа мореходного корабля. Он надеялся на благоприятную реакцию по проекту, подготовленному Барнаби, но Совет его проигнорировал, и Кольз так и не узнал, что стало с его чертежами.
