То, что «Монарх» оставался эффективной боевой единицей флота в течение 33 лет, может рассматриваться как высокая дань хорошему кораблю, но его старение совпало с периодом, когда пренебрежение к замене старых кораблей привело к накоплению 38 броненосцев, вооруженных дульнозарядными орудиями и всё ещё считавшихся эффективными. То, что боевая служба (во время бурской войны) в Тэйбл-Бей не подвергала старый корабль серьёзной опасности, может служить оправданием этого последнего отрезка его службы, который позволил ему на год пережить «Принса Альберта».

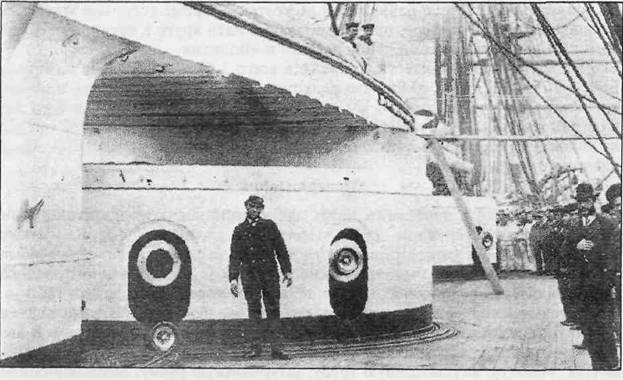

Одна из ранних фотографий, сделанная на палубе башенного броненосца «Монарх» (вступил в строй в июне 1869 г.), на которой видны обе его двухорудийные башни. «Монарх» стал первым кораблём, получившим на вооружение 25-тонные 12" дульнозарядные нарезные орудия, стреляющие 272-кг (600-фунтовыми) снарядами Паллизера, а также стандартными 225-кг снарядами. Если не считать нововведений в части горизонтальной наводки всей башни, заключавшихся в её паровом приводе, конструкция орудийных станков была совершенно подобна прежним станкам горизонтально-скользящего типа, причём вертикальное наведение и заряжание производились вручную. Сами башни имели круглую форму, их диаметр равнялся 7,92 м. Башни защищались железными плитами толщиной 203 и 254 мм.
«Монарх»
Введён в строй в Чатеме в мае 1869 г. и служил в Канале до 1872 г. – ходил в США вместе с американским корветом «Плимут», которого обогнал под парусами; совершил переход туда и обратно, не ощутив недостатка в угле, используя паруса как вспомогательный движитель. Идя домой, прошёл в один из дней 242 мили, не дотянув до рекорда «Оушена» всего одну милю. Летом 1870 г. участвовал в сравнительных испытаниях с «Кэптеном», в которых обеспечил своё превосходство по всем статьям. Следующие 15 месяцев провел в Канале, а затем был разоружён для ремонта и получил оснастку барка.
В 1874-1877 гг. служил в Канале, затем послан на Средиземное море, вернувшись в метрополию для ремонта в 1877 г. Снова служил на Средиземном море в 1878-1885 гг., участвовал в бомбардировке Александрии, по которой выпустил 125 12", 54 9" и 21 7" снаряд. Оставлен стационером в Александрии, где из года в год крутился вокруг своей бочки из-за трудностей с углем. Во время угрозы войны с Россией в 1885 г. был отозван на Мальту, где на нём поднял флаг Главнокомандующий лорд Джон Хэй, но из-за сильного обрастания крепления трубы ахтерштевня она вскоре отвалилась, корабль потерял ход, его вынесло в море и несколько дней о его местонахождение было неизвестно. В конце концов после долгих поисков и тревог он был найден, отбуксирован на Мальту, подремонтирован и отослан в метрополию в сопровождении эскорта. Ремонт в 1885 г. Снова служба в Канале 1885-1890 гг. затем разоружён для ремонта. Модернизирован в 1890-1897 гг., послан с половинным экипажем сторожевым кораблем в Саймонс-Бей, где пробыл до 1902 г., понижен до корабля-базы и переименован в 1904 г. в «Саймум». В 1905 г. приведен в метрополию. Продан на слом в 1906 г.
«Кэптен»
Строитель
Заложен
Спущен на воду
Введён в строй
Стоимость
"Кэптен"
"Лэрд"
30.01.1867
27.03.1869
01.1870
335518 ф.ст.
Размерения. м
97.5 х 16,23 х 6,86/7,16 (фактически осадка 7,47/7,77)
Водоизмещение, т
6963 (фактически 7767)
Вооружение
4 12" дульнозарядных нарезных, 2 7" дульнозарядных нарезных.
Броня, мм
пояс 102-178, башни 203 (основания)-229 (борта)-254 (лоб), боевая рубка 178, (общий вес брони 1190, из них подкладка 200)
Механизмы
тронковые, две установки, 4 цилиндра (диаметр 2286 мм. ход поршня 991 мм).74 об/мин. индикаторная мощность 5400 л.с, 14,25 уз, 2 двухлопастных винта (диаметр 5182 мм, шаг 6553 мм). 8 коробчатых котлов (давление 2.1 атм).
Запас топлива, т
600 (уголь)
Площадь парусов, м2
2445/3529 (полная)
Экипаж, чел
500
В истории кораблестроения «Кэптен» остался единственным британским двухпалубным мореходным кораблём. Он имел самое большое отношение длины к ширине среди капитальных кораблей на последующие 35 лет и обладал самым низким надводным бортом среди мореходных кораблей Королевского флота.

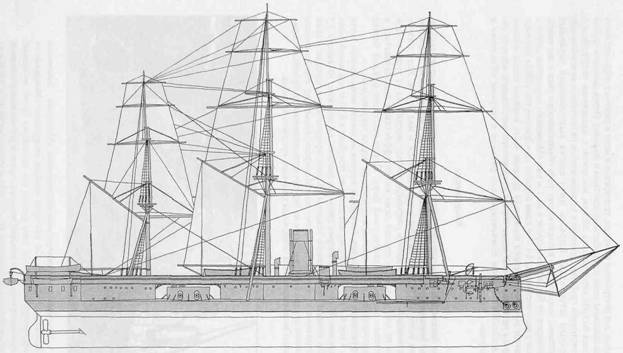

Броненосец «Кэптен»
Хотя ответственным за проект «Кэптена» принято считать Кольза, в данном случае степень его участия не выходит за рамки общей концепции специального типа боевого корабля с точки зрения моряка, с орудиями, установленными в башнях собственной конструкции изобретателя. Фирма братьев Лэрд приняла на себя бремя создания корабля, отражающего требования Кольза, но она не колебалась вводить в проект все усовершенствования, какие сочла необходимыми – например, полубак и полуют, которые были в принципе чужды концепции Кольза. Они были корабельными инженерами, и успех или неудача корабля зависели от их расчетов и чертежей. Кольз проявлял беспокойство, чтобы материализация в металл его проектов проводилось наиболее способными кораблестроителями страны, которые уже построили несколько башенных кораблей, успешно перешедших через океан в Латинскую Америку. Но из-за вконец расстроенного здоровья он занимался постройкой «Кэптена» гораздо меньше, чем намеревался.
Основным различием между «Кэптеном» и «Монархом» было то, что первый имел только две палубы вместе трёх, так что его верхняя палуба соответствовала главной на остальных броненосцах того времени. По проекту её высота над водой равнялась всего 2,6 м, тогда как у «Монарха» она составляла 4,27 м, а действительная разница в море при полной нагрузке увеличивалась до опасной величины, что и привело впоследствии к трагедии. Некое подобие того, что на остальных кораблях этого типа было верхней палубой, проходило над башнями от полубака до полуюта в их уровне, образовывая навесную палубу, которая связывала носовую и кормовую надстройки и покоилась на пресловутой «гробообразной» центральной надстройке. Через нее проходили дымоходы, грот-мачта, световые люки машинного отделения и котельные вентиляторы. На узкой навесной палубе по бортам располагались коечные сетки команды в виде своеобразного бруствера, а также три шлюпки, опускаемыми стрелами, боевая рубка, битенги и кофель-нагельные планки для крепления снастей бегучего такелажа фок- и грот-мачт. Эта палуба предназначилась для построений команды, тренировок в море и работы с парусами (хотя и была слишком тесна для работы со шкотами и фалами). Перед дымовой трубой навесная палуба пересекалась лёгким мостиком с машинным телеграфом и переговорными трубами, идущими к установленным на полуюте и нижней палубе строенным штурвалам. Корабль имел слегка выступающий таранный форштевень, полукруглую в плане корму, руль обыкновенного типа и два винта. По размерам он был на 3 м короче и на 1 м уже «Монарха», отношение длины к ширине у него составляло 6:1 – ни один корабль до «Дредноута» (1905 г.) не имел его таким высоким. Однако поскольку средняя часть корпуса имела полные обводы, а на значительной длине корпус сохранял его наибольшую ширину, это определённым образом компенсировало разницу в ширине «Кэптена» и «Монарха».
