Из-за завала бортов и фальшборта верхняя палуба была узкой и делилась на носовую и кормовую части траверзами верхней батареи, сквозь которые проходили соединительные коридоры, закрываемые броневыми дверями. Эти траверзы мешали работе с парусами и шлюпками и в целом ограничивали использование палубы. Внутри же было всё наоборот, поскольку короткая батарея на главной палубе оставляла много места для офицерских кают, которые были перенесены туда снизу, так что впервые кают-компания могла для освещения и вентиляции пользоваться световыми люками шканцев, а каюты превосходно вентилировались и освещались через большие квадратные порты. Экипаж также имел улучшенные спальные места в носовой части, где могло подвешиваться более 400 коек, что позволяло не использовать для этого нижние палубы.
Но внизу имелся серьезный недостаток проекта, из-за которого произошло несчастье с «Вэнгардом» – отсутствие бортовых переборок. Это подвергало опасности затопления любой большой отсек в случае пробития борта между ватерлинией и двойным дном, дефект также усугублялся расположением главной палубы всего в 0,9 м над водой, так что при затоплении отсека вода из него переливалась на вышерасположенную палубу через люки, что влекло изменение дифферента. Высокие комингсы люков ввели гораздо позже.
Уже добавив к верхнему весу батарею на верхней палубе, Рид мог попытаться сэкономить на отказе от этих переборок некоторой нагрузки, в добавок к эффективной экономии на наборе корпуса. Но из чертежей машинного отделения уже явствовало, что размеры машин не позволяли установить бортовые переборки. В любом случае, результаты этих мер по поднятию центра тяжести были очень и очень успешными.
Инспектор отмечал, что Рид прекрасно знал, что шаги, предпринятые для экономии веса (не конструктивной прочности) в нижней части корпуса, могли потребовать дополнительного балласта для придания кораблю правильной осадки, а необходимое количество балласта следовало установить, когда все запасы будут приняты на борт. В данном случае Рид не скрывал, что такой приём был применен из-за недостатка сотрудников, из-за чего все необходимые расчёты по распределению весов, с целью избежания лишнего балласта, не могли быть сделаны без некоторой задержки – за последние десять лет состав отдела главного строителя почти не увеличился и состоял в тот момент из трёх помощников кораблестроителя, чиновника по контрактам, секретаря главного строителя и десяти чертежников.
Разумеется, Рид не собирался выпускать эти корабли в море до проведения хреновых испытаний и определения действительного положения центра тяжести, но, к несчастью, за три месяца до их готовности была принята его отставка, и «Инвинсибл» вышел на ходовую пробу в незавершенном состоянии, без проведения испытаний и без необходимого балласта – всё это произошло из-за неверной трактовки распоряжения, отданного во время отсутствия инспектора по болезни.
До принятия балласта метацентрическая высота равнялась всего 0,6 м, и «Инвинсибл» под парусами вел себя устойчиво как форт, но при боковом ветре, даже без парусов и стеньг, он кренился до 17°. Это положение исправили, загрузив в двойное дно 360 т цемента и железа, увеличив, таким образом, бесполезную нагрузку и риск повреждения корпуса в случае получения пробоины или посадки на мель из-за его чрезмерного напряжения. Осадка корабля увеличилась на 0,3 м, а скорость под парами упала на 0,4 уз, но метацентрическая высота выросла до 0,9 м, и с этого времени корабли типа «Одейшес» стали превосходными артиллерийскими платформами, способными вести прицельный огонь в то время, когда их соседи по эскадре были вынуждены держать свои орудийные порты закрытыми. По этой причине их в линейном флоте ставили рангом выше, чем это полагалось при их размерениях.
Вооружение
10 9" орудий размещались на двух палубах в средней части корпуса – по три с каждого борта в батарее на главной палубе и четыре (по два на борт) – на верхней палубе в единой батарее-боксе, имеющий угловые порты для ведения продольного огня. Для такого водоизмещения данное вооружение было весьма мощным, имело преимущество расположения в средней части корабля, где оно меньше всего испытывало неудобства от килевой качки, четыре орудия верхней батареи могли стрелять при погодных условиях, при которых не смогли бы действовать все орудия британского флота, за исключением, разве что, орудий «Монарха» и носовых погонных орудий на «Лорде Уордене» и «Лорде Клайде». С точки зрения удобства позиции расположение верхней батареи было удачным, однако оно приводило к скоплению всех орудий в центре корабля, непосредственно над котлами, где они были слишком отдалены от своих погребов. Эта батарея также значительно подняла центр тяжести – больше, чем в действительности требовалось Риду, и в основном из-за неё пришлось загружать в корабли балласт.
В носу и корме безо всякой защиты были установлены по два 6" (64-фунтовых) орудия. Число потребной для их обслуживания прислуги было слишком большим и не соответствовало боевой ценности этих пушек. Для салютов имелось семь 20-фунтовых пушек Армстронга. В декабре 1879 г. «Инвинсибл» получил первые шесть пушек Норденфельда, доставленных на Средиземное море. В середине 80-х гг. эти орудия и 64-фунтовые пушки заменили 6-8 102мм казнозарядными орудиями в качестве противоминных. В 1878 г. добавили четыре 14" метательных торпедных аппарата, которые были установлены на главной палубе перед и за батареей, а ближе к концу их активной службы корабли получили противоторпедные сети.
Благодаря весьма сильному для своих размеров вооружению они, хотя и считались «кораблями 2-го класса», намного превосходили по всем статьям корабли типа «Альма» (3788 т), которые французы в то время достраивали для службы на дальних станциях.
Броня
В соответствии с общепризнанными принципами военного кораблестроения того времени, по которым защита корабля должна была быть примерно сопоставимой с его вооружением, толщину пояса в средней части увеличили до 203 мм – такую толщину их собственные 9" орудия могли пробивать самое большее с дистанции 1400 м. Эта броня закрывала машинно-котельные отделения и опускалась на 1,5 м ниже ватерлинии, а поднималась над ней всего на 0,9 м при полной нагрузке из-за низкого расположения главной палубы. В оконечностях, где отсеки были меньше и имели меньшую жизненную важность для корабля, толщина броневой защиты уменьшалась до 152 мм. Борт выше пояса не бронировался, за исключением 18-ти метров батареи, которая защищалась 152-мм плитами и перекрывалась с торцов траверзами толщиной 102 и 127 мм (в корме и носу соответственно). Из-за этих небронированных выше пояса оконечностей предсказывали, что снаряд, пробивший борт над поясом, мог пересечь весь корабль и выбить броню по ватерлинии на противоположном борту, поскольку защитная палуба находилась всего в 1,2 м над водой и состояла из 90мм слоя дерева, покрытого 6мм листами стали.
«Управляющая башенка» стояла над верхней батареей и представляла собой лёгкую надстройку из 76мм плит, способную вместить одного человека и оснащённую переговорной трубой, которая вела к стоящему ниже неё, в батарее, боевому штурвалу.

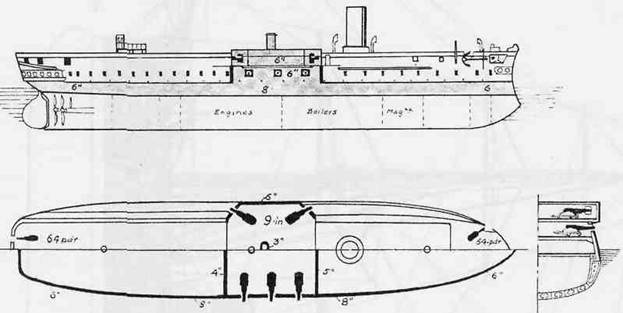

Схема бронирования «Одейшеса»
