Вооружение
Батарея на главной палубе несла такое же количество 10" 18-тонных орудий, как и на «Геркулесе», но была на 3,6 м длиннее и не имела портов для возможности ведения огня в корму. Чтобы уменьшить размер орудийных портов без уменьшения площади обстрела, они были спроектированы так, что их нижние косяки точно соответствовали очертанию нижней части орудия со станком, а верхние были расширены по горизонтали и обеспечивали полные углы обстрела в пределах 70°, при угле возвышения 10° и угле снижения 5°. Нижние Кромки портов отстояли от воды на 3,3 м.
Для получения продольного огня из орудий батареи главной палубы первые орудия каждого борта были установлены на поворотных платформах, так что их можно было наводить прямо по курсу до направления, параллельного диаметральной плоскости. Отсутствие амбразуры в кормовой части батареи не позволяло так же использовать и концевые орудия батареи, а кормовой огонь обеспечивался стоящими па верхней палубе 9" орудиями (по одному на борт), имеющими угол горизонтальной наводки 0-45° в нос от траверза через бортовые порты и прямо в корму через кормовые, чему способствовало углубление фальшборта верхней палубы к диаметральной плоскости. Поскольку оба этих порта (бортовой и кормовой) были расположены слишком далеко друг от друга, использовать поворотную платформу было нельзя, а орудие передвигалось от одного к другому посредством сложной системы палубных погонов, по которым и разворачивалось. Чтобы как можно больше уменьшить вес верхней части корпуса, кранцы первых выстрелов со снарядами и зарядами дня орудий верхней палубы пришлось перенести вниз – на главную палубу, что было большим отклонением от традиций британской артиллерии. Но и хранение этого боезапаса в данном месте тоже стало проблемой. Сплошные снаряды можно было безопасно хранить на открытой позиции, но разрывные снаряды считалось целесообразным хранить ниже ватерлинии, если их было нельзя разместить за бронёй батареи. На батарее главной палубы было место для хранения разрывных снарядов верхней батареи, поскольку всё свободное пространство было занято кранцами первых выстрелов для своих орудий. Поэтому на «Султане» пришлось пойти на риск хранения разрывных снарядов вне батареи, но поскольку в бою эти снаряды были бы израсходованы в первую очередь, это нововведение не считалось опасным.

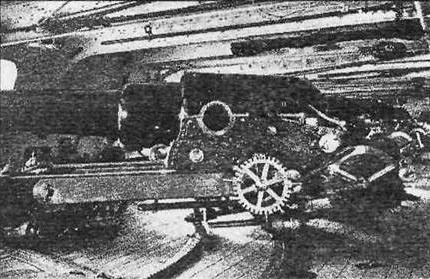

Четыре орудия правого борта в центральной батарее «Султана». Всего корабль нёс восемь 10" 18-тонных дульнозарядных нарезных орудий этой модели. Артиллерийская система поступила на вооружение флота в 1868 г. и комплектовалась 1.81-кг снарядами (по сравнению со 113-кг снарядами предшествующего 7-дюймового 6.5-тонного дульнозарядного нарезного орудия), а его пробивная способность у дула равнялась 330-мм железа. Орудие устанавливалось на станке Скотта, который, хотя официально и относился к разряду железных утановок, имел подцапфенные станины из дерева, все же привода выполнялись из железа.
При отсутствии носовых и кормовых орудий на главной палубе, которые были такой неудобной особенностью «Геркулеса», носовой огонь обеспечивался парой 9" орудий, расположенных высоко – под возвышенным полубаком, где они оставались достаточно «сухими». Прикрывались эти орудия только поперечной переборкой с носа и были открыты с бортов. Все орудия «Султана» имели станки системы Скотта, которые позволяли безопасно и быстро обслуживать орудия в плохую погоду, и в этом отношении корабль был оснащён лучше всех его современников.
Через девять лет после достройки «Султан» получил четыре установки для выпуска 14" торпед Уайтхеда – две впереди и две позади батареи па главной палубе. На верхней палубе в качестве защиты от миноносцев установили семь 102-мм 25-фунтовых казнозарядных пушек на станках Вавассора, а также 19 мелкокалиберных пушек и картечниц. Пару пушек Гатлиша установили на боевом марсе бизань-мачты – закрытой позиции наверху мачты, которой впервые был оснащён британский боевой корабль (до этого практиковали подъём лёгких пушек на марсы нижних мачт, где они защищались от ветра парусиной, только во время учений). Корабль также получил два минных катера, которые хранились около бизань-мачты па кильблоках над спардеком, и два прожектора.
В официальном отчете за июль 1883 г. «Султан» упоминается с полным вооружением из казнозарядных орудий: восемь 9,2" па главной палубе, четыре 8" на верхней палубе (погонные и ретирадные) и семь 4" (противоминная батарея). Это было в тот период, когда перевооружался «Беллерофон», а после попытки установки в его батарее длинноствольных орудий больше ни один корабль проекта Рида не менял орудия главного калибра.
Броня
Схема бронирования была аналогичной схеме «Геркулеса»: пояс по ватерлинии имел в средней части толщину 229 мм, а в оконечностях утончался сначала до 203, затем до 152 мм, имея подкладку из тика толщиной 250-300 мм поверх обшивки в 32 мм. 10" орудия батареи на главной палубе защищались с бортов 229-мм броней, скос носового траверза был 152 мм, кормовой 'траверз 127 мм. В средней части корпуса выделялась установленная на спонсонах верхняя батарея, придававшая кораблю характерный вид. Ее бортовая броня имела толщину 203 мм, а траверзы – 114 мм. Общий вес брони и подкладки составлял 1481 т (16% от водоизмещения).

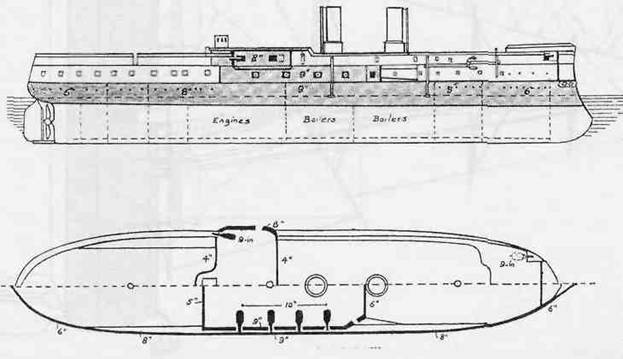

Схема бронирования «Султана»
Машинная установка
Паровые машины фирмы «Пени» были простого типа с однократным расширением пара в двух тронковых цилиндрах. Они оснащались поверхностными конденсаторами. Котлы работали при давлении пара 2,1 атм. Корабль имел двухлопастный винт и на ходовых испытаниях показал скорость 14 уз при 7720 л.с. Помимо машинного отделения пар использовался в приводах шпиля и руля.
Вентиляция была плохой и оставалась в гаком виде до ремонта в 1879 г., когда корабль оснастили дополнительными вентиляторами и раструбами. Тогда же он получил новые котлы, и на 6-часовых испытаниях развил мощность 7736 л.с. при давлении пара всего 1,97 атм.
Оснастка
В 1876 г., после четырёх лег плавания с полной корабельной оснасткой, «Султан» перевооружили как барк, заодно укоротив па 6 м фок- и фок-мачты, поскольку его остойчивость вызывала опасения. В 1879 г. он получил боевой марс па бизань-мачте. Несмотря па то, что первоначально «Султан» нёс парусность по 1-й шкале (высота клотика грот-мачты над палубой составляла 54,25 м), под парусами он был таким же вялым, как и «Геркулес», имея ещё и тот недостаток, что при отсоединении вала от машины винт не вращался даже на скорости 6 уз. Лавировал он хорошо, но тратил много времени на поворот через фордевинд, и ранние рапорты с него свидетельствуют, что из-за наличия верхней батареи и уменьшения ширины верхней палубы за счёт смещения фальшборта к диаметральной плоскости быстро работать с парусами было трудно.
