«Девастейшн» вступил в строй за три года до закладки «Аякса» и сравнение их характеристик может помочь выяснить главные особенности модели Барнаби:
«Девастейшн» «Аякс»
Размерения, м 86,87 х 18,99x8,20 85,34x20,12x7,16
Водоизмещение, т 9330 8510
Орудия 4 12» (35-тонных) 4 12,5» (38-тонных)
Броня,т 2540 (корпус 254-305мм) 2223 (цитадель 343-381 мм)
Запас угля, т 1800 (наибольший) 960 (наибольший)
Мощность, ход 6650 л.с, 13,8 уз 6000 л.с, 13 уз
Стоимость 361438 ф. ст. 548393 ф. ст.
Артиллерия
Максимальное тяжёлое вооружение, которые был способен нести «Аякс», состояло из четырёх 12,5» (317,5мм) 38-тонных орудий, однако итоговому решению предшествовало рассмотрение нескольких альтернативных вариантов.
В августе 1878 г. компания «Армстронг» представила новую 8» дульнозарядную пушку весом в 11,5 т, стрелявшую снарядами весом 81,65 кг с начальной скоростью 645 м/с и обеспечивающую намного более высокую бронепробиваемость, нежели 12» орудие в 35 т, хотя и меньшее по разрушительной силе. В активе имелось также 38-тонное 12» дульнозарядное орудие, которое, как полагали, должно оказаться сопоставимым по пробиваемости с 80-тонным орудием. Помимо этого, завершалось изготовление 8» казнозарядного орудия той же мощности, что и его дульнозарядный аналог.
Полагали, что бронепробивная мощь этих орудий и их большая дальность стрельбы должны оказаться более предпочтительными, нежели значительная разрывная сила при малой начальной скорости снаряда – особенно, когда это сочеталось с низкой скорострельностью. В самом деле, существовали предположения, что размеры будущих броненосных линкоров соотносительно с их мощью и вооружением могут иметь тенденцию к уменьшению, равным образом и уменьшится значение бортовой брони. Вся концепция «Инфлексибла» попадала, таким образом, под угрозу этого оружия, особенно после появления 38-тонных орудий Армстронга с весом снаряда 290,3 кг и начальной скоростью 610м/с, имеющих на 50% большую пробиваемость, чем у коротких пушек, уже заказанных для новых кораблей.
К ноябрю 1878 г. подготовили модель, демонстрирующую, каким именно образом можно заряжать эти длинные дульнозарядные орудия в башне диаметром 8,53 м. Это привлекательное предложение имело, однако, большой недостаток – во время стрельбы четыре палубные зарядные шахты и оба орудийных порта в каждой башне приходилось держать открытыми, что при заплёскивании волны на палубу могло привести к затоплению подбашенных помещений. Однако любое изменение или в пользу длинны казнозарядных орудий, или в системе заряжания дульнозарядных орудий извне башни следовало подвергнуть «подробному изучению, которое не может быть поспешным». Поскольку длинные орудия ещё нуждались во всесторонних испытаниях, было решено достроить эти корабли под короткие 30-тонные орудия – после принятия этого решения проектирование башенных установок под них полным ходом пошло вперёд. Но через несколько месяцев случился разрыв 38-тонного орудия на «Тандерере», и работы по установкам «аяксов» были вновь приостановлены до получения результатов расследования.
Одной из рекомендаций Комитета по проектам было введение небронированной батареи орудий среднего калибра для использования их против небронированных частей кораблей противника, так что «Аякс» и «Агамемнон» впервые получили артиллерию из трёх калибров. Это была довольно курьёзная смесь орудий, не представляющая каког-либо исторического интереса. 12,5" дульнозарядные орудия, нижние косяки портов которых отстояли от ватерлинии на 3,23 м, заряжаемые снаружи башни, стали последними дульнозарядными орудиями, установленными на тяжёлых артиллерийских кораблях Королевского флота. Вспомогательная артиллерия – решение по ней последовало в ноябре 1884 г. – состояла из двух коротких 6" казнозарядных орудий, установленных на носовой (практически перед фок-мачтой) и кормовой (прямо перед флагштоком) надстройках. Оба их заменили в 1897 г. двумя 6" скорострельными пушками новой модели. Против торпедных атак, задача выполнения которых тогда возлагались только на небольшие корабли, были установлены на крошечных спонсонах вокруг дымовой трубы и на надстройках пушки Норденфельда. Для производства собственных торпедных атак оба корабли несли по 18,3-метровой миноноске, штатное место которой было на кильблоках под главным шлюпочным краном.
Бронирование
Теоретически для цитадельного корабля, способность которого сохранять плавучесть зависела исключительно от целости цитадели, было неважно какие повреждения получат его небронированные оконечности, однако в действи-тельности остойчивость «аяксов», обеспечиваемая целостью именно забронированного объёма, была настолько мала, что имело место совершенно обратное. При цитадели на 1,8 м короче и на 2,7 м уже, чем на «Инфлексибле», их скромный ресурс поддержания судна в исходном положении оказался урезан настолько, что запас и плавучести, и остойчивости оказались совершенно недостаточными, чтобы обеспечить кораблю способность оставаться на ровном киле, если его небронированные оконечности будут затоплены, даже несмотря на меньших размеров, нежели на предшественнике, башни и более лёгкие орудия. Общий уровень бронирования также был понижен: вместо 610мм защиты борта теперь применили «сандвич» из 305 и 203мм плит на 254мм тиковой подкладке; суммарная толщина обеих плит у нижней кромки бортовой защиты под водой понижалась до 381 мм железа. У этих специально спроектированных для боя на острых курсовых углах кораблях важную роль играли поперечные броневые траверзы, которые достигали 420 мм выше главной палубы и 343 мм под ней (последняя величина лишь чуть-чуть уступала «Инфлексиблу»). Вся цитадель перекрывалась 76мм броневой палубой. После принятия кораблём полного запаса топлива борта цитадели оказывались также подкреплены углем, а броневые продольные переборки образовывали бортовые угольные ямы на протяжении всей длины корпуса.

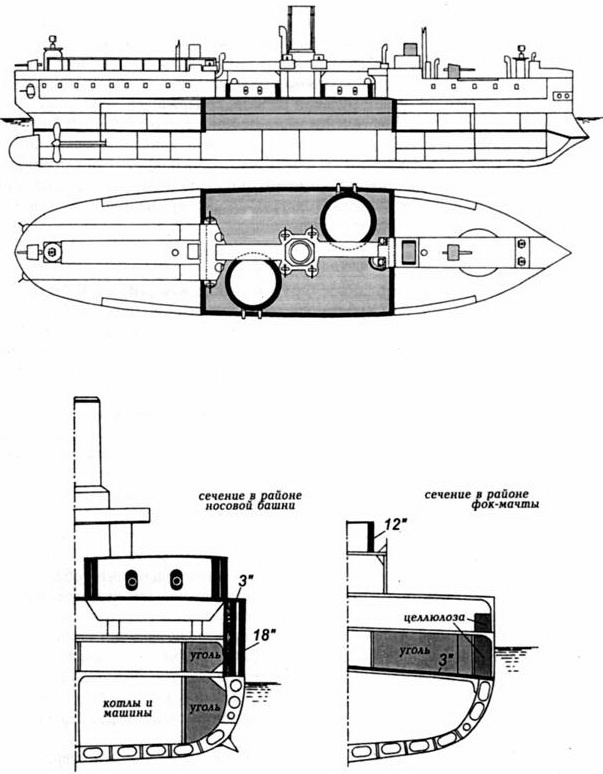

«Аякс». Схема распределения броневой защиты
В нос и корму от цитадели защита броненосца была доверена 76мм броневой палубе ниже ватерлинии; пространство между ней и главной палубой заполнялось углем и корабельными припасами, а в корме здесь ещё располагались и цистерны с балластной водой. Помимо этого, на протяжении 20 м в нос и корму от цитадели вдоль бортов простирался двойной пояс из пробки, разделенный коффердамом высотой 1,8 м выше и ниже ватерлинии – защита довольно сомнительной ценности, от которой так или иначе зависела судьба корабля в бою. Бронирование башен также было двухслойным (406 мм лобовая защита, 356 мм на остальных направлениях), что также недурно смотрелось на фоне «Инфлексибла».
В период руководства Барнаби проектированием кораблей для Королевского флота выдвигались различные предложения относительно расположения боевой рубки. На «Инфлексибле» квадратную рубку поместили на островок между трубами, сильно ограничившими видимость из неё. На «Аяксе» её перенесли на носовую настройку и водрузили на крыше ходовой рубки позади фок-мачты, так что обзор оказался замечательным, хотя основание и оставалось очень ненадёжным. При этом прямоугольный ящик из плит в 305 мм оставался не более, чем броневой рулевой рубкой, содержащей несколько переговорных труб, а обзор осуществлялся через проём высотой 460мм между броневыми плитами стен и крышей. В бою эта рубка не давала сколько-нибудь надёжной защиты, поскольку могла упасть вниз при повреждении штурманской рубки или вообще снесена за борт прямым попаданием тяжёлого снаряда. Вообще примечательно, что столь толстую броню применили для защиты важного поста, столь неудачно расположенного.
