Артиллерия
В качестве «Индепенденсии» корабль должен был получить артиллерию Уитворта – четыре 12м 35-тонных орудия в башнях и пару 8м пушек под полубаком. Это были казнозарядные орудия с шестиугольным в сечении каналом ствола, уже принципиально отвергнутые Королевским флотом. Поэтому для избежания многообразия типоразмеров артиллерийских систем их заменили 38-тонными дульнозарядными орудиями казённого Вуличского арсенала (того же калибра), вкупе с 9» 12-тонными орудиями (также дульнозарядными). К несчастью, пространство вокруг башен было меньше, нежели предусматривалось по стандартам Адмиралтейства и поэтому опасения повреждений, причиняемых палубам и надстройке при залпах 12» орудий полными зарядами, вызвали уменьшение последних с 90,7 до 81,6 кг (с 200 до 180 фунтов). Это, конечно, не замедлило отразиться на мощности орудий далеко не в лучшую сторону. Башни имели диаметр 8,53 м и возвышались над палубой на 2,1 м. Посты заряжания башенных орудий с гидравлическими прибойниками находились по обоим бортам на средней палубе. Погонные 9» орудия вели огонь через бортовые порты и прикрывались с боков бронёй в 203 мм, простиравшейся на всю длину короткого полубака. Сектора обстрела ограничивались 45° от диаметральной плоскости по причине наличия большого сходного люка прямо между обоими орудиями, в который упирались концентрические палубные погоны обоих орудий, так что доворот последних до траверза оказывался попросту невозможен. Поскольку исправление этого недостатка требовало значительных и затратных переделок, этот палубный люк в итоге решили оставить там, где он был.
Огонь по корме не предусматривался вообще – вероятно потому, что бразильцы никогда не собирались уходить от противника: взгляд, хорошо сочетавшийся с возможностью устройства в корме роскошных адмиральских помещений. Всё это вновь означало для британцев необходимость обширных переделок в кормовой части «Нептуна», включая установку ретирадных пушек.
Первоначальный проект противоминного вооружения включал 10 20-фунтовых казнозарядных орудий Армстронга, подвергшихся замене на британской службе более эффективными пушками Норденфельда, состав которых менялся дважды. Окончательно он включал 14 6-фунтовых и 3-фунтовых скорострелок, установленных на надстройках.
Пусковые трубы надводных торпедных аппаратов, по одной с борта, располагались на средней палубе. «Индепенденсию» планировалось оснастить 406мм торпедами Уайтхеда (это была первая модель с дальностью действия 700 м 7-узловым ходом), но уже будучи «Нептуном» броненосец получил взамен них 356мм аппараты с втрое большими дальностью и скоростью хода.
Бронирование
Хотя значение общего веса броневой защиты в официальных документах не указано, можно с уверенностью полагать, что на него пошла значительная доля тех 1000 т, которые составляли разницу в водоизмещении между ним и «Монархом», поскольку преимущество его более молодого собрата заключалось в пяти дополнительных дюймах толщины броневого пояса и трёх дюймах цитадели. Пояс по ватерлинии не был высоким; из его 2,6 м над водой возвышалось только 0,9 м. В середине корпуса он имел толщину 305 мм, утончаясь к оконечностям сначала до 254, затем до 229 мм. Сверху он перекрывался палубой в 51-76 мм. Первоначальный бруствер Рида в итоге трансформировался в полновесную цитадель, бортовые участки которой имели длину 34,1 м, в корме отходя наклонно вглубь с целью прикрытия сходных люков. Толщина броневых плит цитадели составляла 254 мм с бортов и 203 мм на участках траверзов; сверху она перекрывалась 51мм палубой. Внутри забронированного пространства находились сходные люки в машинно-котельные отделения, вентиляционные шахты, основания орудийных установок и горловины погрузки боезапаса. Поскольку в то время Барнаби уже активно побуждал флот обзаводиться цитадельными кораблями с «мягкими» оконечностями, уровень бронирования «Нептуна» был встречен британскими моряками с нескрываемым удовлетворением и примирил их, хоть как-то, с его прочими многочисленными недостатками.

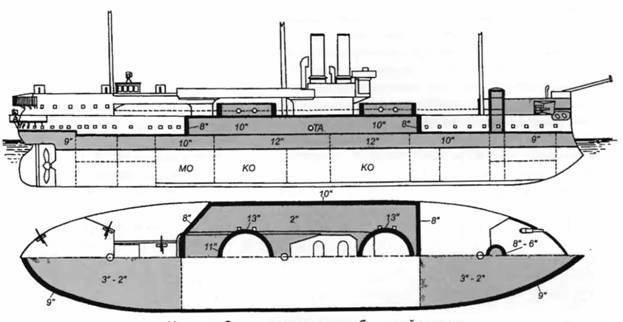

«Нептун». Схема распределения броневой защиты
Бронирование башен было на 3 дюйма толще, чем у «Монарха» – 280 мм, а у лобовых плит 330мм; толщина тиковой подкладки составляла 330-380 мм. Тыльный срез полубака избрали для установки боевой рубки (толщина брони 152-203 мм) – отсюда открывался лучший обзор по курсу и по бортам, нисколько не затрудняемый клубами дыма из труб, от чего так страдали все корабли с боевой рубкой посередине корпуса. В отличие от всех бронированных боевых рубок, до сих пор установленных на британских линкорах, на «Нептуне» эта конструкция имела жёсткое и надёжное основание и, хотя и не заключала в себе штурвала и компаса, может расцениваться как первый по-настоящему адекватный бронированный боевой командный пункт, установленный на британском линкоре. Основным недостатком её местоположения стало значительное расстояние, отделяющее рубку от башен, машинно-котельных отделений и боевого штурвала в середине корабля, так что растянутые коммуникации во все эти посты в бою подвергались повышенному риску быть нарушенными. Нормой для расположения боевого командного пункта была передняя оконечность центральной надстройки, что предоставляло защиту в том числе штурвалу, компасу и переговорным трубам в машинно-котельные отделения, а протяжённые за габарит борта крылья мостика позволяли иметь хороший обзор горизонта.
Двигательная установка
Во времена, когда английские машиностроительные предприятия уже деловито переходили на производство машин-компаунд, позволявших экономить топливо и увеличивать тем самым дальность плавания кораблей, решение оснастить «Индепенденсию» одиночной установкой старомодных тронковых машин диктовалось не иначе как экономией средств и времени поставки. Модную машину-компаунд нельзя было получить сразу, в то время как обычная машина простого расширения было доступна быстро и по сходной цене – или построенная по дешёвке, или взятая с отменённого заказа. Именно при таких обстоятельствах «Идепенденсия» получила последнюю и самую большую тронковую машину, изготовленную гринвичской фирмой «Пени» -вероятно, самую большую машину подобного типа, установленную на линкоре, или даже на каком-либо корабле вообще. Характерной особенностью этой машины были её огромные цилиндры диаметром 3226 мм (самые большие из когда-либо установленных на боевом корабле) с тройками в 1194 мм, что давало эффективный диаметр 2997 мм.
Контрактная мощность в 8000 л.с. также была наибольшей, которая когда-либо достигалась посредством использования двух цилиндров, и на испытаниях в феврале 1878 г. корабль при водоизмещении 8950 т развил 8832 л.с; значение средней скорости составило 14,65 уз при 71 об/мин. Однако вентиляция котельных отделений была столь ужасной, что температура у топок поднялась до 163° [по Фаренгейту, соответствующее значение по Цельсию равняется 73°. – Ред.] и кочегары попросту не могли работать, особенно принимая во внимание, что котлы располагались двумя рядами вдоль корабля топками друг к другу, в результате чего кочегаров обжигало жаром из топок как спереди, так и сзади. После передежи вентиляции «Нептун» уверенно давал 13,4 уз при 6000 л.с.
