Рис. 114
Кстати, и побережье Британии обладает фрактальным измерением, равным примерно 1,26. Поэтому фракталы служат моделями реальных береговых линий. Первопроходец теории хаоса Митчелл Фейгенбаум из Рокфеллеровского университета в Нью-Йорке опирался на этот факт, когда участвовал в издании атласа издательства «Хаммонд» в 1992 году («Hammond Atlas of the World), построенного по революционно новому принципу. Предоставив основную часть работы компьютерам и по возможности не вмешиваясь в нее, Фейгенбаум изучил спутниковые данные о фрактальной струкутре побережий, чтобы определить, какие точки на береговых линиях играют самую важную роль. Результатом стала, в частности, новая карта Южной Америки, точная на 98 % по сравнению с привычными 95 % из старых атласов.

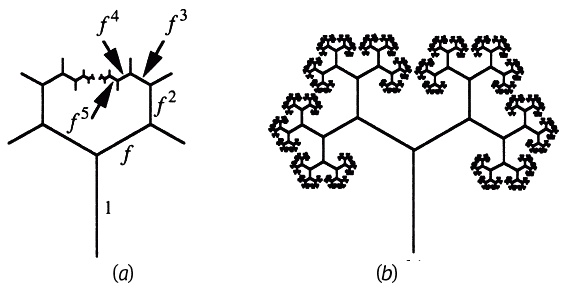

Главное свойство многих естественных фракталов, от деревьев до кристаллов, – ветвистость. Изучим сильно упрощенную модель этого вездесущего явления. Начнем с ветки единичной длины, которая разделяется на две ветки длиной 1/2, расходящиеся под углом в 120 градусов (рис. 115). Затем каждая ветка разделяется подобным же образом, и процесс продолжается бесконечно.
Рис. 115

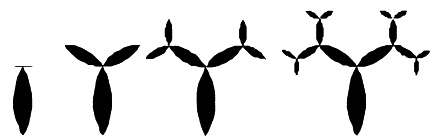

Если бы вместо коэффициента сокращения длины 1/2 мы выбрали число чуть больше, ну, скажем, 0,6, расстояние между ветками несколько сократилось бы и рано или поздно ветки начали бы накладываться друг на друга. Очевидно, имело бы смысл поискать, какой коэффициент сокращения обеспечит во многих системах (скажем, в дренажной системе или в кровеносной системе человека) такую конфигурацию, чтобы ветки только касались друг друга и начинали перекрываться, как на рис. 116. Как ни странно, а может быть, теперь уже и не странно, оказалось, что такой коэффициент в точности равен 1/φ = 0,618…! (Краткое доказательство см. в Приложении 8). Это называется золотое дерево, и его фрактальное измерение, как выяснилось, примерно равно 1,4404. У золотого дерева и подобных фракталов, составленных из простых линий, структура после нескольких разветвлений становится такой мелкой, что невооруженным глазом ее не разглядеть. Отчасти эту проблему можно решить, если вместо линий использовать двумерные геометрические фигуры вроде «лодочек» (рис. 117). Можно на каждом этапе прибегать к помощи копировальной машины с функцией уменьшения изображения, чтобы получать «лодочки», сокращенные с коэффициентом 1/φ. Результат – золотое дерево из «лодочек» – показан на рис. 118.
Рис. 116
Рис. 117

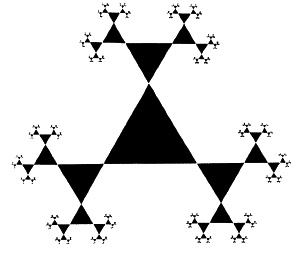

Можно строить фракталы не только из линий, но и из простых плоских фигур вроде треугольников и квадратов. Например, начнем с равностороннего треугольника со стороной единичной длины и к каждому его углу достроим новый треугольник с длиной стороны 1/2. На каждом свободном угле треугольников второго поколения достроим треугольник со стороной 1/4 и так далее (рис. 119). Опять же можно задаться вопросом, при каком коэффициенте уменьшения три ветви начнут соприкасаться, как на рис. 120, и ответ снова получится равным 1/φ. В точности то же самое произойдет, если построить похожий фрактал на основе квадрата (рис. 121) – перекрывание начинается при коэффициенте сокращения 1/φ = 0,618… (рис. 122).
Рис. 118
Рис. 119
Рис. 120
Рис. 121
Рис. 122
Более того, все незакрашенные белые прямоугольники на последнем рисунке – это золотые прямоугольники. Таким образом, мы обнаруживаем, что хотя в евклидовой геометрии золотое сечение выводится из правильного пятиугольника, в геометрии фракталов оно связано даже с более простыми фигурами вроде квадратов и равносторонних треугольников. Свыкнувшись с этой концепцией, вы поймете, что мир вокруг битком набит фракталами. В терминах фрактальной геометрии можно описать самые разные предметы – от контуров леса на фоне неба до системы кровеносных сосудов в почке. Если окажется верной одна из моделей Вселенной, которая называется хаотической теорией инфляции, значит, фрактальные закономерности характерны для Вселенной в целом. Объясню суть этой концепции в самых общих чертах. Теория космической инфляции, которую выдвинул Алан Гут, предполагает, что когда нашей Вселенной была всего доля секунды от роду, наше пространство практически мгновенно раздулось до пределов, далеко превосходящих возможности наших телескопов. Движущая сила, стоявшая за этим колоссальным расширением, – весьма необычное состояние материи под названием «ложный вакуум». Эту ситуацию можно уподобить мячу, лежащему на вершине пологого холма, как на рис. 123. Дело в том, что пока Вселенная оставалась в состоянии ложного вакуума, то есть мяч лежал на вершине холма, она расширялась очень быстро, вдвое увеличиваясь в размерах за крошечную долю секунды. Стремительное расширение прекратилось, лишь когда мяч скатился с холма в низкоэнергетическую «канаву» у подножия (которая символически отражает тот факт, что ложный вакуум распался).
Рис. 123

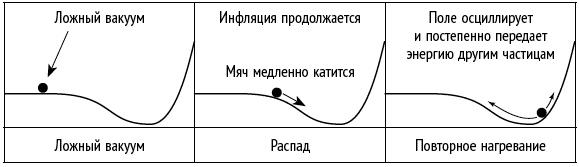

Согласно инфляционной модели, так называемая «наша» Вселенная пребывала в состоянии ложного вакуума очень недолго и все это время расширялась в фантастическом темпе. Затем ложный вакуум распался, и наша Вселенная стала расширяться куда более лениво, что мы и наблюдаем сегодня. Вся энергия и субатомные частицы нашей Вселенной были созданы во время осцилляции, последовавшей за распадом (схематически это отражено в третьей части рис. 123). Однако модель космической инфляции предсказывает также, что темп расширения в состоянии ложного вакуума гораздо стремительнее темпа распада. Следовательно, судьбу области ложного вакуума можно схематически проиллюстрировать рис. 124. Вселенная начинается с участка ложного вакуума. С течением времени какая-то часть этого участка (на рисунке – треть) распадается и порождает «карманную вселенную» вроде нашей. Одновременно участки, остающиеся в состоянии ложного вакуума, продолжают расширяться, и ко времени, которое схематически отражено второй строкой на рис. 124, каждый из них приобретает те же размеры, что и вся система из первой строки (масштаб на рисунке не соблюден из соображений экономии места). Время течет дальше, мы переходим от второй строки к третьей, центральная карманная вселенная продолжает медленно развиваться согласно общепринятой теории Большого Взрыва. Однако каждый из двух оставшихся участков ложного вакуума развивается в точности так же, как и первоначальный участок ложного вакуума: часть его распадается, и возникает карманная вселенная. Каждый участок ложного вакуума расширяется до размеров системы из верхней строчки (рисунок опять же не в масштабе). Таким образом создается бесконечное количество карманных Вселенных – и фрактальный узор: одна и та же последовательность участков ложного вакуума и карманных вселенных повторяется в постоянно уменьшающемся масштабе. Если выяснится, что эта модель и в самом деле отражает эволюцию Вселенной в целом, значит, наша карманная Вселенная – всего лишь одна из бесчисленного множества существующих карманных вселенных.
