В отличие от слабых гравитационных пращей в Солнечной системе мощная гравитация Гаргантюа способна захватывать объекты, движущиеся даже со сверхвысокими скоростями, и отбрасывать их в разных направлениях. Даже лучи света. Из-за этого и возникает гравитационное линзирование, столь существенное для изображения Гаргантюа в фильме.
8. Внешний вид Гаргантюа
Черные дыры не светятся, поэтому увидеть Гаргантюа можно лишь постольку, поскольку черная дыра влияет на излучения от других объектов. В «Интерстеллар» эти объекты – аккреционный диск (см. главу 9) и галактика, в которой находится Гаргантюа, включая туманности и насыщенное звездное поле.
Гаргантюа отбрасывает черную тень на звездное поле, а также отклоняет идущие от звезд лучи света, искажая для камеры узор звездного неба. Это искажение – эффект гравитационного линзирования, который мы уже обсуждали в главе 3.
На рис. 8.1 показана быстровращающаяся черная дыра (пусть это будет Гаргантюа) на фоне звездного поля, как бы она выглядела при наблюдении из экваториальной плоскости. Полностью черная область – это тень Гаргантюа. С наружной стороны тени можно увидеть очень тонкое кольцо звездного света, «огненное кольцо», яркость которого я усилил, чтобы граница тени стала заметнее. Снаружи огненного кольца видна плотная звездная россыпь с узором в виде концентрических оболочек, узором гравитационного линзирования.
Рис. 8.1. Звездное поле вокруг быстровращающейся черной дыры, подобной Гаргантюа, искаженное эффектом гравитационного линзирования. При наблюдении издалека угловой диаметр тени в радианах
[40] составит девять радиусов Гаргантюа, деленных на расстояние от наблюдателя до Гаргантюа (Компьютерная модель студии Double Negative, специально для этой книги.)
Когда камера вращается вокруг Гаргантюа, смена ракурса в сочетании с гравитационным линзированием порождает постоянные метаморфозы светового узора. Одни звезды будто бы стремительно летят, другие – медленно плывут, а третьи – стоят на месте: посмотрите видеоролик на сайте Interstellar.withgoogle.com.
В этой главе я расскажу обо всех составляющих внешнего вида Гаргантюа. Начну я с тени и огненного кольца, а затем поведаю о том, каким образом были получены изображения черной дыры в «Интерстеллар».
Напомню, что считаю Гаргантюа быстровращающейся черной дырой, поскольку это необходимо, чтобы вызвать огромные расхождения по времени с Землей, с которыми сталкивается экипаж «Эндюранс» (см. главу 6). Однако в случае дыры, которая вращалась бы действительно быстро, зрителей могло бы смутить уплощение в левой части тени Гаргантюа (рис. 8.1), а также необычное перетекание звездного поля и вид аккреционного диска, поэтому для отображения Гаргантюа в фильме Кристофер Нолан и Пол Франклин решили взять скорость вращения в 60 процентов от максимальной, см. последний параграф главы 9.
Внимание, содержание следующих трех параграфов может потребовать тщательного осмысления; однако не беспокойтесь: вы можете пропустить их без ущерба для понимания остальных частей книги!
Тень и огненное кольцо
Огненная оболочка (см. главу 6) – одна из главных черт во внешем виде Гаргантюа. На рис. 8.2 огненная оболочка – это фиолетовая область, окружающая Гаргантюа, в которой временно заключены лучи света (фотонные орбиты), вроде той, что показана в правом верхнем углу
[41].

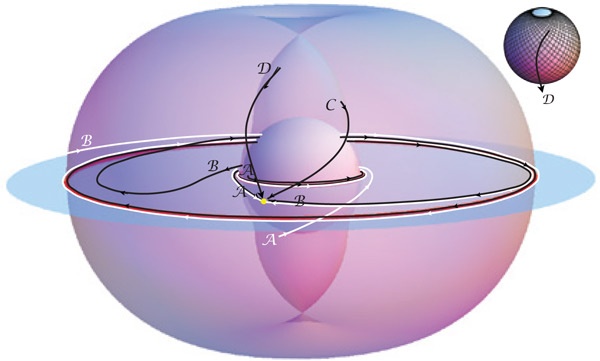

Рис. 8.2. Гаргантюа (центральный сфероид), ее экваториальная плоскость (изображена голубым), ее огненная оболочка (изображена фиолетовым); черными и белыми линиями обозначены лучи света, формирующие для наблюдателя край тени и тонкое кольцо вокруг нее
Предположим, что вы находитесь в позиции, которая отмечена желтой точкой. Белые лучи A и B и другие им подобные формируют для вас изображение огненного кольца, тогда как черные лучи A и B формируют края тени. Пусть, например, белый луч A идет от далекой звезды, доходит до Гаргантюа и застревает во внутреннем слое огненной оболочки в экваториальной плоскости Гаргантюа, где летает кругами, движимый пространственным вихрем, а затем вырывается наружу и, наконец, доходит до ваших глаз. Черный луч, также помеченный буквой A, идет наружу от горизонта событий Гаргантюа, оказывается заключен все в том же внутреннем слое огненной оболочки, где летает кругами, а затем вырывается наружу и достигает ваших глаз вместе с белым лучом A. Белый луч сформирует для вас часть изображения тонкого кольца, а черный – часть края тени. Огненная оболочка сводит эти лучи вместе и направляет к вашим глазам.
Для белого и черного лучей B все аналогично, с той разницей, что они заключены во внешнем слое огненной оболочки и движутся по часовой стрелке (сопротивляясь пространственному вихрю), тогда как лучи A заключены во внутреннем слое оболочки и движутся против часовой стрелки (влекомые пространственным вихрем). Тень на рис. 8.1 приплюснутая с левого края и округлая с правого из-за лучей A (левый край), исходящих из внутреннего, очень близкого к горизонту слоя огненной оболочки, и лучей B (правый край), исходящих из значительно более удаленного внешнего слоя оболочки.
Черные лучи C и D на рис. 8.2 берут начало от горизонта, двигаются наружу и застревают на неэкваториальных орбитах огненной оболочки. Затем они вырываются с этих орбит и достигают ваших глаз, формируя те участки края тени, которые находятся вне экваториальной плоскости. Орбита «временного заключения» для луча D показана в правом верхнем углу. Белые лучи C и D (на рисунке не показаны) исходят от далеких звезд, застревают там же, где черные лучи C и D, а затем с ними вместе достигают ваших глаз, формируя ту часть огненного кольца, которая находится рядом с краем тени.
Линзирование невращающейся черной дыры
Чтобы разобраться с узором из гравитационно линзированных звезд вокруг тени, а также с мнимым движением звезд при перемещении камеры, рассмотрим сначала невращающуюся черную дыру и лучи света, исходящие от единственной звезды (рис. 8.3). Два луча света исходят от звезды и достигают камеры. Каждый из них стремится следовать по наиболее прямому пути, однако из-за того, что черная дыра искривляет пространство, луч искривляется тоже.
